涂层膜厚的测量频率究竟该如何确定？

谈到涂层膜厚，会有湿膜膜厚和干膜膜厚之分。不过一般涂装规格书和标准都是以干膜膜厚作为评估和考量的依据，湿膜膜厚只是喷涂工用来粗略评估干膜厚度，并用来调整喷嘴尺寸、喷枪距离和喷涂压力等参数用的。

那么干膜厚度的测量频率，即单位面积要获取多少个测量值，或者一定面积要获取多少个测量值，究竟该如何确定呢？答案既简单又复杂，简单来说，就是一句话，按项目规格书或标准的要求；复杂的是，很少有项目规格书或标准把这个说的很透彻很明了。

下面我们以相关标准的规定来分析涂层膜厚的测量频率。

1   ISO 19840-2012《色漆和清漆防护涂料体系对钢结构的防腐蚀保护粗糙表面上的干膜厚度测量与验收准则》

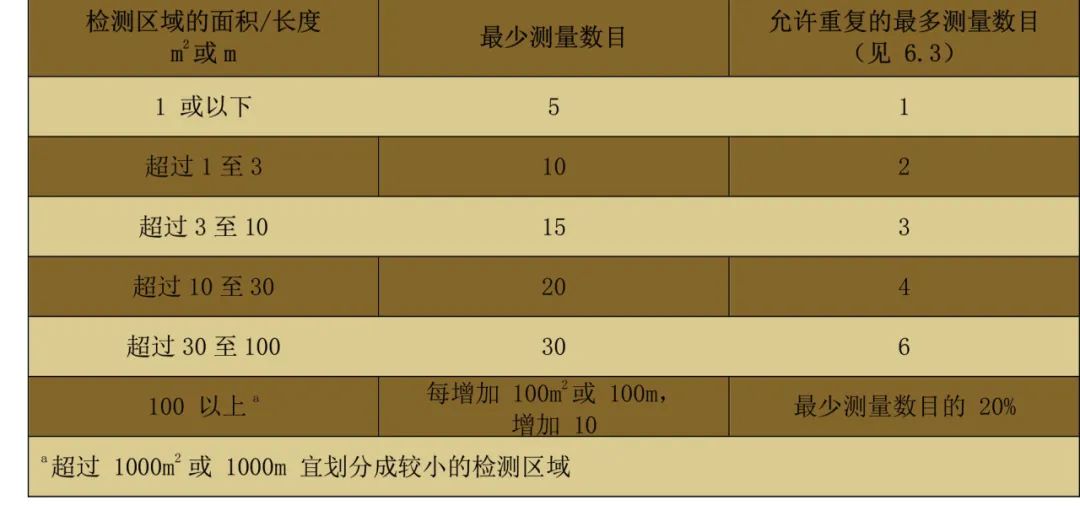

1.1   该标准的6.1节，表1“取样计划”是这样规定的：

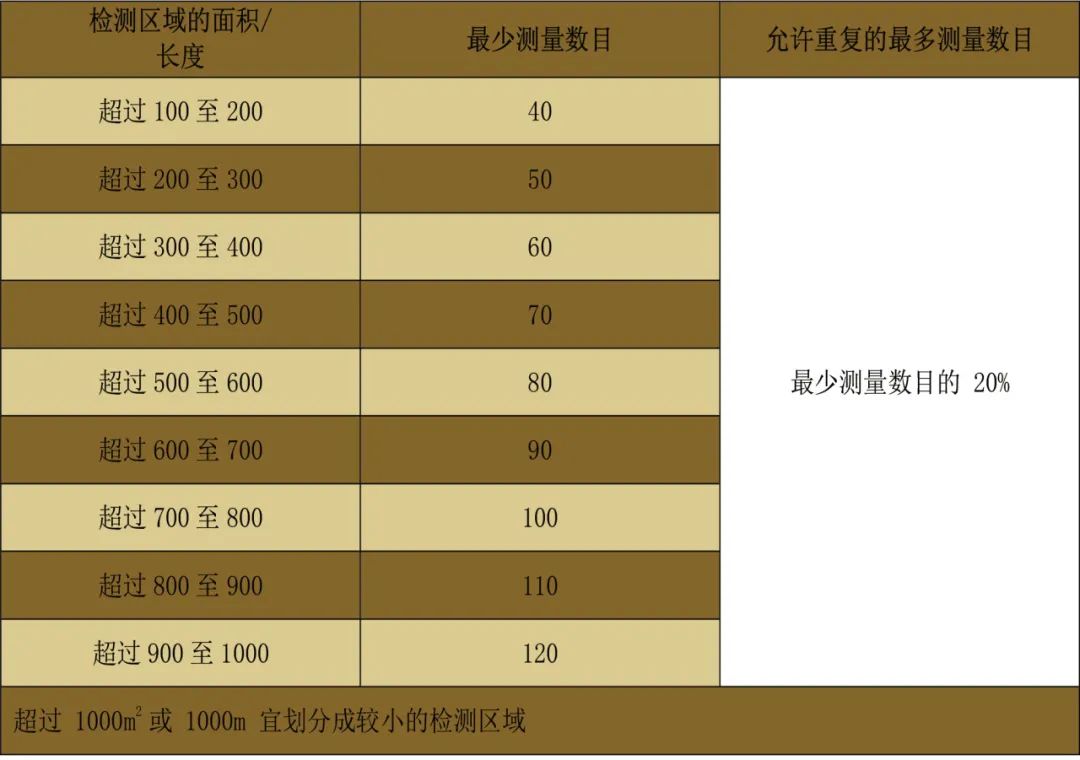

1.2   根据以上表格可以引申出以下表格：

1.3  对于“超过 1000 m² 或 1000 m 宜划分成较小的检测区域”，如何划分，标准并没有给出规则。对于具体涂装项目，建议由各相关方沟通并制定划分规则，写入涂装规格书或膜厚验收工艺书。

2   SSPCPA2-2018《干膜厚度要求符合性的判定程序》

该标准的第8节，有如下规定（为便于读者查阅原文，本处采用原文节号）：

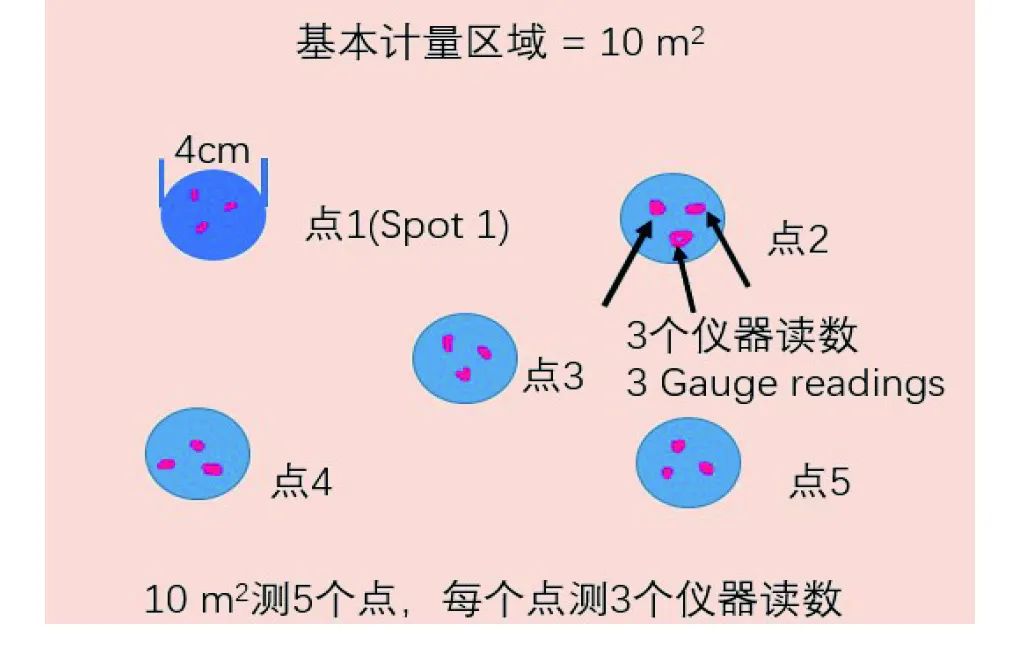

2.1  测量数量：由于涂层和底材的微小的表面不规则，即使是在非常接近的点，也经常会导致重复测取的测量仪读数不同。因此，每个点的测量需要最少测取3个测量仪读数。对于某个点，为了测取新读数，需要在直径4 cm（约1.5英寸）的圆形范围内将探头移动到新的位置。要舍弃并非重复出现的过高或过低的读数。将可接受的测量仪读数的平均值作为点的测量值。

2.2  除非在采购合同（项目规格书）中另有规定，应在涂装表面每10 m2 的测量范围内随机测取有代表性的5个独立的点（如8.1节描述的测量仪读数的平均值）。

 在每10 m2 的测量范围内的5个点的测量要求如下：

2.2.1  对于不超过30 m2 的面积，每10 m² 都要测量。

2.2.2  对于超过30 m² 但不超过100 m² 的面积，随机选择3个10 m²的范围进行测量。

2.2.3  对于超过100m² 的面积，随机选择第一个100m2 并按照8.2.2节进行测量。每增加100 m² ，应随机选择1个10m²的范围进行测量。

对于任何超过100 m² 的面积，究竟应该测量多少个基本计量区域（每10m² 为一个基本计量区域）、多少个点和多少个测量仪读数呢？为便于理解以上详细的规定，掌握了以下公式就会变得更轻而易举了！

基本计量区域数量（N）=[总面积（A）/100]+2

*（小数点后数字也记为一个“基本计量区域”，结果取整数）

例如有1825 m² 的面积的涂层要进行干膜厚度测量，则，

 基本计量区域数量（N）=[1825/100]+2=19+2= 21（个）

则测量点数应为21 x 5 = 105个，测量仪读数应为21 x 5 x 3 = 315 个；

3   IMOPSPC《所有类型船舶专用海水压载舱和散货船双舷侧处所保护涂层性能标准》

    该标准的附录3有如下规定：

    附录 3 干膜厚度测量

    DFT验证检查点的选取方式：

    (1) 平板区域每5 m² 测量一个数据；

    (2) 2～3 m间隔测量一个数据，尽可能地靠近压载舱边界，但距压载舱边界的边缘不少于15 mm；

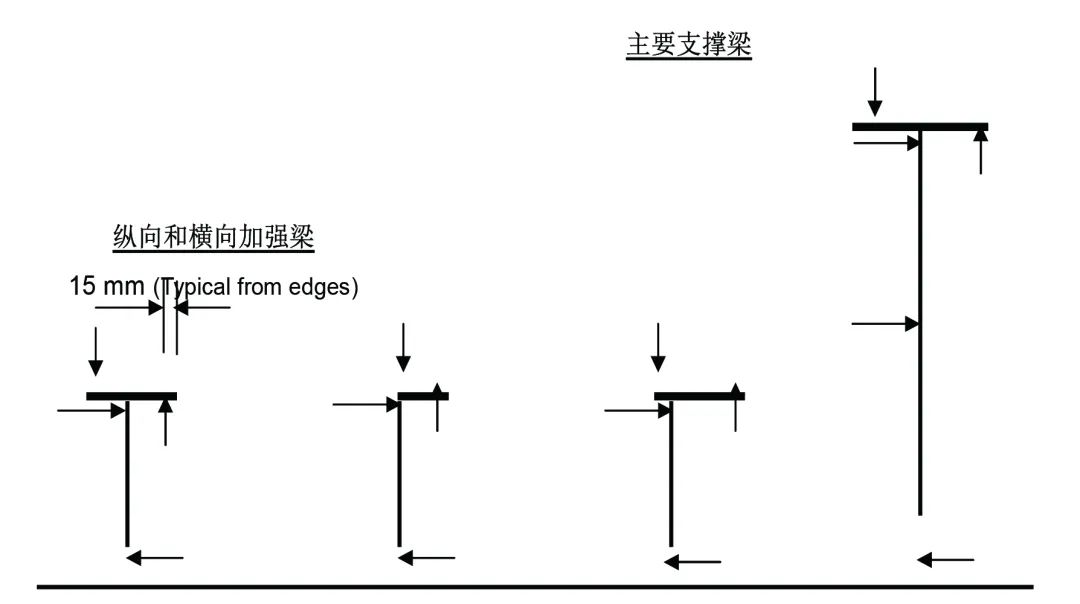

    (3)纵向和横向加强梁：

    一组测量点如下所示进行取点，每2～3 m测量一组数据，在主支撑梁间不得少于2组；

注：图示箭头指示关键区域，应理解为指示两侧

(4)每组主支撑梁测三个数据，其他的每组结构如图中箭头所示测二个数据；

(5)主支撑梁（纵梁和横梁）每2～3米如图3所示进行一组数据的测量，但不得少于3组；

(6) 开放点周围每一边测一个数据；

 (7)每平米测五个数据，但复杂区域测量不得少于三个数据（如主支撑梁大支架）；

 (8 )涂层检查员对认为必要的任何区域可额外取点以验证涂层厚度。

4  小结

关于干膜厚度的测量频率，即单位面积要获取多少个测量值，或者一定面积要获取多少个测量值，究竟该如何确定呢？答案是没有一个统一的规定，一定要根据相关标准的要求，或是根据项目规格书的要求，由相关方共同沟通协商，制定出一个规则写入涂装规格书或干膜厚验收工艺书。

作者：SGS通标标准技术服务有限公司首席涂装专家邓本金
