在聚合物加工过程中，面临的主要挑战包括如何在节省能源的同时保持高生产效率。这通常需要设备在低温和高速下运行，对于粘度大的材料，这样做容易产生粘滞拖曳引起的熔体破裂（鲨鱼皮）。此外在连续挤出过程中，树脂容易堆积在模具口形成挂料，影响产品质量。
为解决这些问题，聚合物加工助剂（PPA）被广泛应用。它们以微滴形态分散在聚合物基体中，能够在金属模具壁上形成一层低表面能且光滑的覆盖层，减少熔体流动时与模具壁的摩擦与剪切应力，从而提高加工效率并减少问题的出现。尤其是含氟PPA因其低表面能特性而受到青睐。
然而，由于国际上对全氟和多氟烷基物质（PFAS）使用的法规限制，业界正在寻求不含氟的PPA替代品。
毕克化学最新推出的 BYK-MAX P 4109 和 BYK-MAX P 4110 两款新型加工助剂，完美符合上述需求：它们不仅不含氟，还能显著提高生产效率，有效防止熔体破裂和减少模口挂料现象。此外，这两款助剂能够显著缩短洗机时间，并支持快速产品更换，从而进一步优化生产流程。

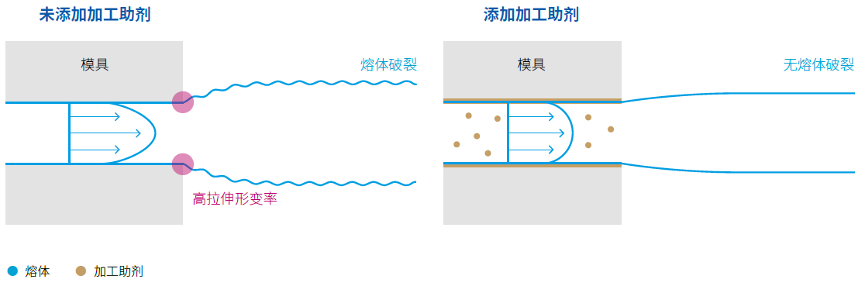

BYK-MAX P 4109 和 BYK-MAX P 4110 的作用机理 - 防止熔体破裂
用毛细管流变仪粘度的测量
毛细管流变仪中恒定剪切速率下的压力曲线：
测试体系：基体树脂：LLDPE，温度：180 °C，剪切速率：1500 s-1
BYK-MAX P 4109 和 BYK-MAX P 4110 比传统含氟加工助剂具有更强的降低粘度作用。

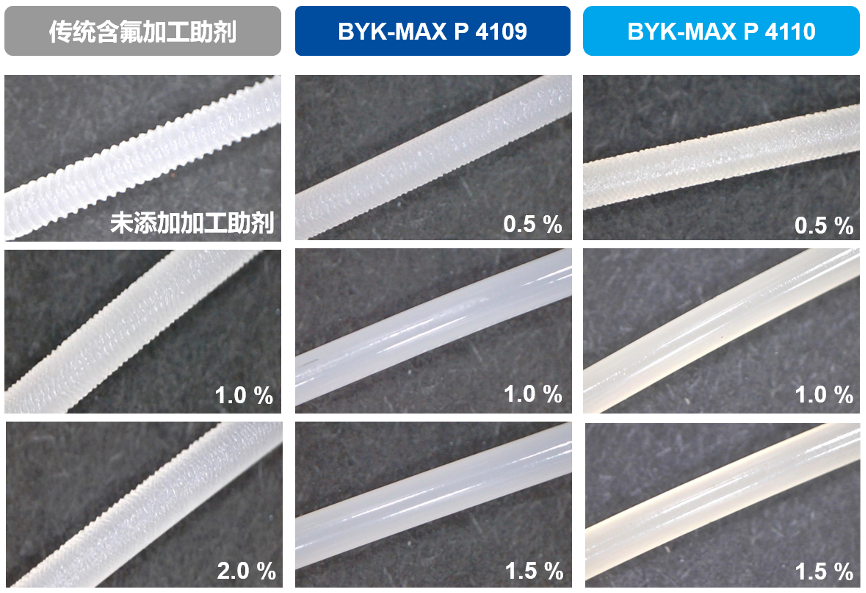

毛细管流变仪测试的挤出条图像
即使添加少量的BYK-MAX P 4109或者BYK-MAX P 4110 ，挤出物也可以获得非常光滑的表面。
消除熔体破裂(鲨鱼皮)的测量

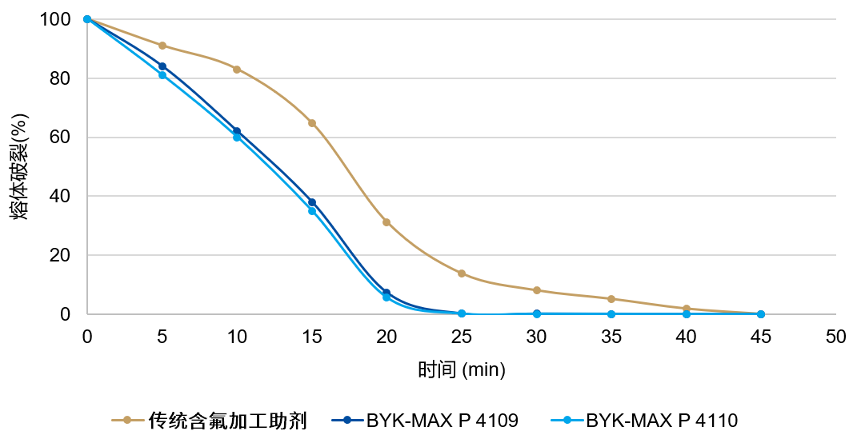

熔体破裂消除时间曲线
与含有PFAS的PPA相比，BYK-MAX P 4109与BYK-MAX P 4110对消除熔体破裂的时间更短，从而支持更快的转换效率。

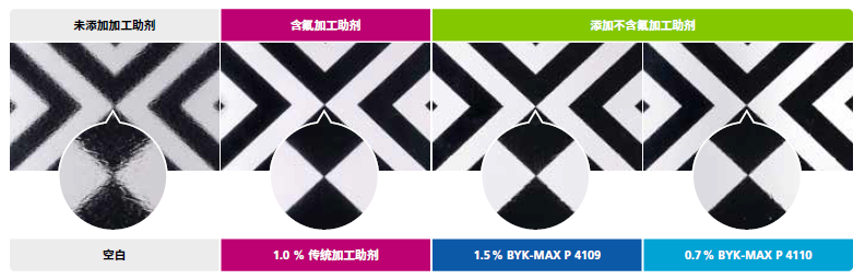

BYK-MAX P 4109和BYK-MAX P 4110 - 显著降低熔体破裂
测试体系：通过挤出吹塑生产的五层 LLDPE/LDPE 薄膜
助剂用量：% 助剂（供货形式）基于总配方；对薄膜质量进行视觉评估；在黑白测试卡上的透明薄膜

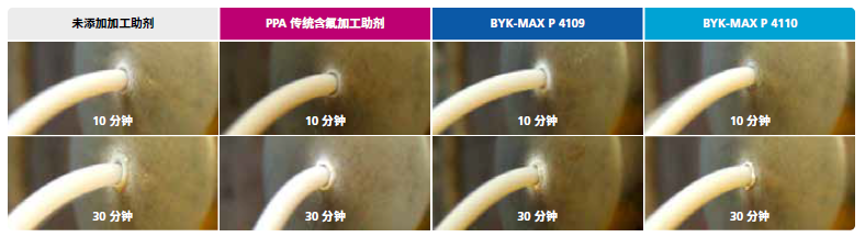

BYK-MAX P 4109和BYK-MAX P 4110 - 防止模口挂料
测试方法：Brabender挤出机带单孔模头；挤出30分钟；分别在10分钟和30分钟后拍照
测试体系：LLDPE，填充40%碳酸钙；
助剂用量：总配方2%的助剂（供货形式）
(0)
