涂料专利：一种石膏基防结露内保温装饰一体化系统
申请号：CN202220378082.3
申请日：2022.02.23
国家/省市：31(上海)
授权公告号：CN217205044U
授权公告日：2022.08.16
主分类号：E04F13/077
分类号：
E04F13/077;E04F13/22;B32B7/12;B32B13/04;B32B13/14;B32B17/02;B32B33/00
申请人：
上海伟星新材料科技有限公司
申请人地址：
201404 上海市奉贤区南桥镇航南公路7688号
发明人：
陆小培 郑薇 应灵慧 杨家东
摘要: 本实用新型涉及一种石膏基防结露内保温装饰一体化系统，在墙体基层和第一胶粘层通过找平层进行连接；第一胶粘层和第二胶粘层通过保温层进行连接，锚固胶塞结构固定了保温层和墙体基层的连接，在抗裂层和耐水层之间设置耐碱玻纤层；耐水层的另外一面设置防结露涂层。本申请利用保温层中的石膏多孔“呼吸”调节温湿度，改善室内微循环，在内保温装饰一体化系统上涂覆一层防结露涂料，强化防潮性能，并对瓷砖基层和墙面之间的粘结强度进行提升，有效提高保温装饰一体化系统的安全、耐久、防火等性能。
权利要求：
1.一种石膏基防结露内保温装饰一体化系统，其特征在于，在墙体基层和第一胶粘层通过找平层进行连接；第一胶粘层和第二胶粘层通过保温层进行连接，锚固胶塞结构固定了保温层和墙体基层的连接，在抗裂层和耐水层之间设置耐碱玻纤层；耐水层的另外一面设置防结露涂层。
2.如权利要求1所述的一种石膏基防结露内保温装饰一体化系统，其特征在于，所述的锚固胶塞结构包括塑料膨胀管和自攻螺丝，塑料膨胀管有与自攻螺丝相对应的螺纹。
3.如权利要求2所述的一种石膏基防结露内保温装饰一体化系统，其特征在于，塑料膨胀管的尺寸为
4.如权利要求2所述的一种石膏基防结露内保温装饰一体化系统，其特征在于，所述自攻螺丝的长度为
5.如权利要求1所述的一种石膏基防结露内保温装饰一体化系统，其特征在于，所述的第一胶粘层和第二胶粘层的原料均为界面胶粘剂。
6.如权利要求1所述的一种石膏基防结露内保温装饰一体化系统，其特征在于，所的保温层的材料为石膏基保温砂浆。
7.如权利要求1所述的一种石膏基防结露内保温装饰一体化系统，其特征在于，所述的找平层的材料为找平砂浆，铺设在墙体基层与第一胶粘层之间的水泥砂浆。
8.如权利要求1所述的一种石膏基防结露内保温装饰一体化系统，其特征在于，所述的抗裂层的材料为抗裂砂浆。
9.如权利要求1所述的一种石膏基防结露内保温装饰一体化系统，其特征在于，所述的耐水层的原料为腻子。
说明书：
一种石膏基防结露内保温装饰一体化系统
【技术领域】
本实用新型涉及建筑内墙技术领域，具体的说，是一种石膏基防结露内保温装饰一体化系统。
【背景技术】
一般来说，保温装饰一体化系统由装饰层、保温层、粘结层、辅助锚固件、胶粘剂组成，是置于建筑墙体基层外表面的保温和装饰两个子系统集成的一体化系统。但随着建筑越来越高，外墙外保温的墙体外侧的防护能力差，特别是南方大风多雨气候地区，如大量的广告牌、管道、空调外挂设备等在高层遭遇强风或长期黄梅天，将导致外立面漏点处渗漏、霉变等风险，进而随时间延长严重将导致外墙脱落等问题。外墙外保温的保温层长期暴露在外侧，经历长期的曝晒，材料的耐候性、耐腐蚀、抗老化、松动等都面临着巨大的挑战。
近年来，由于结构多层建筑需求增多，住宅产业化的进一步发展，装配式住宅成本劣势已逐渐消失，装配式建筑的发展对建筑内保温的要求越来越多。建筑内保温一方面要占用室内面积，另一方面由于室内室外存在温度差，容易出现冷热桥现象，严重则会出现结露问题。
【实用新型内容】
本实用新型的目的在于克服现有技术的不足，提供一种石膏基防结露内保温装饰一体化系统。利用石膏多孔“呼吸”调节温湿度，改善室内微循环，在内保温装饰一体化系统上涂覆一层防结露涂料，强化防潮性能，并对瓷砖基层和墙面之间的粘结强度进行提升，有效提高保温装饰一体化系统的安全、耐久、防火等性能。
本实用新型的目的是通过以下技术方案来实现的：
一种石膏基防结露内保温装饰一体化系统，在墙体基层和第一胶粘层通过找平层进行连接；第一胶粘层和第二胶粘层通过保温层进行连接，锚固胶塞结构固定了保温层和墙体基层的连接，在抗裂层和耐水层之间设置耐碱玻纤层；耐水层的另外一面设置防结露涂层。
所述的第一胶粘层和第二胶粘层的原料均为界面胶粘剂。
所的保温层的材料为石膏基保温砂浆。
所述的找平层的材料为找平砂浆，铺设在墙体基层与第一胶粘层之间的水泥砂浆。
所述的抗裂层的材料为抗裂砂浆
所述的耐水层的原料为腻子，可添加少许白水泥增加其耐水性。
所述的锚固胶塞结构包括塑料膨胀管和自攻螺丝，塑料膨胀管有与自攻螺丝相对应的螺纹；还包括多根平行设置在保温层上的塑料膨胀管和自攻螺丝。塑料膨胀管有与自攻螺丝相对应的螺纹，安装时先将塑料膨胀管放进相对应钻子钻好的洞中然后将自攻螺丝的螺杆穿过塑料膨胀管并固定在墙体基层上。
为了更牢固更好地调整固定件的安装位置，塑料膨胀管的尺寸最好为毫米，对应的所述自攻螺丝的长度最好为毫米。
防结露涂层在纯丙乳液中添加氟硅烷改性，并加微珠和气凝胶隔热材料，降低墙壁表面与空气的温度差从而防止墙壁表面结露，同时也解决了传统的防结露涂料通过吸湿空气的水汽出现吸湿饱和、吸湿膨胀、粘附力降低的问题。
与现有技术相比，本实用新型的积极效果是：
(1)保温层使用石膏基保温砂浆，因石膏基保温砂浆为多孔材料，具有隔音隔热、耐火性好、调节室内温湿度的作用。
(2)墙体使用耐水腻子，保护保温层，提高石膏基防结露内保温装饰一体化系统的防潮、防霉、耐久性。
(3)冬天由于室内室外存在温度差，容易出现冷热桥现象，严重会出现结露问题。最外层涂刷氟硅烷改性的纯丙乳液防结露涂料，杜绝室内墙体水珠的产生，提高石膏基防结露内保温装饰一体化系统的耐久性。
(4)石膏基防结露内保温装饰一体化系统将锚固胶塞结构中的自攻螺丝的长度大大加长，使其穿过保温砂浆、界面剂和找平砂浆，直至墙体基层。使得保温层不会轻易脱落，进一步提高了内墙保温装饰一体化系统的安全性能。
【附图说明】

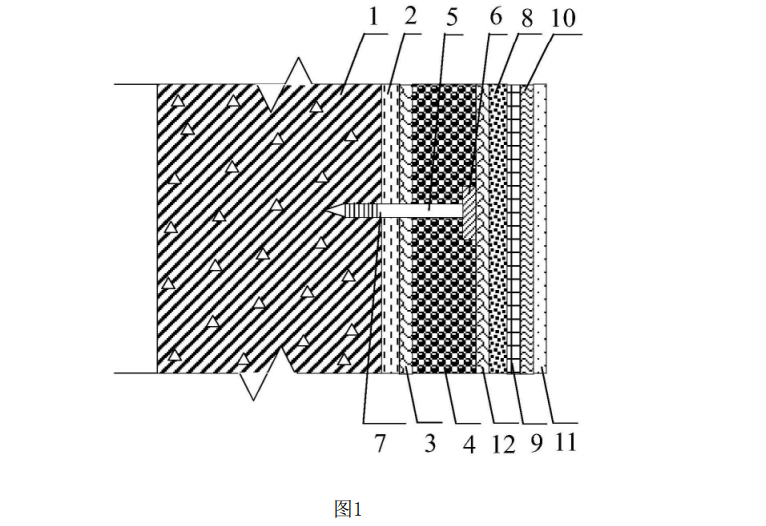

图1本申请的结构示意图；
附图中的标记为：
1墙体基层，
2找平层，
3第一胶粘层，
4保温层，
5锚固胶塞结构，
6塑料膨胀管，
7自攻螺丝，
8抗裂层，
9耐碱玻纤层，
10耐水层，
11防结露涂层，
12第二胶粘层，
【具体实施方式】
以下提供本实用新型一种石膏基防结露内保温装饰一体化系统的具体实施方式。
实施例1
请参见附图1，一种石膏基防结露内保温装饰一体化系统，在墙体基层1和第一胶粘层3通过找平层2进行连接；第一胶粘层3和第二胶粘层12通过保温层4进行连接，锚固胶塞结构5固定了保温层4和墙体基层1的连接，在抗裂层8和耐水层10之间设置耐碱玻纤层9；耐水层10的另外一面设置防结露涂层11。
所述的第一胶粘层和第二胶粘层的原料均为界面胶粘剂。
所的保温层的材料为石膏基保温砂浆。
所述的找平层的材料为找平砂浆，铺设在墙体基层与第一胶粘层之间的水泥砂浆。
所述的抗裂层8的材料为抗裂砂浆
所述的耐水层10的原料为腻子，可添加少许白水泥增加其耐水性。
所述的锚固胶塞结构5包括塑料膨胀管6和自攻螺丝7；还包括多根平行设置在保温层上的塑料膨胀管6和自攻螺丝7。塑料膨胀管6有与自攻螺丝7相对应的螺纹，安装时先将塑料膨胀管放进相对应钻子钻好的洞中然后将自攻螺丝的螺杆穿过塑料膨胀管并固定在墙体基层上。
为了更牢固更好地调整固定件的安装位置，塑料膨胀管6的尺寸最好为毫米，对应的所述自攻螺丝的长度最好为毫米。
防结露涂层11在纯丙乳液中添加氟硅烷改性，并加微珠和气凝胶隔热材料，降低墙壁表面与空气的温度差从而防止墙壁表面结露，同时也解决了传统的防结露涂料通过吸湿空气的水汽出现吸湿饱和、吸湿膨胀、粘附力降低的问题。
以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员，在不脱离本实用新型构思的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围内。
