水性工业漆就是以水为主要分散介质的涂料,而水在0℃以下就会结冰,所以,一般认为到了0℃以下,水性工业漆既没办法储存,也没办法施工。东北和西北地区,冬季气温都到了零下20℃了,水性工业漆在户外和没有取暖设施的室内,都没法施工。而在山河四省的华北地区,特别是河北,河南和山东地区,冬季的气温一般就在零下10℃—0℃之间,在这个温度范围,水性工业漆可以施工吗?或者说有可以施工的水性工业漆产品吗?
水性醇酸道
有一说一,只说真话,只分享真知识。从事防腐涂料行业20年,专业介绍和推广水性醇酸树脂树脂技术,水性醇酸漆技术和其他防腐涂料及涂装工艺。
水性工业漆能不能在零下10℃环境下施工?这个问题还是太宽泛,有必要先把这个问题分解成以下两个问题:
1 水性工业漆能不能在低温下储存?
2 水性工业漆能不能在低温下施工和干燥固化?
问题1:水性工业漆能不能在低温下储存?
答案是不言而喻的,目前完全可以通过技术手段,确保水性漆可以在零下10℃不结冰。
举个最简单的例子,往普通的水性丙烯酸漆里添加20%的甲醇,即使是环境温度零下15℃,水性丙烯酸漆也不会结冻。实际上,华北地区不加温的库房,冬季库房内的最低气温也就零下5℃,而通常水性工业漆是严禁客户放在露天存放的。所以,水性工业漆的最低储存温度控制到零下5℃,就能满足绝大多数的客户需求。
当然,这中间还有一个问题,就是低温下的物流运输问题,特别是中转时如果放在室外太长时间,是有结冻的风险的,需要以予重视。
问题2:水性工业漆能不能在低温下施工和干燥固化?
换个说法就是:在零下10℃的环境条件下,水性工业漆涂刷后,能不能正常成膜和干燥固化?
答案是,有些产品是可以的,有些产品实现起来有难度。
前段时间北方经历了一次罕见的寒潮天气,最低气温比常年最低气温几乎低了10℃,比如保定市的最低气温达到了零下18℃。正好就着低温的机会,我们针对性做了一些测试工作。
水性醇酸树脂漆因天生具有低温施工的优势,所以这次我们主要测试了水性醇酸树脂漆在极低气温下的施工性能和干燥性能。
水性醇酸漆在冬季的三个优点和三个缺点
下面分享一些试验结果:
1 未作优化的水性醇酸树脂漆,在零下5℃也会冻上,因此,配方必须优化;
2 增加了醇醚用量,并补加了一定量的低级醇(可水溶),改善了抗冻性。

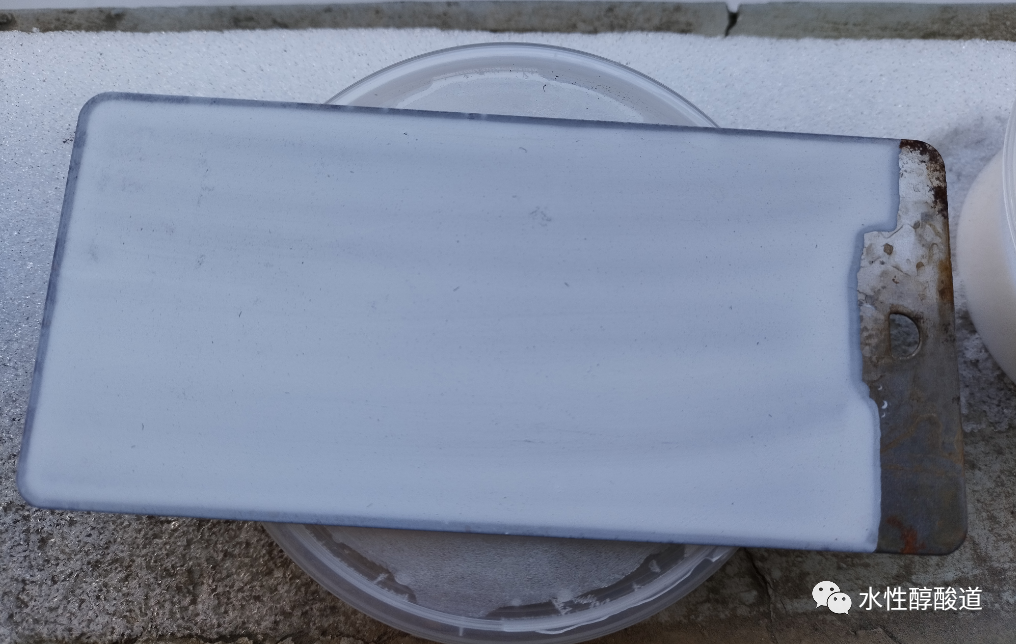

3 优化后的配方,在表面温度零下10℃的试板上刷涂,可以成膜;但是,不同的低级醇成膜效果不同,有的样品漆膜表面干燥后有类似结晶的形貌,初步判断还是有水结冻了。

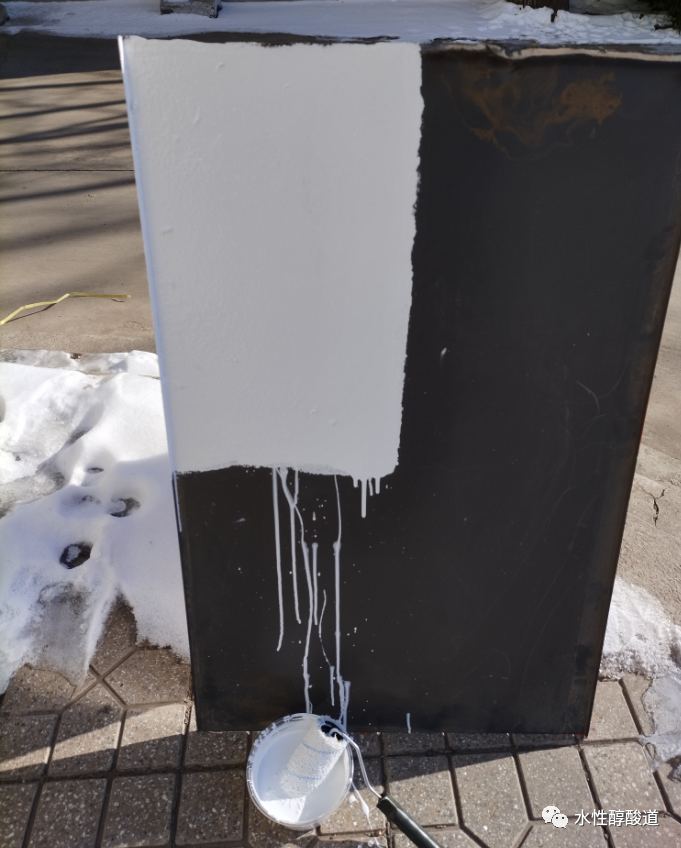

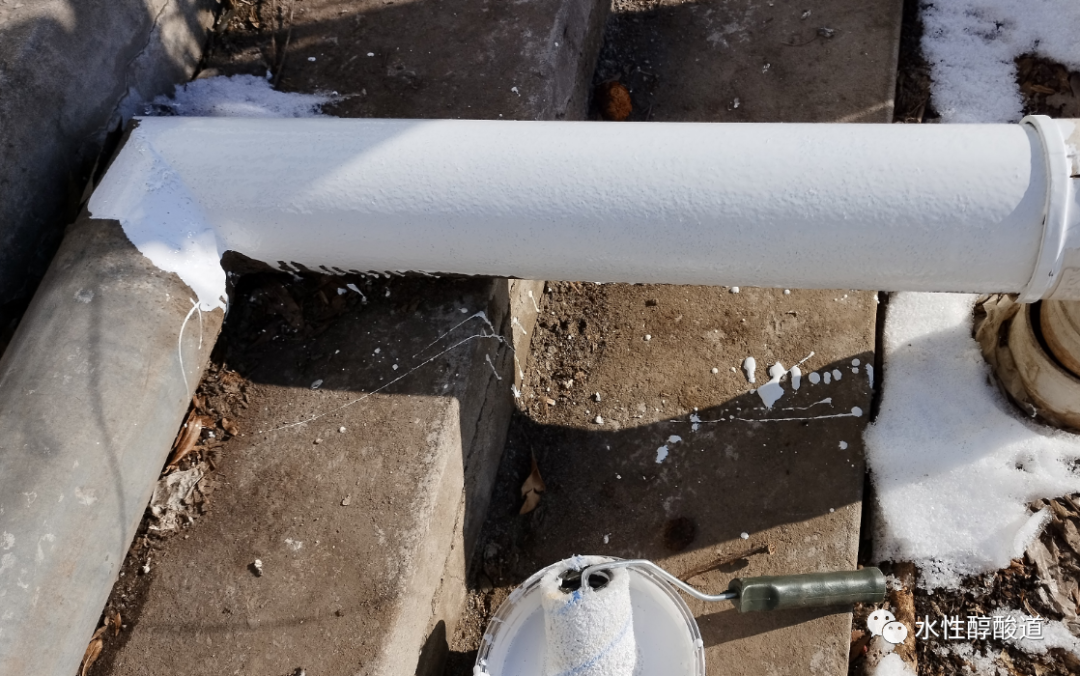

4 在零下16℃的户外铁板上(铁板表面温度实际不会这么低,通常在零下5℃以上,阳光晒到的地方,表面温度都在5℃以上),刷涂水性醇酸树脂漆,可以正常成膜,正常表干(表干时间延长数倍),实干需要更长时间的验证。
初步结论
因为漆膜后期的干燥时间会比较长,测试工作还在继续,但是根据之前的试验结果,我们可以初步得到一些结论:
1 零下10℃,在户外施工水性醇酸漆,刷涂和表干都没问题。实干需要进一步测试。
2 表干时间会延长数倍,但是会表干。实干虽然会非常慢,但因为冬季不会下雨,所以不存在淋雨和泡水的问题。后续会观察继续降雪后,漆膜会不会恶化,这是要重点关注的。
3 低温的室内环境,低温的试板加上低温储存的水性工业漆,这是最不好的组合。如果想要在冬季施工水性工业漆,一定要避免此类情况的发生。比较理想的状况是,水性工业漆存放在有暖气的房间,尽量选择上午10点到下午3点之间施工,尽量户外施工,室内施工要加强通风。
4 阳光,通风对水性工业漆的干燥,都有很大的辅助作用。
5 涂刷时,尽量薄涂多次涂刷,一次成膜厚度不要太厚,涂装间隔要加倍延长,尽量确保漆膜中的水分和助溶剂挥发彻底。
6 配方中的成分很多,很多成分在低温下的状态和性能可能会发生变化,因此,想要开发真正意义上的低温干燥的水性工业漆,需要从选材开始优化配方(包括树脂,催干剂,助溶剂,各类助剂等等),并做系统性的测试工作。
总之,在特定条件下,开发出零下10℃可以施工和干燥固化的水性工业漆,是完全有可能实现的!
