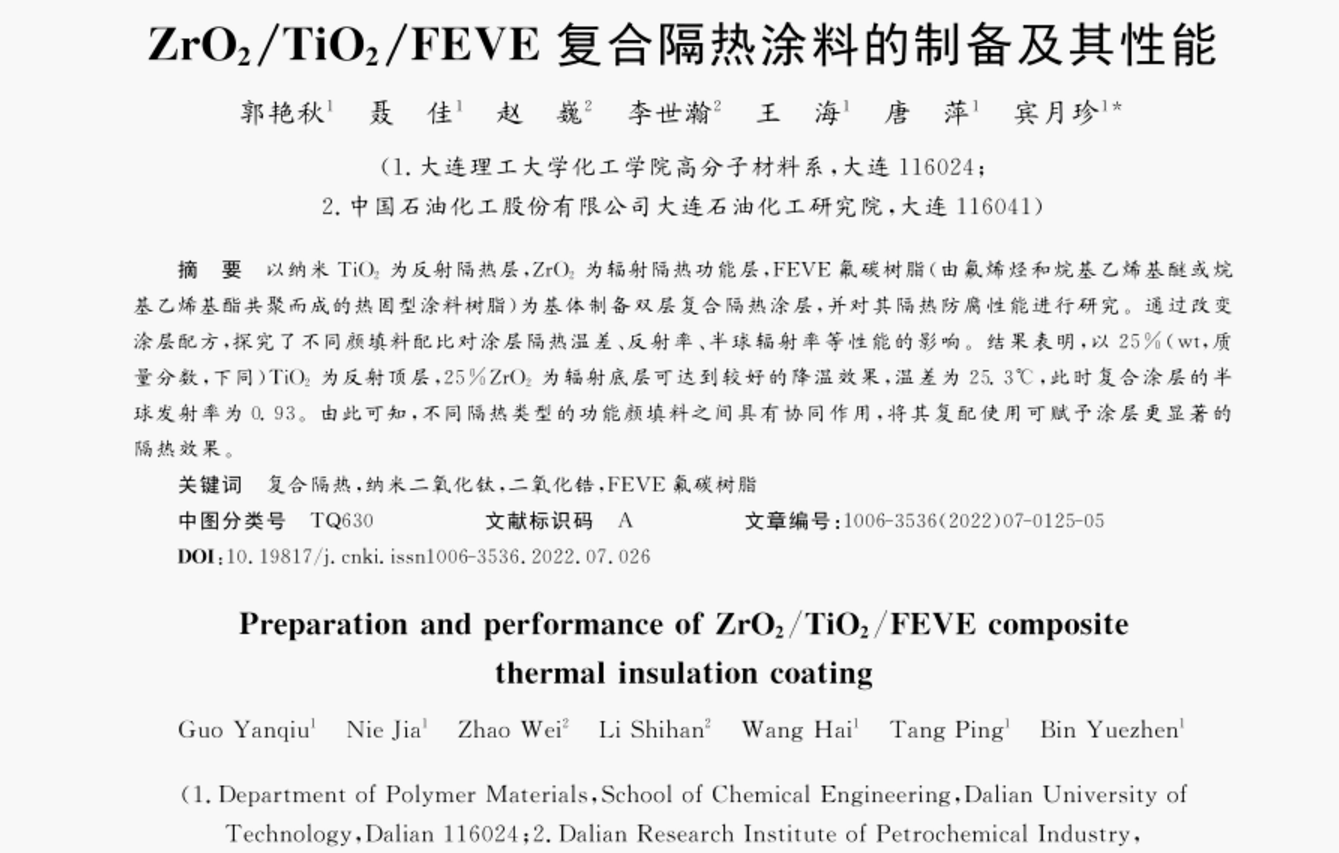

郭艳秋1，聂佳1，赵巍2，李世瀚2，王海1，唐萍1，宾月珍1
（1.大连理工大学化工学院高分子材料系，大连 116024；2.中国石油化工股份有限公司大连石油化工研究院，大连 116041）

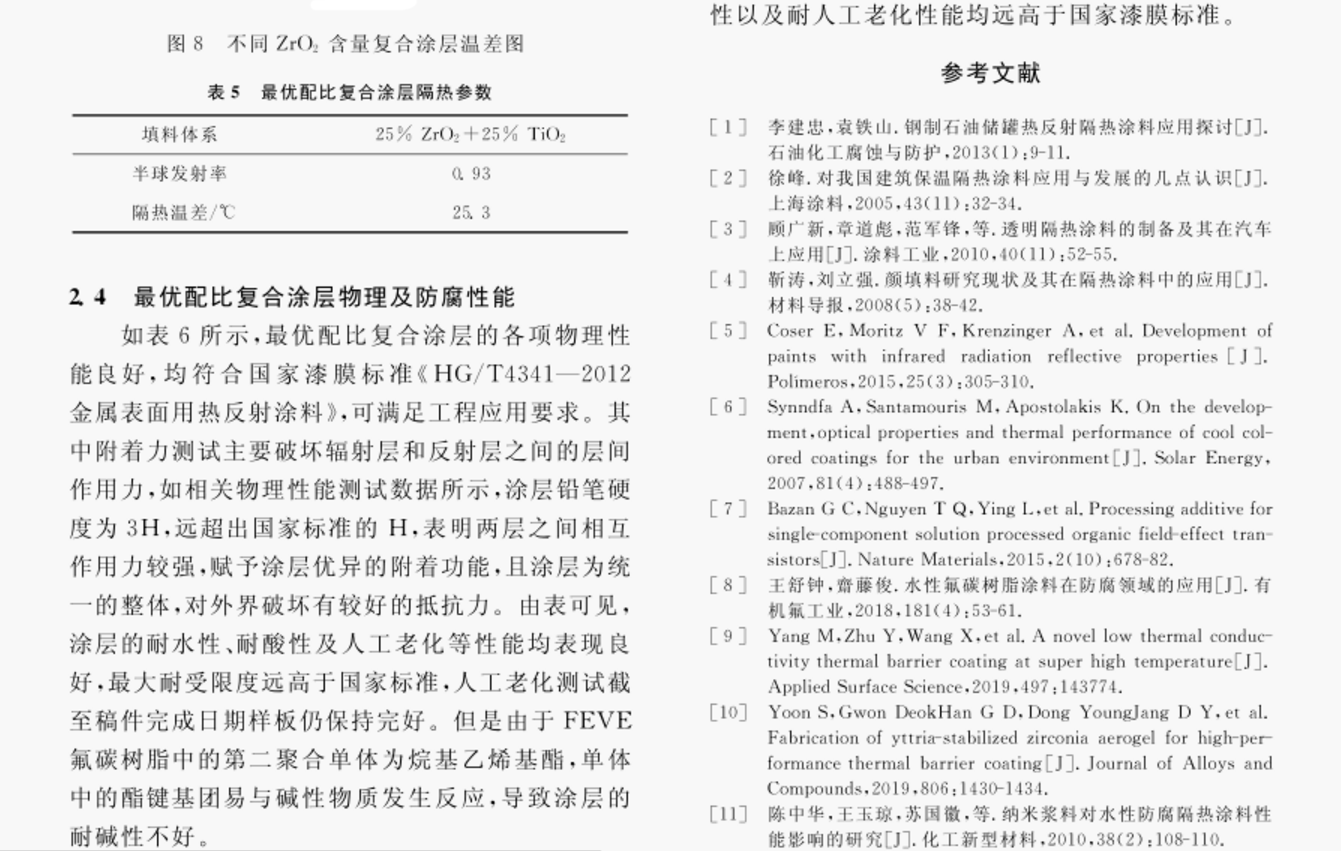

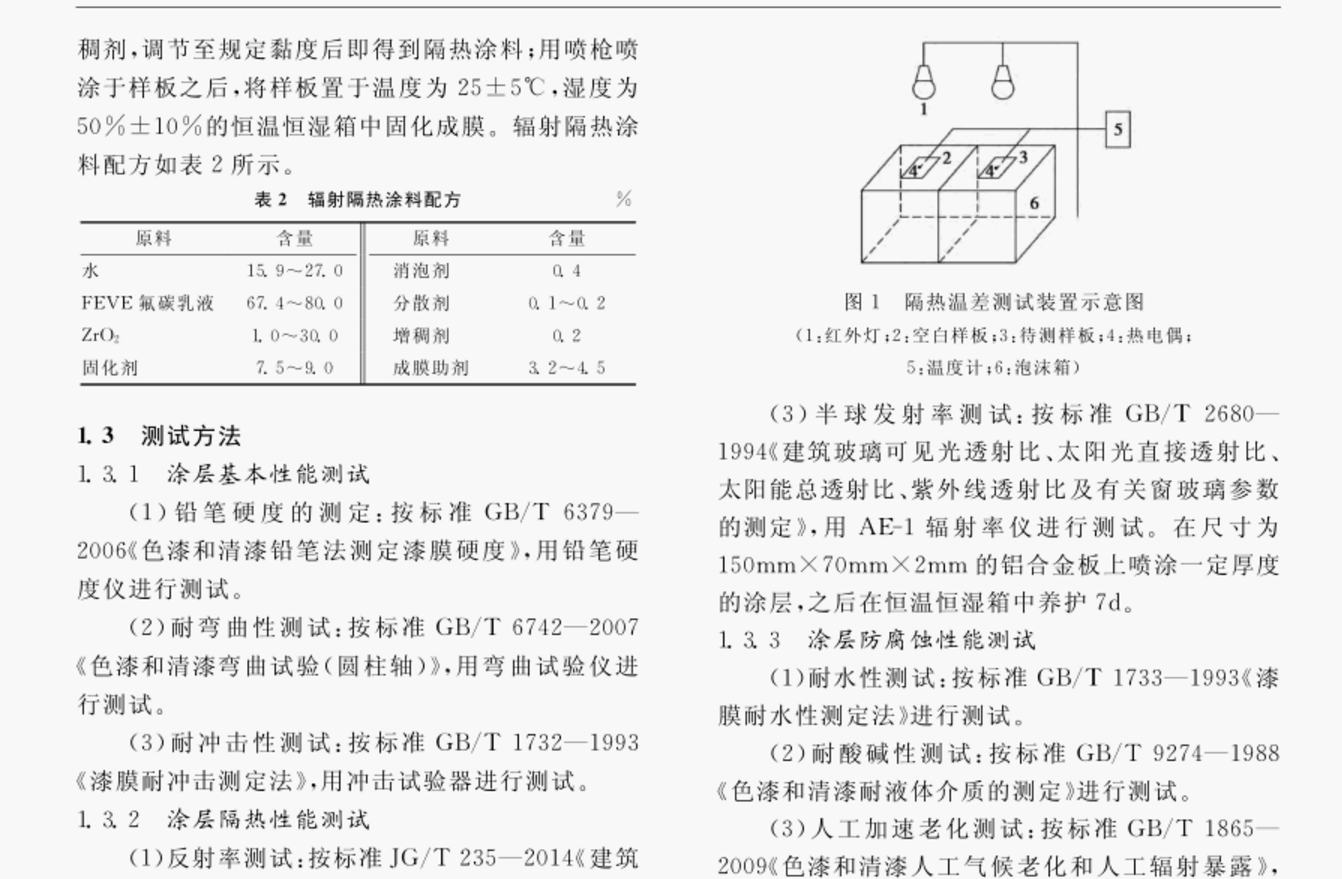

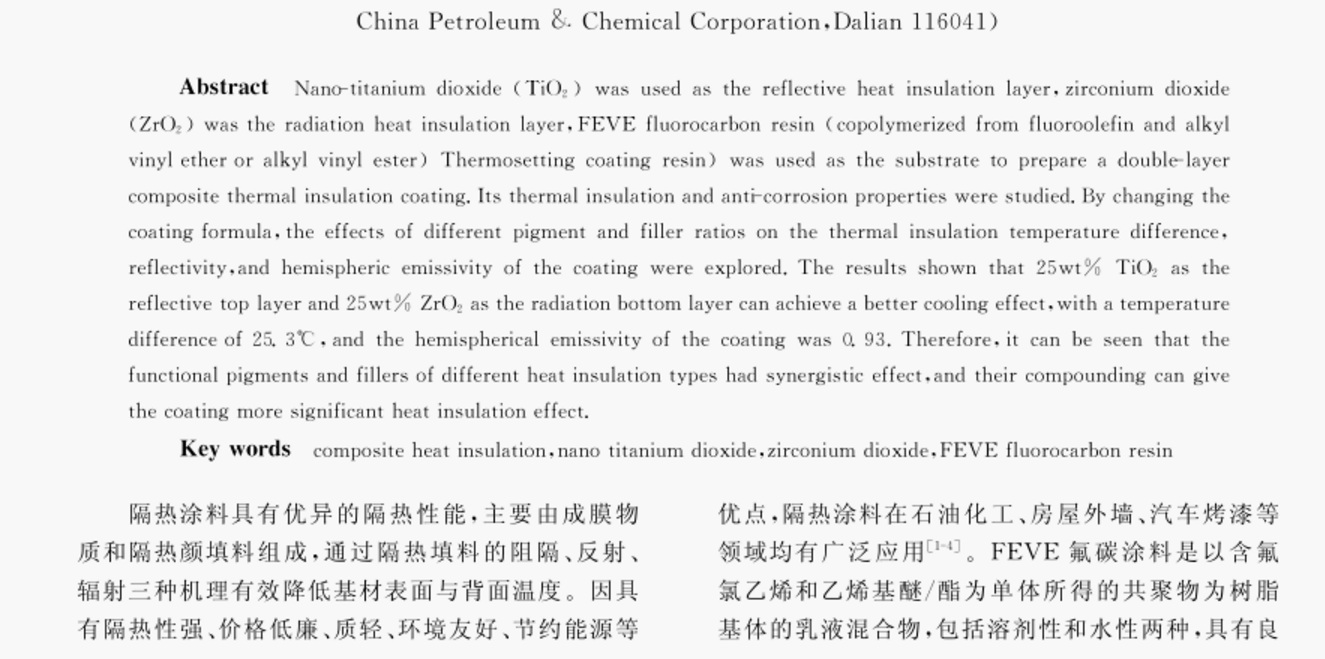

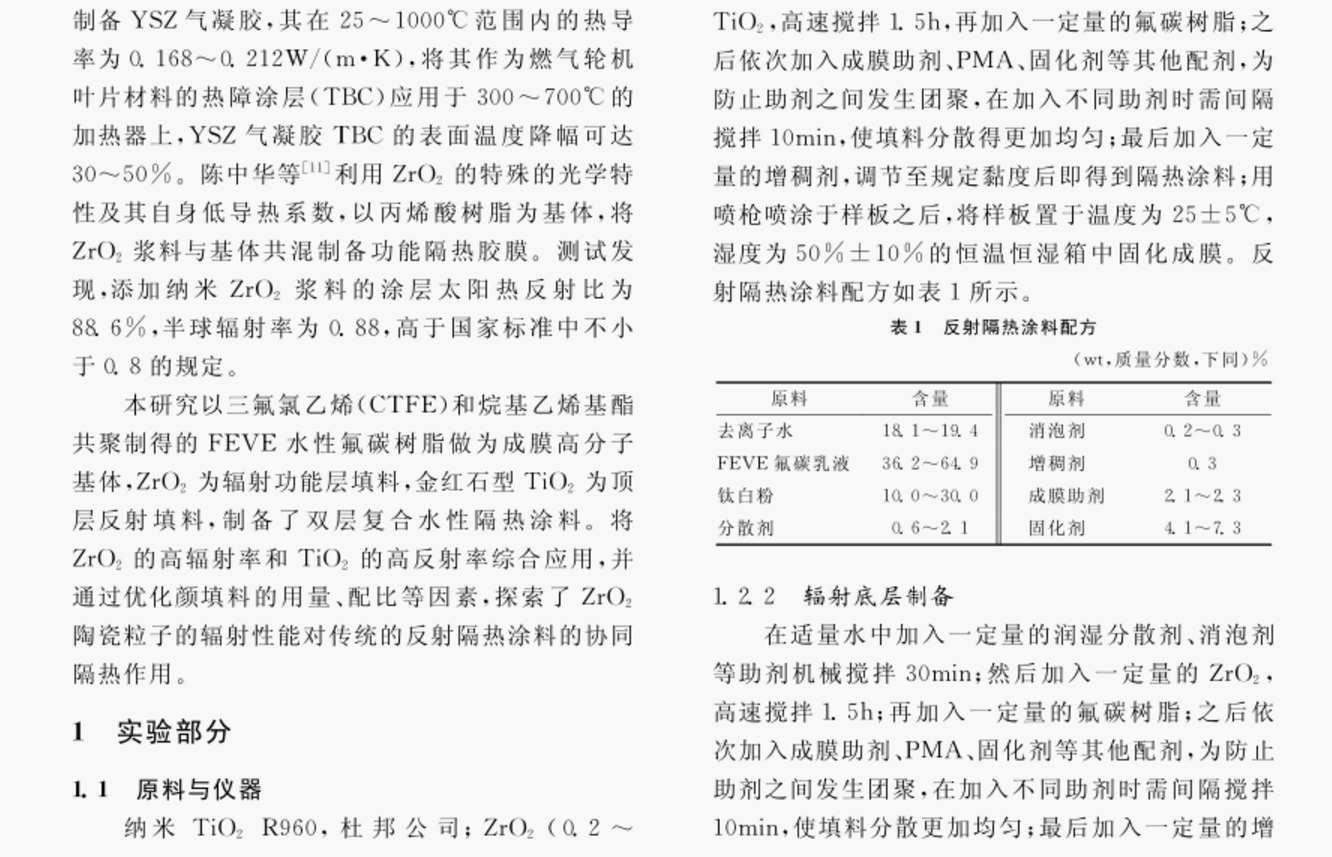

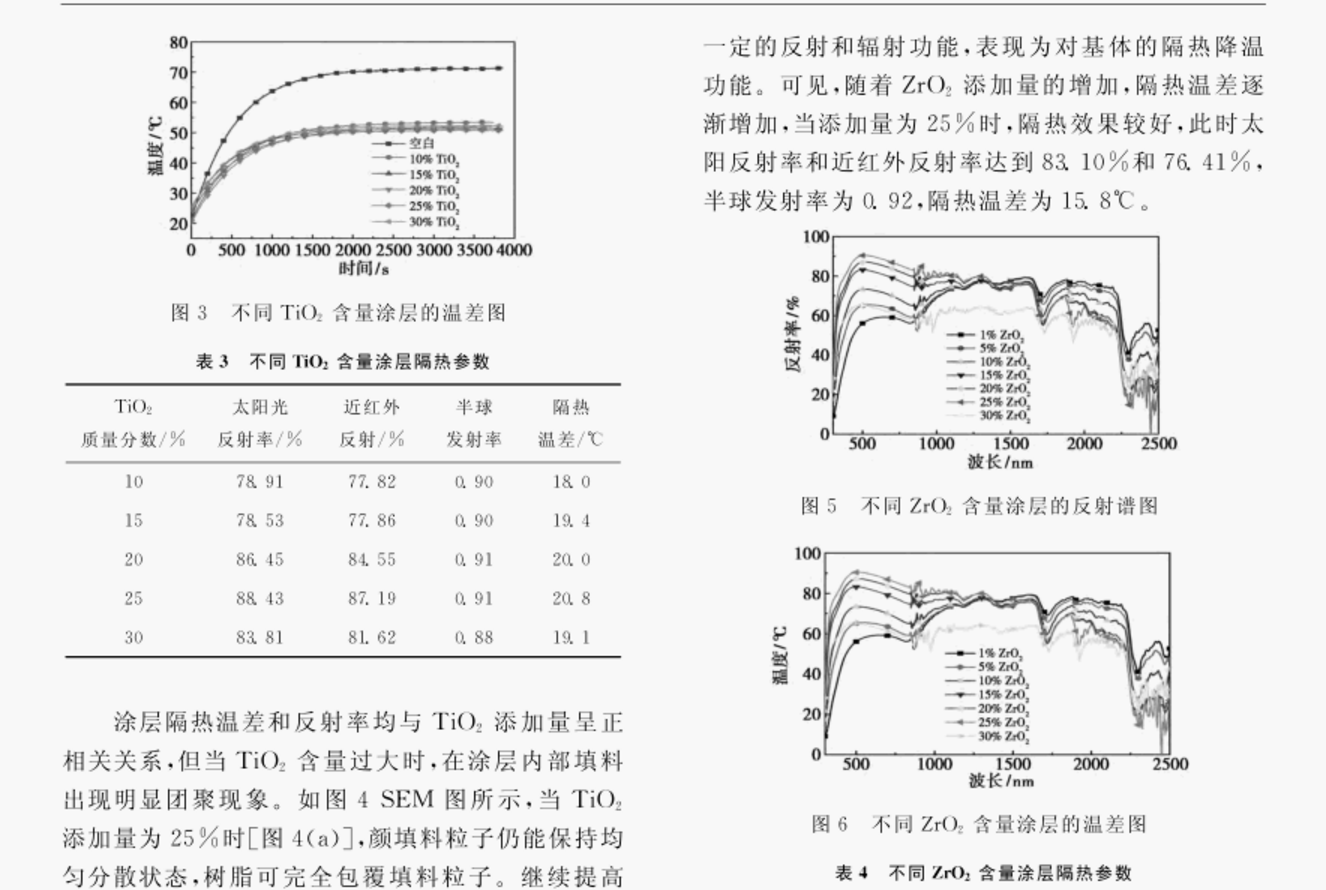

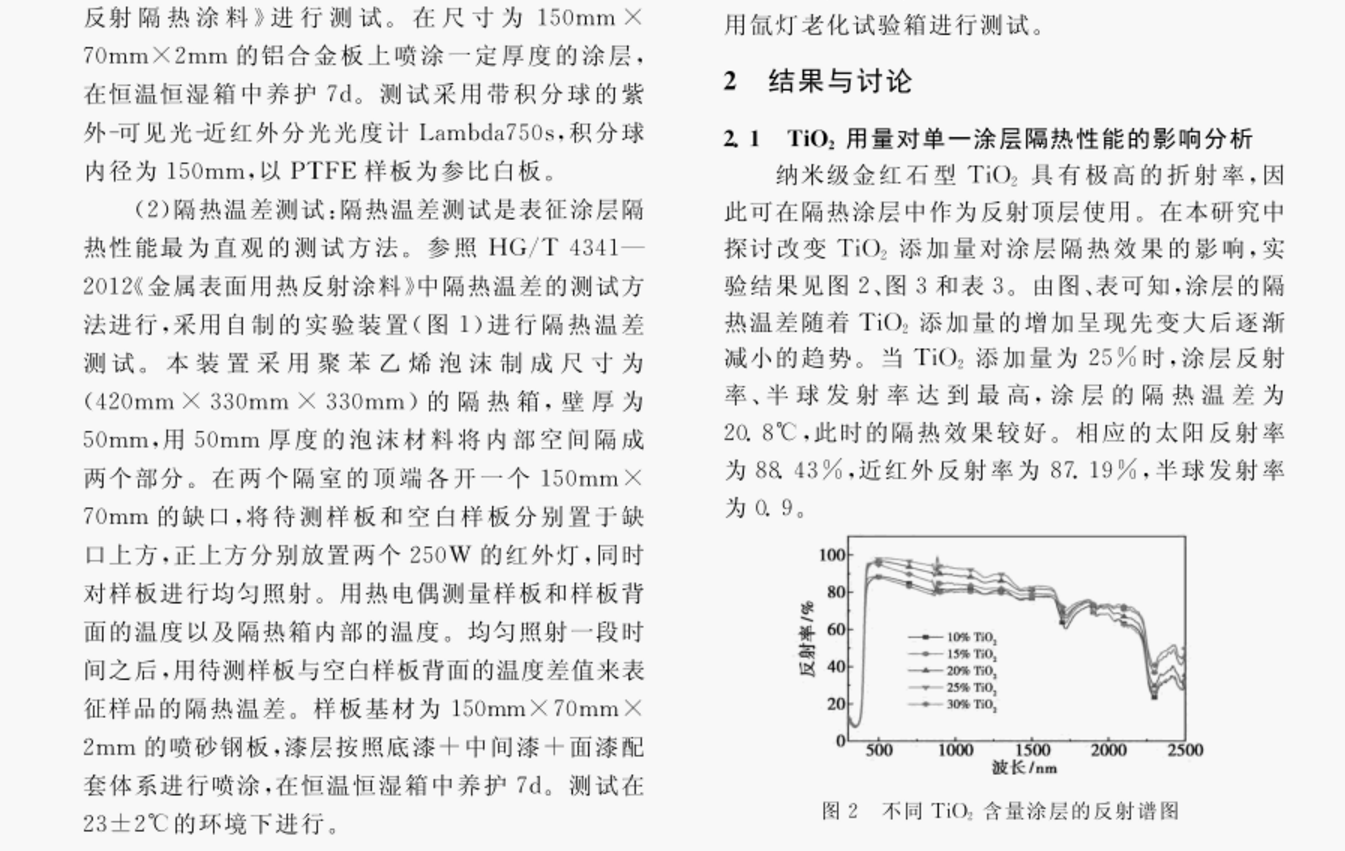

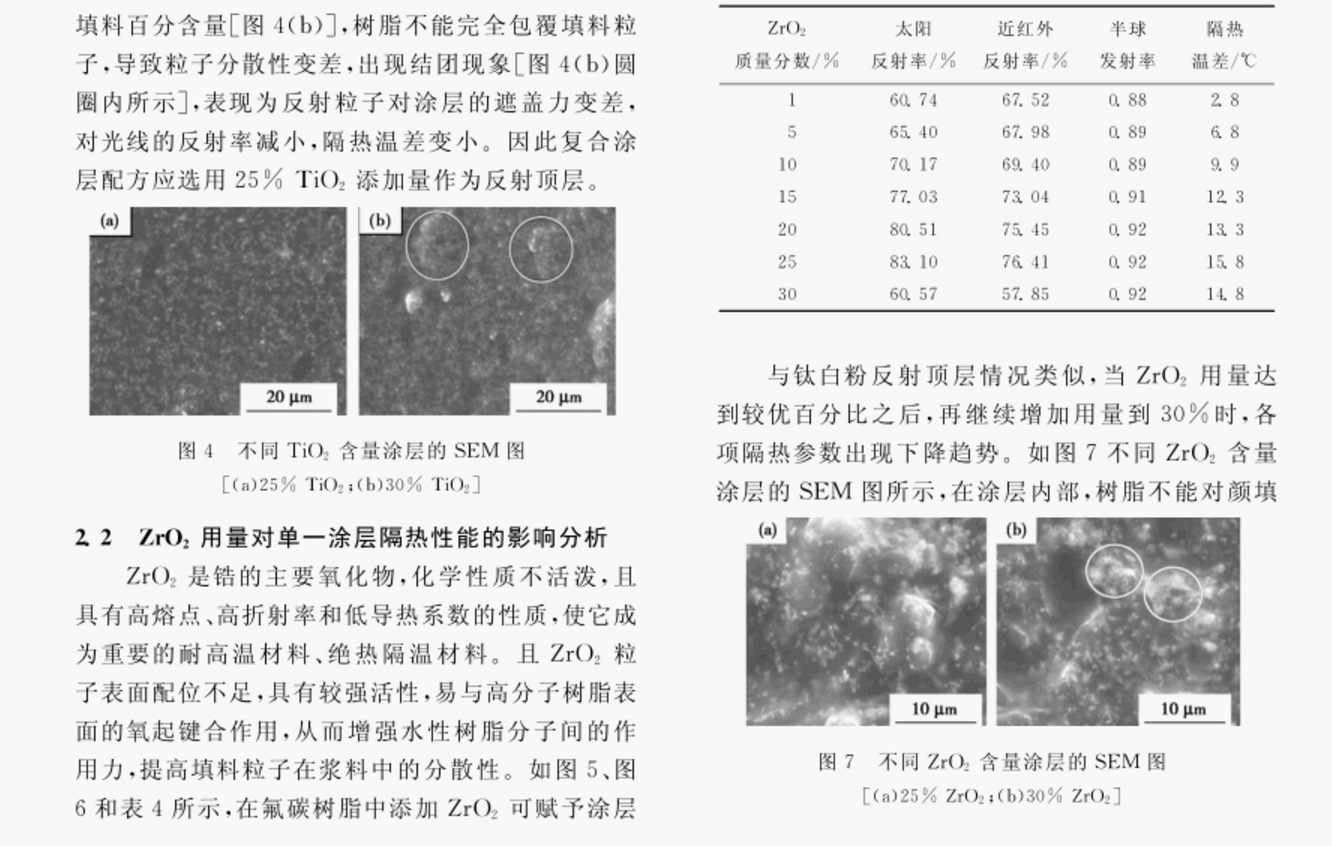

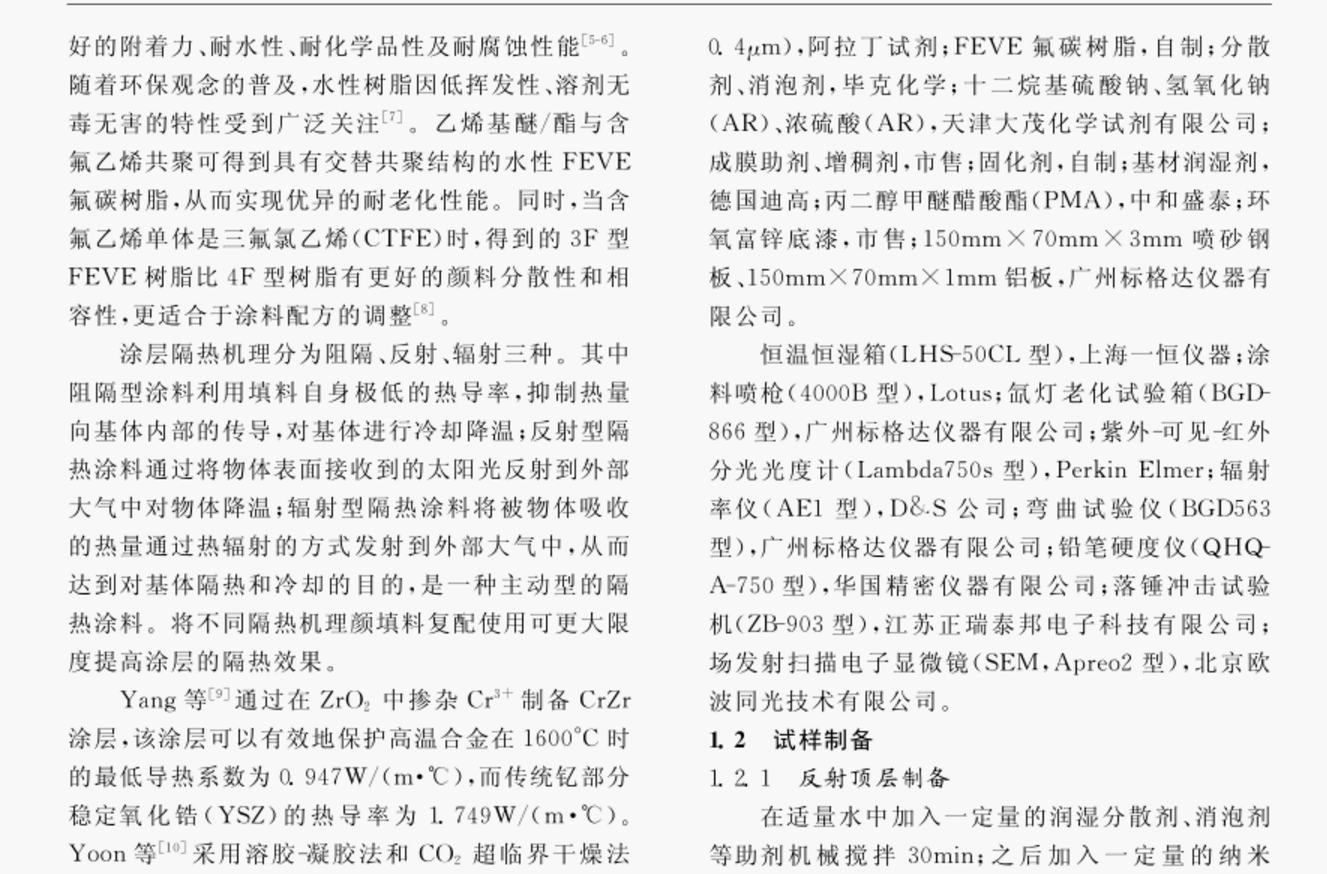

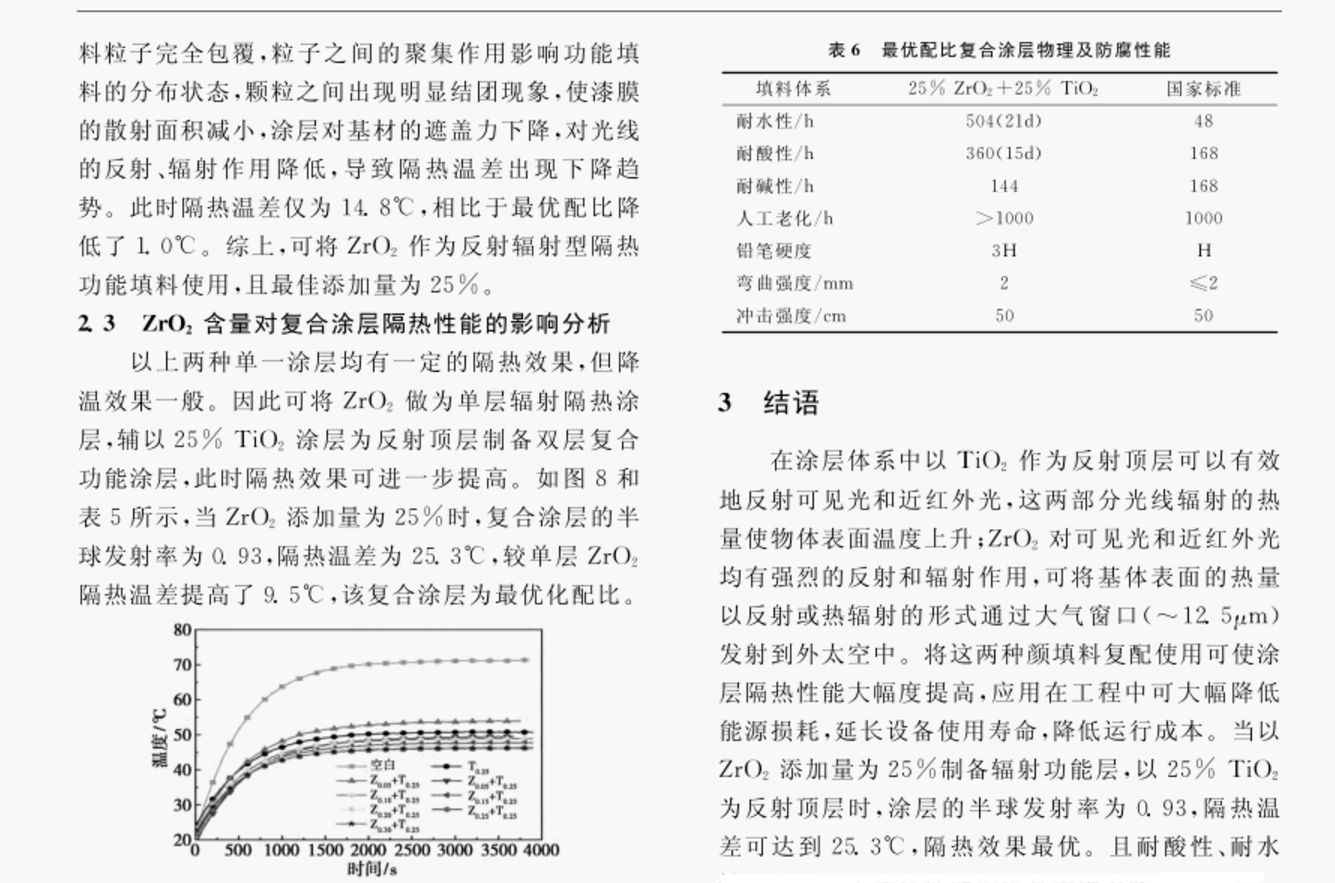

摘要：以纳米TiO2为反射隔热层,ZrO2为辐射隔热功能层,FEVE氟碳树脂(由氟烯烃和烷基乙烯基醚或烷基乙烯基酯共聚而成的热固型涂料树脂)为基体制备双层复合隔热涂层,并对其隔热防腐性能进行研究.通过改变涂层配方,探究了不同颜填料配比对涂层隔热温差,反射率,半球辐射率等性能的影响.结果表明,以25%(wt,质量分数,下同)TiO2为反射顶层,25%ZrO2为辐射底层可达到较好的降温效果,温差为25.3℃,此时复合涂层的半球发射率为0.93.由此可知,不同隔热类型的功能颜填料之间具有协同作用,将其复配使用可赋予涂层更显著的隔热效果.
文章发表于《化工新型材料》 - 第50卷第7期2022年7月
(0)
