温度响应型EUG-SiO2超疏水涂层的制备与性能研究

王娜

教授

工程建筑涂料利用旋涂法配制一定比例的杜仲橡胶(EUG)、疏水型纳米SiO_(2)和过氧化二异丙苯(DCP)的甲苯分散液,将分散液在胶片表面旋涂一定厚度并硫化,制备出超疏水EUG-SiO2涂层。关键字：橡胶

谢园¹，李龙^1,2，杨凤^1,2，方庆红^1,2，康海澜^1,2，王娜^1,2，

（1、沈阳化工大学材料科学与工程学院沈阳110142；2、辽宁省橡胶弹性体重点实验室沈阳110142）

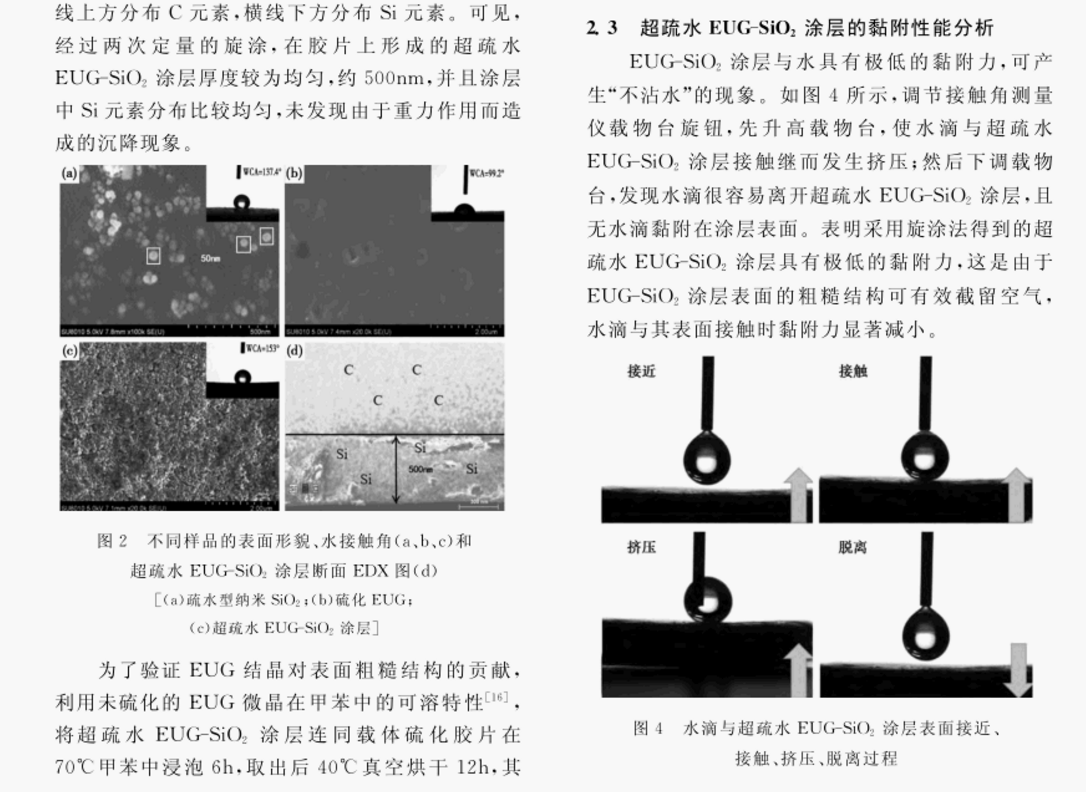

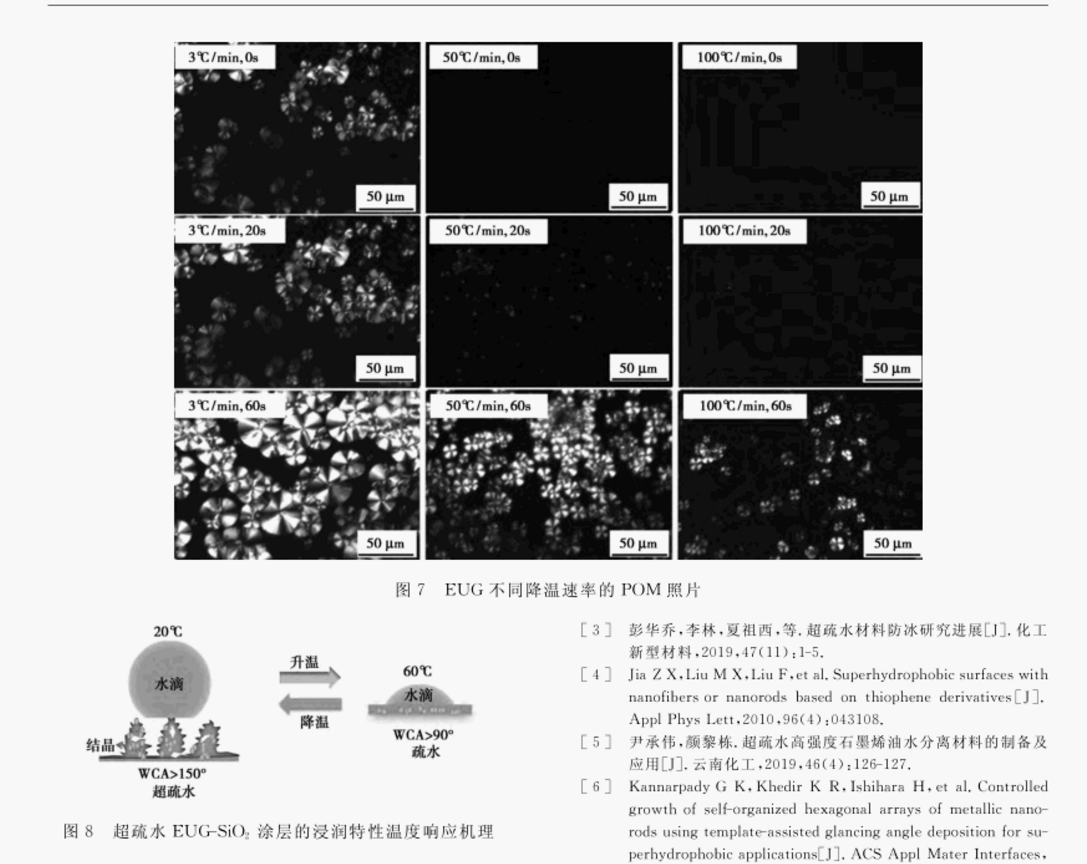

摘　要：利用旋涂法配制一定比例的杜仲橡胶(EUG)、疏水型纳米SiO₂和过氧化二异丙苯(DCP)的甲苯分散液,将分散液在胶片表面旋涂一定厚度并硫化,制备出超疏水EUG-SiO₂涂层。研究了疏水型纳米SiO₂用量对润湿性能的影响,并探讨了涂层疏水性能随温度变化的原因。结果表明,当m(SiO₂)∶m(EUG)=4∶1时,涂层具有超疏水性能,其接触角为153.0°;扫描电镜照片表明,涂层具有微纳米多尺度粗糙结构;制备的超疏水表面具有温度响应特性,接触角随温度变化而发生循环变化,且在温度回复到室温后仍保持较好的疏水性。

关键词：杜仲橡胶，旋涂法，超疏水涂层，温度响应
