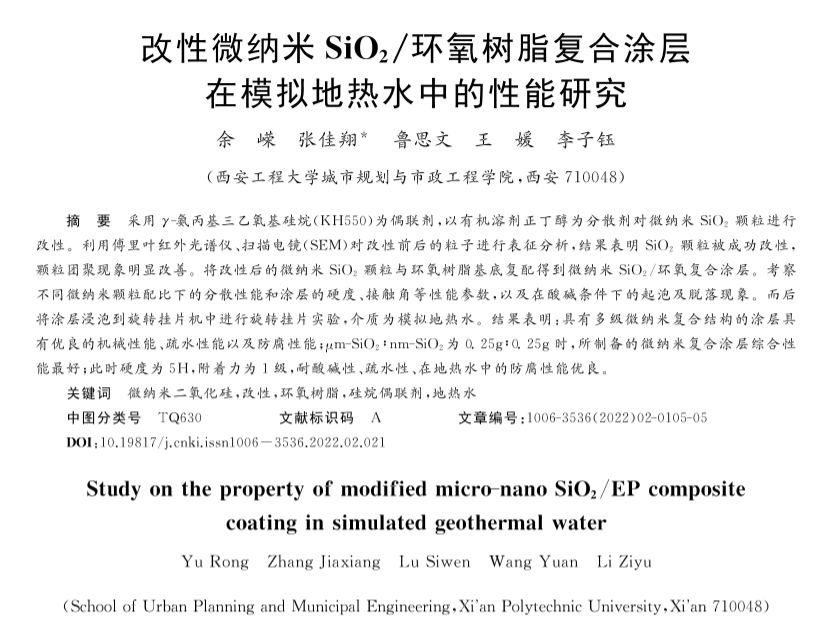

改性微纳米SiO2/环氧树脂复合涂层在模拟地热水中的性能研究

余嵘

副教授

复合材料 具有多级微纳米复合结构的涂层具有优良的机械性能、疏水性能以及防腐性能关键字：工业涂料

余嵘张佳翔* 鲁思文王媛李子钰

西安工程大学城市规划与市政工程学院西安710048

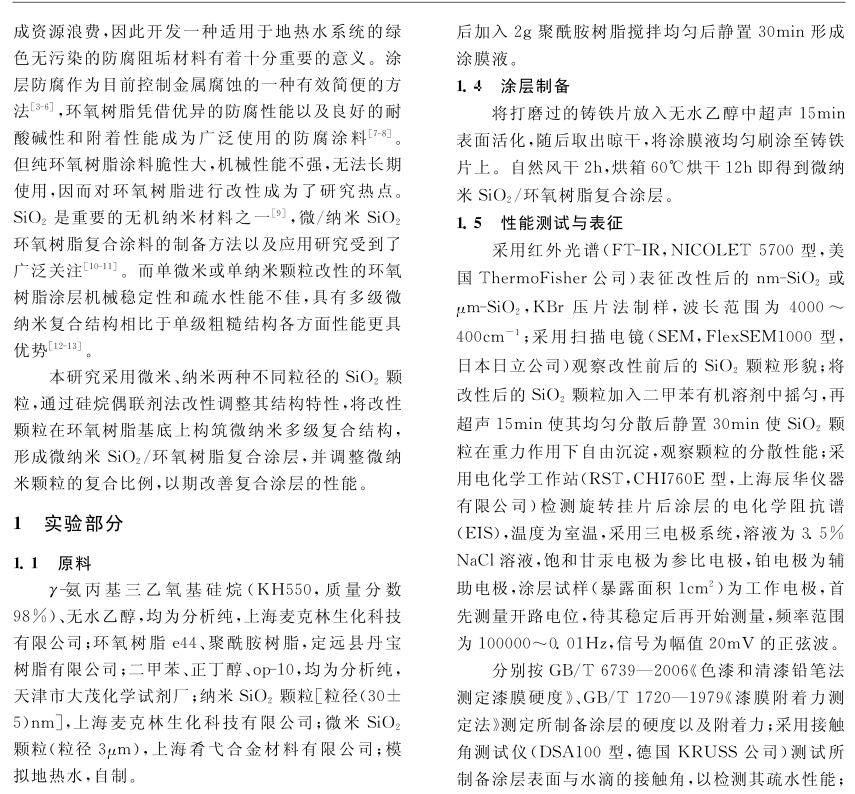

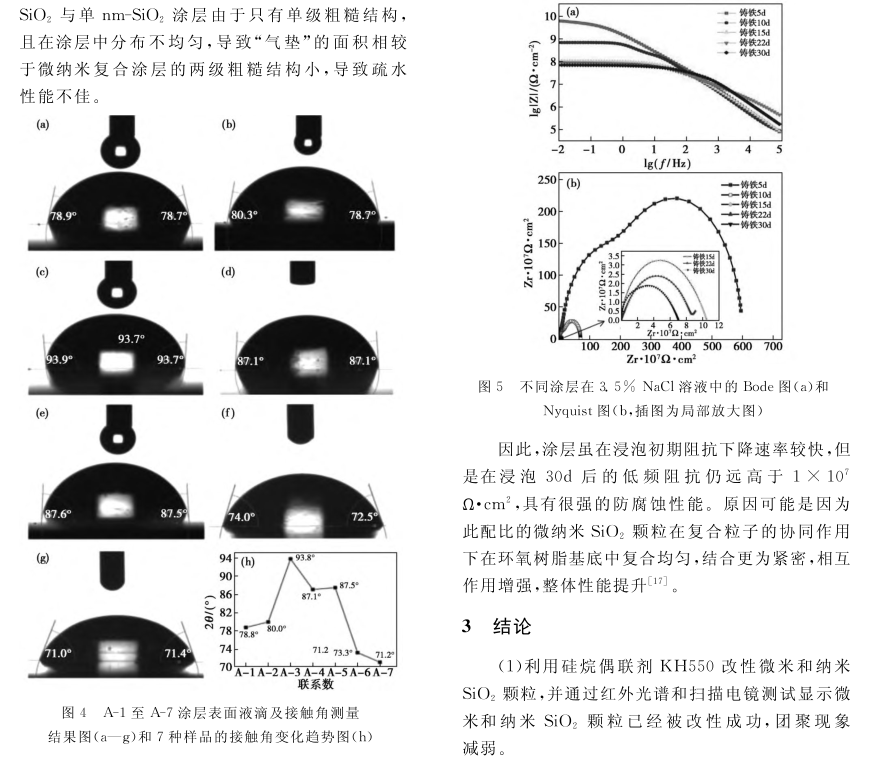

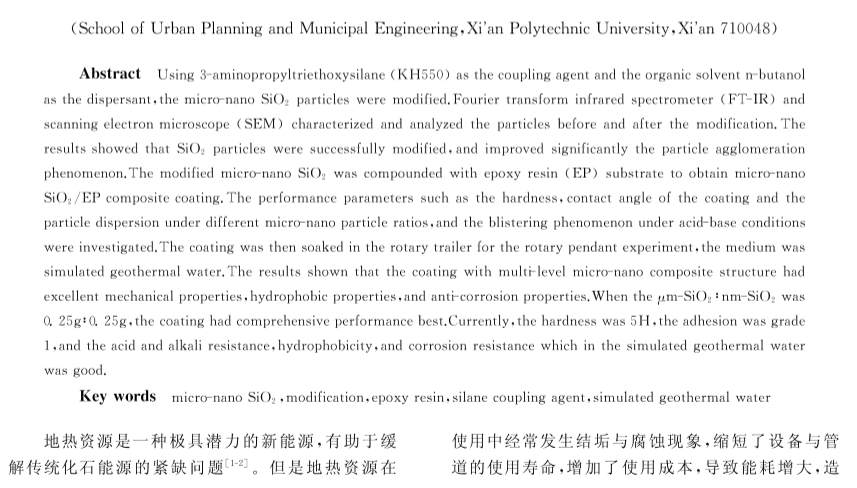

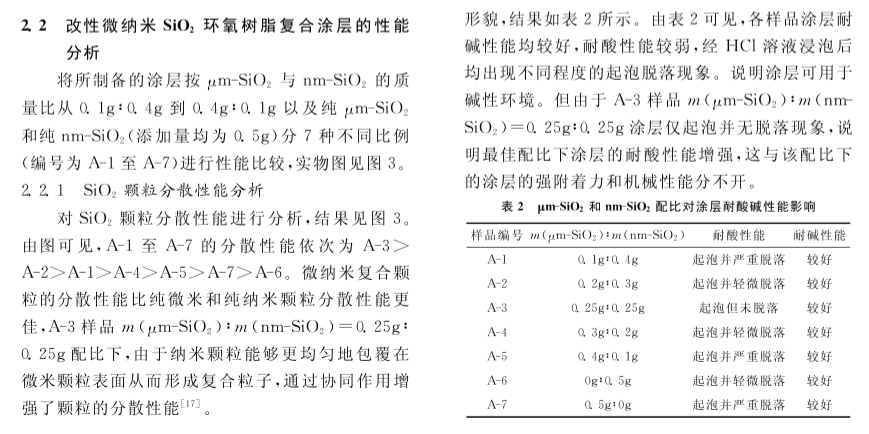

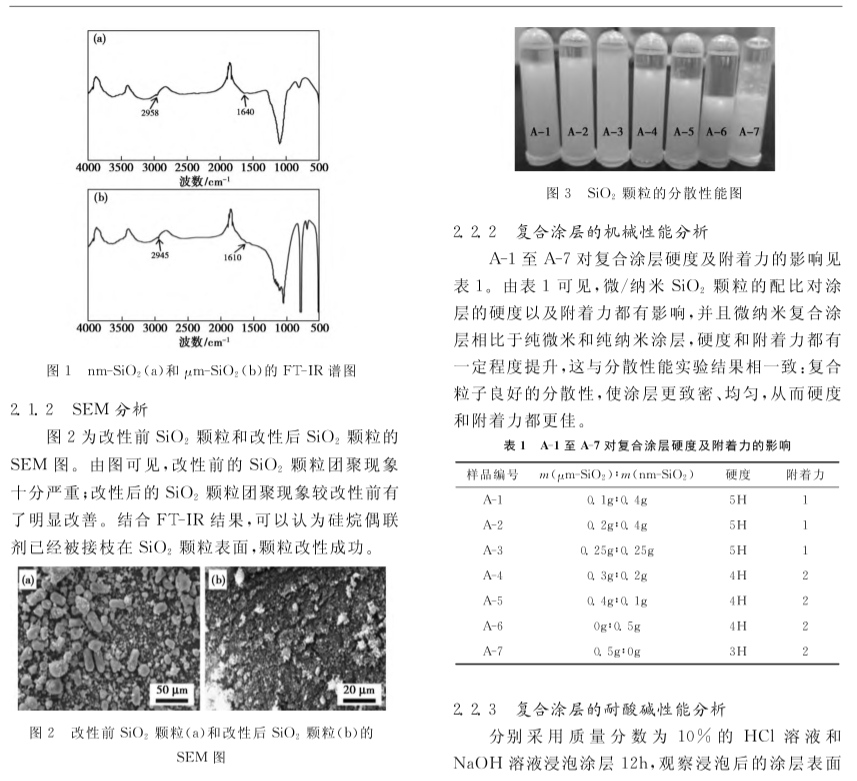

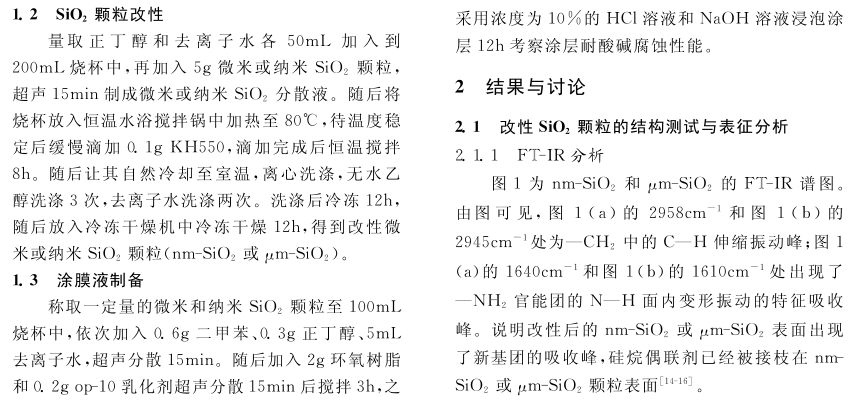

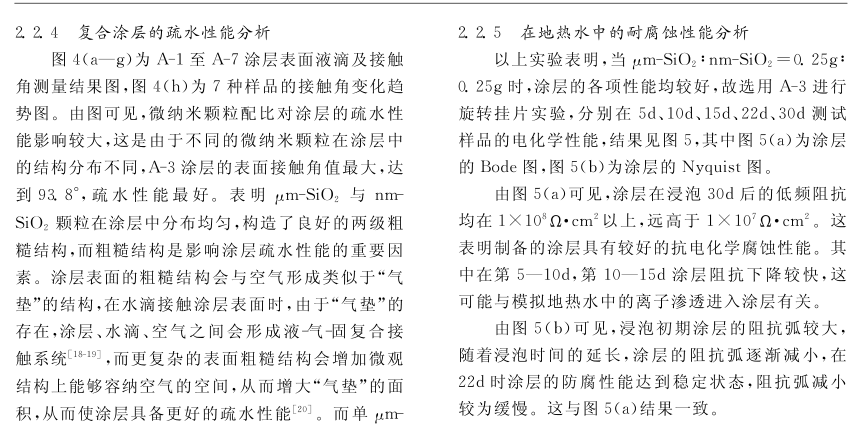

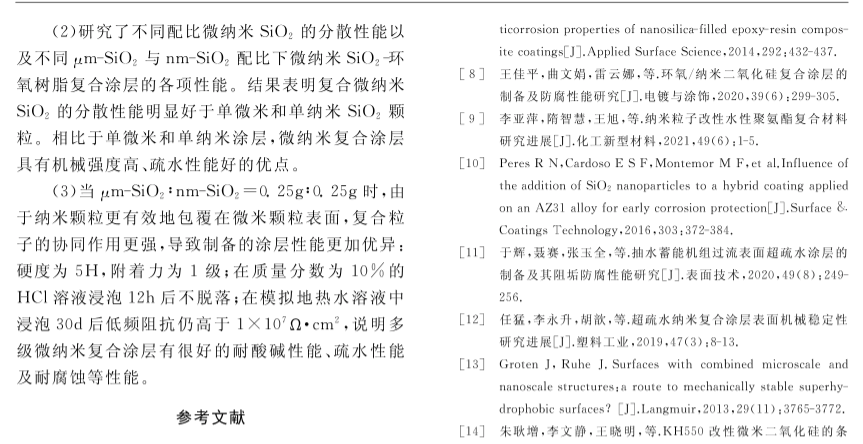

摘　要：采用γ-氨丙基三乙氧基硅烷(KH550)为偶联剂，以有机溶剂正丁醇为分散剂对微纳米SiO₂颗粒进行改性。利用傅里叶红外光谱仪、扫描电镜(SEM)对改性前后的粒子进行表征分析，结果表明SiO₂颗粒被成功改性，颗粒团聚现象明显改善。将改性后的微纳米SiO₂颗粒与环氧树脂基底复配得到微纳米SiO₂/环氧复合涂层。考察不同微纳米颗粒配比下的分散性能和涂层的硬度、接触角等性能参数，以及在酸碱条件下的起泡及脱落现象。而后将涂层浸泡到旋转挂片机中进行旋转挂片实验，介质为模拟地热水。结果表明：具有多级微纳米复合结构的涂层具有优良的机械性能、疏水性能以及防腐性能;μm-SiO₂∶nm-SiO₂为0.25g∶0.25g时，所制备的微纳米复合涂层综合性能最好；此时硬度为5H，附着力为1级，耐酸碱性、疏水性、在地热水中的防腐性能优良。
