防腐涂料种类较多，按照涂层的使用寿命可以分为低（2-5年）中（5-15年）高（15年以上）三个等级；按照使用成膜物质分为环氧涂料、聚硅氧烷涂料、聚脲涂料等。本文推荐PA-8600聚酰胺蜡微粉应用在环氧防腐涂料。
一般涂料体系中，有机膨润土就可满足体系的流变性能需求，如防沉降、抗流挂、施工性能等；但对于高厚膜型防腐涂料而言 ，其添加量较高 ，不宜使用。而聚酰胺蜡具有添加量低、触变性强、抗流挂性能佳等特点，从而被广泛用于高厚膜型涂料。
PA-8600产品特征
PA-8600性能特点
100%活性的聚酰胺蜡粉，性价比高
不必预制凝胶，可直接加入涂料体系中
具有优异的触变性，提供更佳的防沉，抗流挂效果
分散性不受温度影响, 可在很宽的温度范围内发挥性能
热储存稳定性佳
PA-8600测评结果
聚酰胺蜡、膨润土和气相二氧化硅性能的核心在于活化后能够形成三维的网状结构。对有机粘土和气相二氧化硅而言这种结构是由单独的片或粒子间的氢键作用形成。这种结构非常容易被质子性溶剂破环，尤其是被环氧底漆中的固化剂胺基破坏。与这些产品相比，酰胺蜡流变助剂形成的氢键非常有序，高度有序的相互作用的酰胺纤维结晶形成的三维网络不会被固化剂的胺基基团破环。我公司开发的PA-8600与国外竞品的结构相当，如图1的核磁谱图，碳谱和氢谱均可一一对应。

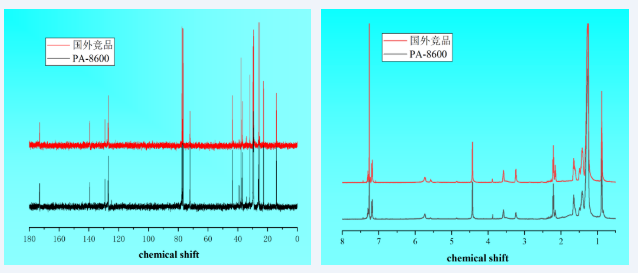

图1 PA-8600与竞品核磁图
极佳的防沉性能
灰色底漆中，分别添加了0.8%的PA-8600和竞品，放置于50℃烘箱中存储一个月后，可以看出添加了PA-8600后，体系的防沉性能较空白样有着明显提升，和添加了竞品的性能接近，如图2。
图2 50℃存放一个月防沉图
（左：空白 中：PA-8600 右 ：竞品）
优异的抗流挂性能
从图3的流挂测试可以看出，添加PA-8600流挂膜厚450微米，添加竞品蜡粉流挂膜厚400微米，PA-8600抗流挂性能略好，这是由于PA-8600特殊的流变性能决定的。

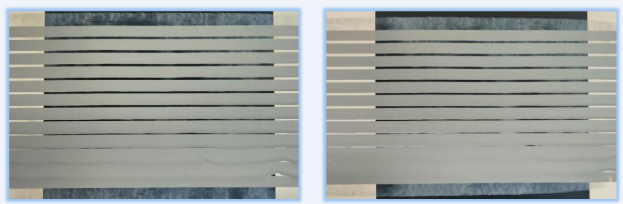

图3 流挂测试图
（左：PA-8600 450微米 右：竞品 400微米）
快速的粘度恢复性能
PA-8600具有快速的粘度恢复性能，如图4三段式粘度测试，第一段剪切速率为0.1 1/s，第二段剪切速率为1000 1/s，第三段剪切速率为0.1 1/s，第一段与第二段PA-8600与竞品粘度相当，第三段剪切速率重新恢复后，红色线条PA-8600恢复速率优于竞品。这也是PA-8600的抗流挂较好的原因。

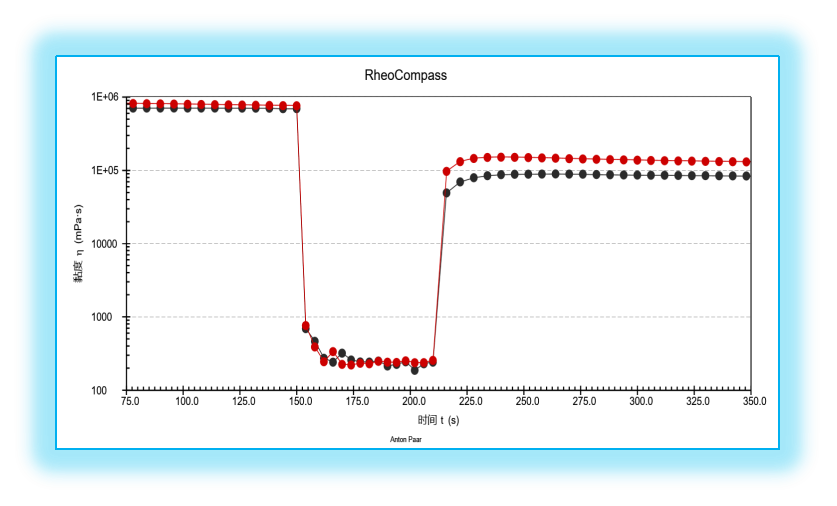

图4 涂料的粘度恢复曲线
（红色：PA-8600 黑色：竞品）
良好的储存稳定性能
环氧涂料储存后抗流挂性能下降是行业难题，添加聚酰胺蜡后也有下降趋势，但依然可以满足使用要求。PA-8600流挂膜厚从450微米到400微米，竞品流挂膜厚从400微米到350微米。

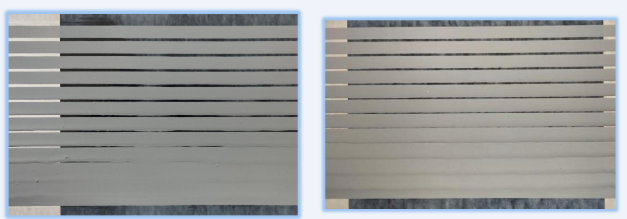

图5 热储后流挂测试图
（左：PA-8600 400微米 右：竞品 350微米）
(0)
