1、沉淀硫酸钡SG-3000介绍
1.1产品介绍
SG-3000是云浮鸿志新材料有限公司采用新的硫酸法工艺生产的产品。过程严格控制各种参数，经过多道分级过滤，保证结晶粒子均匀。产品具有粒径分布范围窄、纯度高、耐酸耐碱、没有硫化物、没有臭味、无黑点杂质、白度高、吸油量低、表面能低、分散性好等特性。
1.2性能指标
1.3应用功能
（1）分散好：在产品制备中使用SG-3000，分散性好，不团聚，能缩短研磨分散时间。
（2）硬度低：沉淀硫酸钡莫氏硬度只有3级，不含二氧化硅等高硬度杂质，所以添加SG-3000对设备几乎没有磨损性。
（3）消光性：SG-3000粒径大，具有消光和光散射效果，可应用于各种哑光或半哑光涂料、光扩散塑料。
（4）白度高：在可见光谱中，SG-3000都有极高的反射系数，L值超过99%，相对天然硫酸钡显得更加纯白，而且是色中性。这样SG-3000就能更好保持产品的稳定和色调。
（5）高纯度：SG-3000产品纯度高，耐酸碱，不溶于水和任何有机溶剂，具有良好的耐候性。
（6）流动性：产品粒径分布集中，吸油量低，添加SG-3000的产品，即使在较高的浓度下，也有较好流动性能。

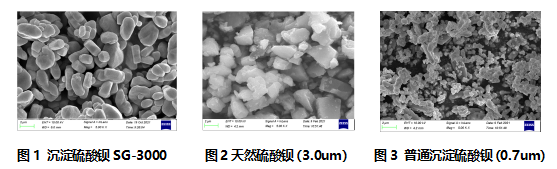

1.4电镜扫描图
2、实验对比部分
2.1沉淀硫酸钡SG-3000用于白色漆的制备方法
2.1.1 基础配方工艺

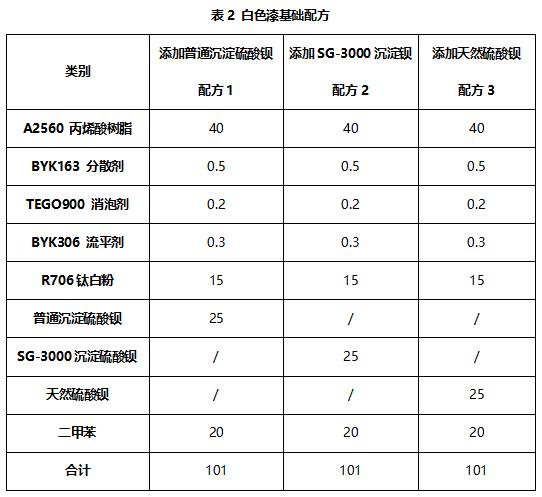

先将丙烯酸树脂、分散剂、消泡剂、二甲苯用分散机以800转分散10分钟，使浆料与助剂混合均匀。然后边搅拌，边添加硫酸钡，再加入玻璃珠（浆料：玻璃珠=1 ：1）以1800r/min高速研磨分散20分钟，检验细度达到25μm左右后待测。配方如表2所示。
2.1.2 实验对比样板制作
将待测清漆用100μm涂布器在透明玻璃片上制备漆膜，待自然干燥30分钟后放于80℃烘箱中干燥固化30分钟，取出冷却至室温后待测。
2.2数据对比分析
2.2.1 外观色相对比

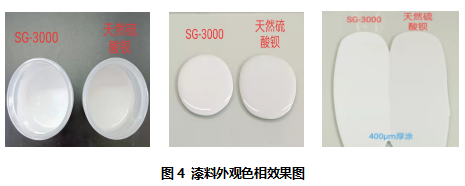

从图4可见，添加沉淀硫酸钡SG-3000与添加天然硫酸钡的白色哑光漆相比，在外观上差异较大，充分体现了SG-3000纯度高、白度高、无黑点杂质特点。天然硫酸钡由于杂质含量高，直接影响了其外观色相。
2.2.2 光泽度结果对比

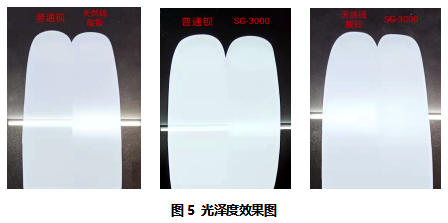

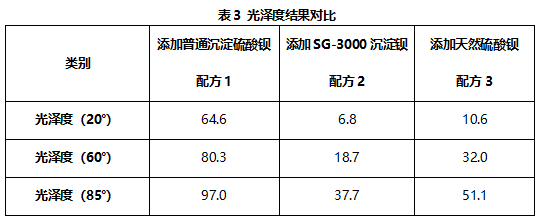

根据以上实验方法，比较不同硫酸钡对光泽度的影响，实验结果如表3、图5所示。
从表3数据与图5可见，分别添加普通硫酸钡、天然硫酸钡、沉淀硫酸钡SG-3000的白色哑光漆，光泽度方面存在较大差别。普通硫酸钡的光泽度高，不适用于哑光系列。天然硫酸钡具有一定的消光性，但消光强度比SG-3000差。SG-3000的漆面平整光滑，光泽度均匀，柔和度高，是天然硫酸钡所不能及的。
2.2.3 遮盖力结果对比

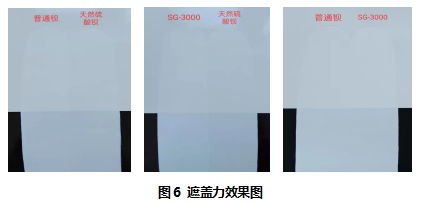

根据以上实验方法，比较不同硫酸钡对遮盖力的影响，实验结果如图6所示。
从图6可看出，分别添加普通硫酸钡、天然硫酸钡、沉淀硫酸钡SG-3000的白色哑光漆，由于天然硫酸钡的杂质含量高，直接影响了白色哑光漆的遮盖力。SG-3000的遮盖力明显优于普通硫酸钡与天然硫酸钡。
2.2.4 L、a、b值数据对比

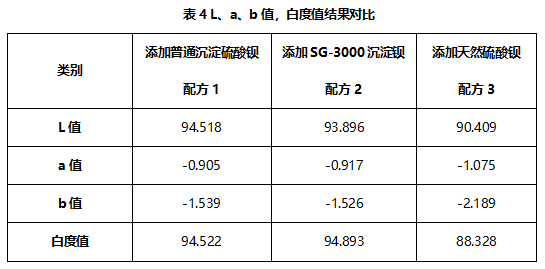

通过色差仪对不同样板的L、a、b值，白度值进行数据分析测试，实验结果如表4所示。
※ L、a、b值附加说明
2.2.5 耐候性结果对比

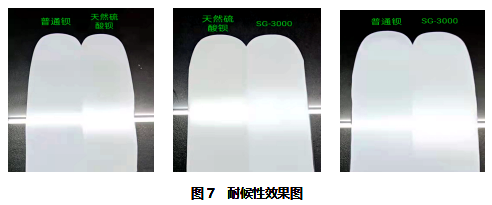

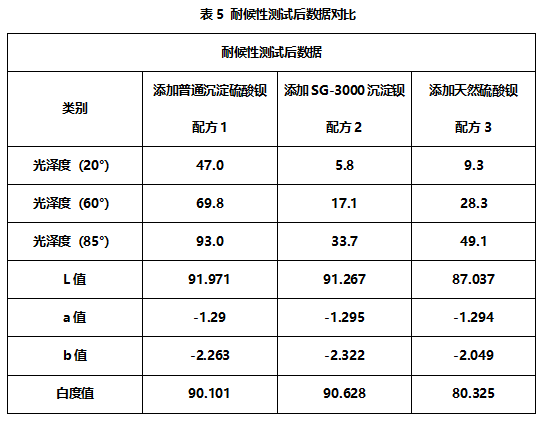

根据以上实验方法，比较不同硫酸钡对耐候性的影响，实验结果如表5、图7所示。
从表5数据与图7可见，分别添加普通硫酸钡、天然硫酸钡、沉淀硫酸钡SG-3000的白色哑光漆经耐候性测试后，光泽度和色相均有不同程度的改变。其中添加普通硫酸钡的光泽度降幅最大，其次是天然硫酸钡，SG-3000因采用了特殊的生产工艺，使其在耐候性方面具有一定优势。
2.2.6 防沉性差异对比

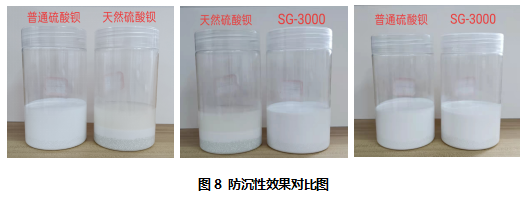

通过对3个白色哑光漆进行储存稳定性实验观察，存放时间为30天，实验结果如图8所示。
从图8可看出，添加沉淀硫酸钡SG-3000与添加普通硫酸钡的白色哑光漆相比，无明显分层现象，在不添加沉助剂的情况下，两者均有一定的防沉效果。而在相同条件下，添加天然硫酸钡的白色哑光漆则出现了明显的分层现象和硬沉淀。由此可见，沉淀硫酸钡SG-3000本身的悬浮性好于天然硫酸钡。
3、实验结论
（1）沉淀硫酸钡SG-3000因其纯度高、杂质少，故做成的漆料外观纯白。与之相比的普通硫酸钡就显得逊色许多，色泽暗淡、白度低。
（2）在涂料体系中添加沉淀硫酸钡SG-3000，可改善漆膜流平性，使光泽度更均匀柔和，从而获得最佳的消光效果。
（3）在涂料体系中添加沉淀硫酸钡SG-3000，可起到明显的消光作用，用于半哑光、全哑体系中，可减少其它哑粉的添加量，降低整体成本。
（4）添加沉淀硫酸钡SG-3000，除了具有优异的消光性，其良好的分散性及白度，给白漆提供了优良的遮盖力。加上它较好的悬浮性能，可有效改善涂料的防沉性和防流挂性。
（5）沉淀硫酸钡SG-3000因经过特殊的表面处理，赋予了它优良的耐候性及耐酸碱性，使漆膜不易黄变、粉化、失光。
(0)
