一、改性沉淀硫酸钡M-700K1介绍
1.1产品介绍
M-700K1是云浮鸿志新材料有限公司采用全新的硫酸法工艺生产，用碳酸钡加硫酸进行反应，生成超细沉淀硫酸钡。采用偶联剂改性处理，过程严格控制各种参数，经过多道分级过滤，保证结晶粒子均匀。产品具有粒径分布范围窄、耐酸耐碱、没有硫化物、没有臭味、无黑点杂质、白度高、比表面积大、分散性好、透明度高、光泽度高、悬浮性好等特性。可广泛应用于各种涂料、油墨色浆，能显著提高制品表面光泽度、显色性、防沉性、耐水性，从而降低成本。

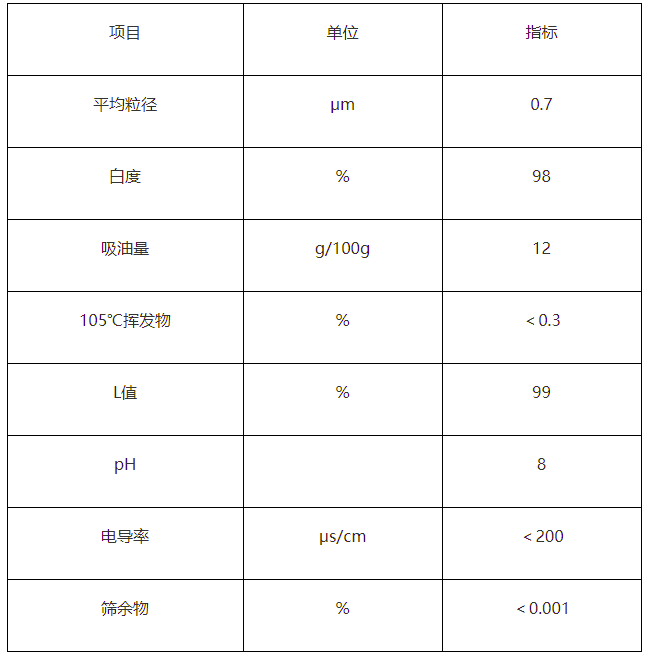

1.2技术指标
1.3产品优势
① 纯度高、耐酸碱、防腐性好、耐候性好。
② 比表面积低，容易润湿，表面能低，分散性好。
③ 不同于普通工艺生产，几乎没有硫化物，没有气味。
④ 粒径均匀，吸油量低，减少VOC，具有很好的流平性。
⑤ 白度高，色中性，具有超高的光泽度，可减少制品色差。
⑥ L值高，偏蓝相，具有空间位隔效应，能减少钛白粉用量。
⑦ 杂质少，无黑点，无有害物质，能保证制品安全性和清洁性。
⑧ 硬度适中，不含石英等杂质，可减少涂料研磨时间和损耗率。
二、试验情况
2.1改性沉淀硫酸钡M-700K1用于白色体系
涂料配方工艺：先将A2560丙烯酸树脂、硫酸钡、钛白粉、分散剂、消泡剂、二甲苯以2000转分散20分钟，再加入流平剂，然后1000转分散5分钟后，过滤即好。（浆料：玻璃珠=1 ：1）
原料名称 |
配方A（%） |
配方B（%） |
配方C（%） |
A2560丙烯酸树脂 |
55 |
55 |
55 |
TEGO904W消泡剂 |
0.1 |
0.1 |
0.1 |
BYK110分散剂 |
0.3 |
0.3 |
0.3 |
BYK300流平剂 |
0.1 |
0.2 |
0.2 |
M-700K1（改性） |
25 |
/ |
/ |
M-700（未改性） |
/ |
25 |
/ |
普通沉淀钡 |
/ |
/ |
25 |
R706钛白粉 |
10 |
10 |
10 |
二甲苯 |
10 |
10 |
10 |
2.2沉淀硫酸钡耐老化性能对比
项目 |
配方A（%） |
配方B（%） |
配方C（%） |
光泽（60°） |
85.7 |
85.3 |
84.2 |
A值 |
-0.961 |
-1.081 |
-0.89 |
B值 |
-0.702 |
-0.608 |
-0.765 |
L值 |
95.717 |
95.701 |
95.679 |
白度 |
95.992 |
95.257 |
95.001 |
2.3老化箱测试12小时结果
项目 |
配方A（%） |
配方B（%） |
配方C（%） |
光泽（60°） |
62.9 |
40.8 |
24.9 |
A值 |
-1.063 |
-1.212 |
-1.1 |
B值 |
-0.577 |
-0.213 |
0.809 |
L值 |
95.345 |
95.069 |
92.344 |
白度 |
95.233 |
94.723 |
84.022 |
黄变/粉化 |
无黄变，粉化 |
轻微黄变，无粉化 |
严重黄变，无粉化 |

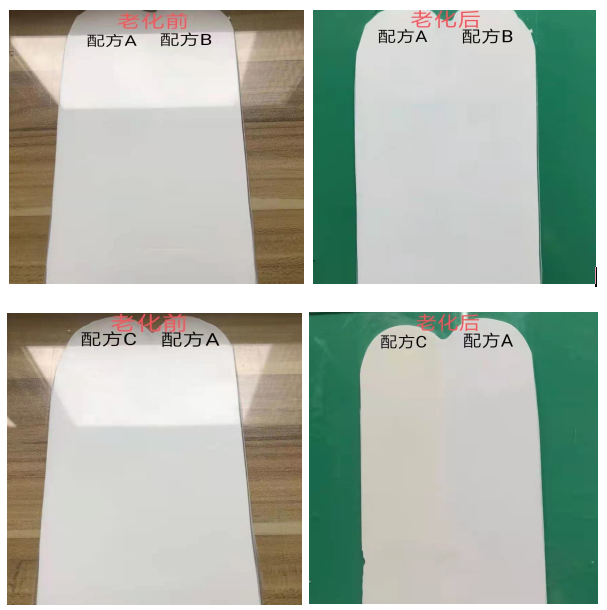

2.4沉淀硫酸钡老化前后光泽度变化
三、试验总结
3.1改性沉淀硫酸钡M-700K1能有效降低涂料成本。
3.2在适当范围内使用改性沉淀硫酸钡M-700K1替代钛白粉，不会影响纯色色浆以及色漆的色浓度和遮盖力，对涂料漆膜机械强度有一定的提高。
3.3在体系中添加改性沉淀硫酸钡M-700K1对漆膜光泽影响极小，在耐候性方面相比国产普通硫酸钡传统填料有明显提升，不易黄变、粉化。
3.4添加改性沉淀硫酸钡M-700K1能促进涂料漆膜流平，使光泽度更均匀，保光、保色性好。
(0)
