一、改性沉淀硫酸钡M-1000K1介绍
1.1产品介绍
M-1000K1是云浮鸿志新材料有限公司采用全新的硫酸法工艺生产,用碳酸钡加硫酸进行反应,生成超细沉淀硫酸钡。采用偶联剂改性处理,过程严格控制各种参数,经过多道分级过滤,保证结晶粒子均匀。产品具有粒径分布范围窄、耐酸耐碱、没有硫化物、没有臭味、无黑点杂质、白度高、比表面积大、分散性好、透明度高、光泽度高、悬浮性好等特性。可广泛应用于各种涂料、油墨色浆,能显著提高制品表面光泽度、显色性、防沉性、耐水性,从而降低成本。

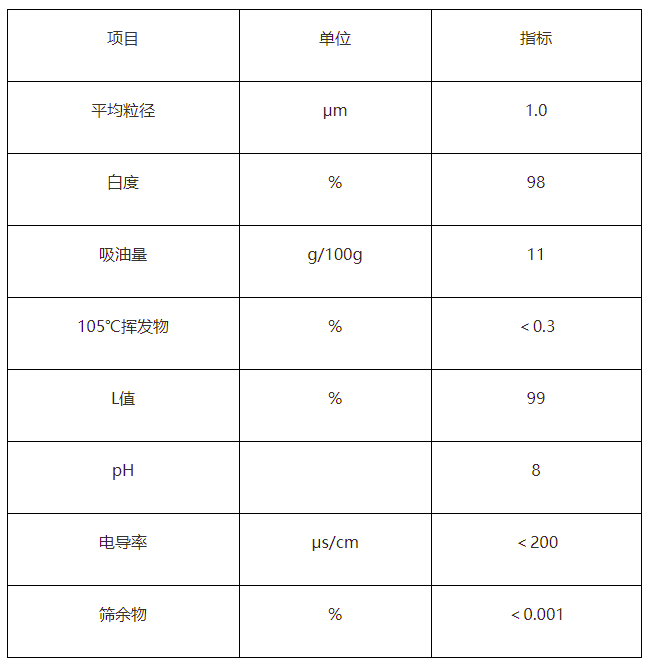

1.2技术指标
1.3产品优势
① 纯度高,耐酸碱,防腐性好,耐候性好。
② 比表面积低,容易润湿,表面能低,分散性好。
③ 不同于普通工艺生产,几乎没有硫化物,没有气味。
④ 粒径均匀,吸油量低,减少VOC,具有很好的流平性。
⑤ 白度高,色中性,具有超高的光泽度,可减少制品色差。
⑥ L值高,偏蓝相,具有空间位隔效应,能减少钛白粉用量。
⑦ 杂质少,无黑点,无有害物质,能保证制品安全性和清洁性。
⑧ 硬度适中,不含石英等杂质,可减少涂料研磨时间和损耗率。
二、试验情况
2.1改性沉淀硫酸钡M-1000K1用于白色体系
涂料配方工艺:先将丙烯酸树脂、钛白粉、沉淀硫酸钡、分散剂、消泡剂、二甲苯高速分散15-20分钟,再加入流平剂,然后中速分散5分钟后,过滤即好。(浆料:玻璃珠=1 :1)
原料名称 | 配方A(%) | 配方B(%) | 配方C(%) |
丙烯酸树脂 | 60 | 60 | 57.5 |
TEGO904W消泡剂 | 0.1 | 0.1 | 0.1 |
BYK110分散剂 | 0.2 | 0.2 | 0.2 |
BYK300流平剂 | 0.2 | 0.2 | 0.2 |
R706钛白粉 | 25 | 22.5 | 25 |
M-1000K1 | / | 2.5 | 2.5 |
二甲苯 | 15 | 15 | 15 |
2.2性能对比
项目 | 配方A(%) | 配方B(%) | 配方C(%) |
光泽(60°) | 85.8 | 85.5 | 86.2 |
细度μm | 12.5 | 15 | 12.5 |
A值 | -0.947 | -0.961 | -1.181 |
B值 | -0.705 | -0.712 | -0.798 |
L值 | 95.717 | 95.471 | 95.791 |
白度 | 95.595 | 95.622 | 96.002 |

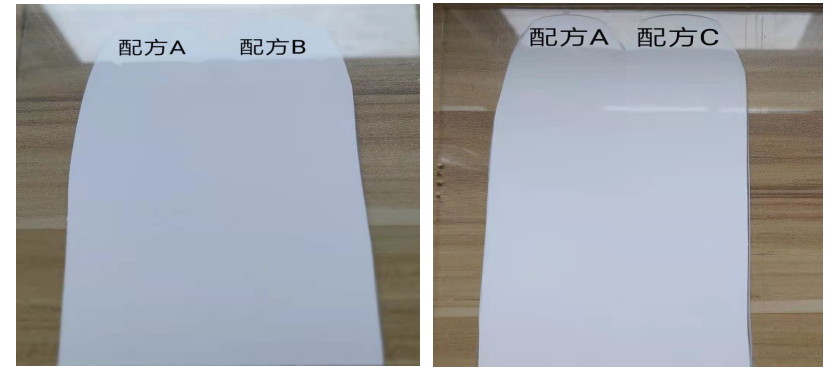

2.3添加沉淀硫酸钡色泽对比

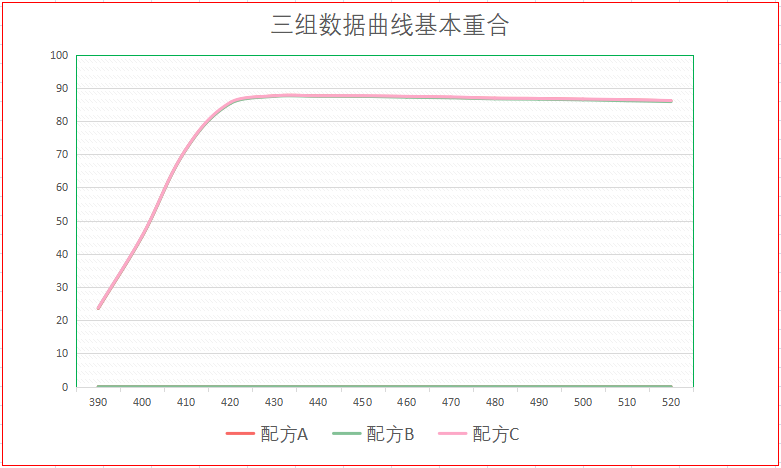

2.4添加改性沉淀硫酸钡M-1000K1后的光谱吸收曲线变化图
三、试验总结
3.1在适当范围内使用改性沉淀硫酸钡M-1000K1替代钛白粉,不会影响纯色色浆以及色漆的色浓度和遮盖力,可在一定程度上提高白色漆的白度,保色性佳。
3.2改性沉淀硫酸钡M-1000K1分散性,润湿性好,不影响钛白粉分散的同时能促进漆膜颜色的均匀分布,不易浮色发花。
3.3在白色体系中增加改性沉淀硫酸钡M-1000K1组分后,漆膜光泽度优异,保光性好。
