一、沉淀硫酸钡M-700K2介绍
1.1产品介绍
沉淀硫酸钡M-700K2是云浮鸿志新材料有限公司采用全新的硫酸法工艺生产,用碳酸钡加硫酸进行反应,生成超细沉淀硫酸钡。采用偶联剂改性处理,过程严格控制各种参数,经过多道分级过滤,保证结晶粒子均匀。产品具有粒径分布范围窄、耐酸耐碱、没有硫化物、没有臭味、无黑点杂质、白度高、比表面积大、分散性好、透明度高、光泽度高、悬浮性好等特性。可广泛应用于各种涂料、油墨色浆、改性塑料中,能显著提高制品表面光泽度、显色性、防沉性、触变性、耐水性,从而降低成本。

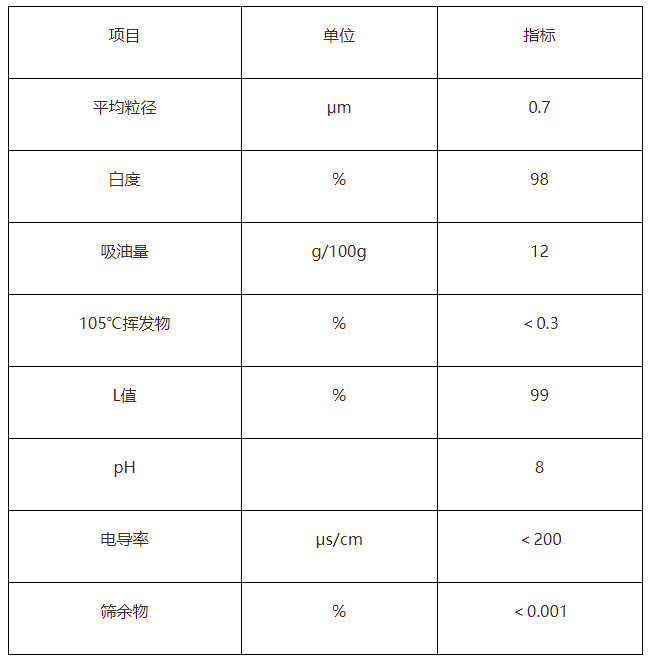

1.2技术指标
1.3产品优势
可以有效地降低制品收缩率,保证制品尺寸准确性。
分散好,具有高光泽,无麻点等特点。
偶联剂表面处理与树脂有良好亲和性,在塑料里不易分层。
吸油值低,熔融指数比较高,具有很好的流动性。
产品粒径小,具有较高的力学性能。
杂质少,能保证制品的安全性和表面清洁性。
二、试验情况
2.1工艺配方
将M-700K2、FC05、PP\-T30S经过高速混合机混合,经过双螺杆机热熔捏合后挤出切粒后得到粒子。
原料 | 配方1 | 配方2 | 配方3 | 配方4 | 配方5 |
M-700K2 | 0 | 5g | 5g | 10g | 10g |
亨斯曼FC05 | 50g | 45 | 50g | 40g | 50g |
PP-T30S | 450g | 450g | 450g | 450g | 450g |
2.2力学性能检测
在PP-T30S中添加M-700K2和钛白粉注塑(实验使用佛山市金中河机械有限公司的JYZ—28型注塑机),测试设备(数显悬臂梁冲击试验机:LX-XJJ-1.1、万用拉力机:LX-1021)、光泽度计。
2.3产品拉伸测试条件
参照GBT1040.1-2006塑料拉伸性能的测定
项目: | 添加不同含量硫酸钡 | 测试人员: | 1号 | 测试日期: | 2020/10/21 13:35 |
材料名称: | 塑料 | 测试标准: | 断点 | 断点: | 断点>5% |
测试速度: | 100.000mm/min | 每组样品数量: | 5个 |

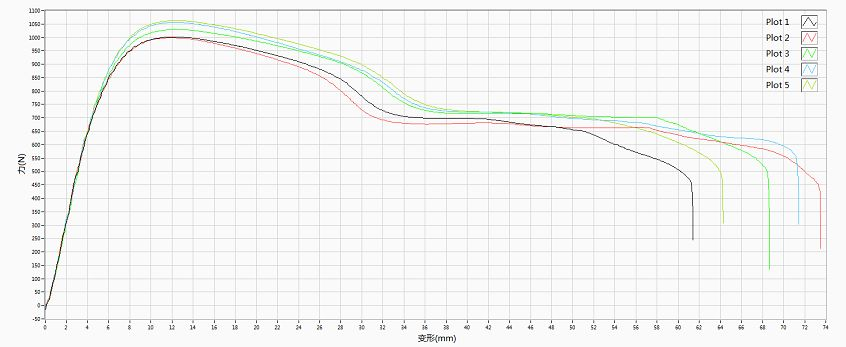

项目 | 配方1 | 配方2 | 配方3 | 配方4 | 配方5 |
最大力 | 998.416 | 1001.848 | 1029.306 | 1015.981 | 1062.551 |
拉伸强度 | 33.56 | 33.676 | 34.599 | 33.895 | 35.716 |
伸长率 | 612.747 | 511.721 | 572.009 | 535.199 | 535.553 |

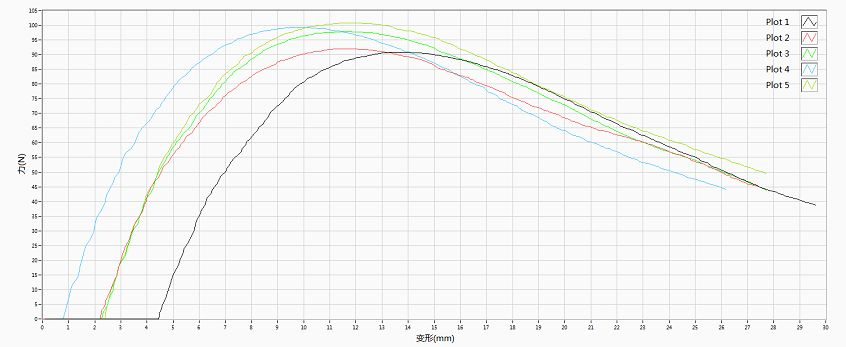

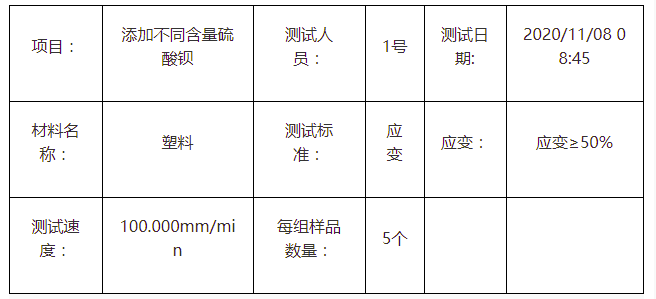

2.4产品三点抗弯测试条件
项目 | 配方1 | 配方2 | 配方3 | 配方4 | 配方5 |
最大力 | 90.811 | 91.987 | 97.871 | 92.244 | 100.813 |
弯曲强度 | 52.951 | 53.637 | 57.068 | 53.868 | 58.783 |
弹性模量 | 909.756 | 1017.833 | 950.289 | 1024.595 | 1014.598 |
2.5产品冲击测试报告
项目 | 配方1 | 配方2 | 配方3 | 配方4 | 配方5 |
冲击J/m | 3.513 | 3.747 | 3.917 | 3.819 | 4.34 |
2.6产品表面光泽
产品60°光泽及白度测试报告
项目 | 配方1 | 配方2 | 配方3 | 配方4 | 配方5 |
60°光泽 | 66 | 66 | 67 | 67 | 73 |
L值 | 96.203 | 96.556 | 96.67 | 96.591 | 96.702 |
a值 | -0.243 | -0.244 | -0.26 | -0.258 | -0.268 |
b值 | 3.126 | 2.781 | 2.745 | 2.761 | 2.778 |
CIE | 73.808 | 76.45 | 76.899 | 76.637 | 76.785 |
2.7制品收缩率
收缩率测试报告
项目 | 配方1 | 配方2 | 配方3 | 配方4 | 配方5 |
制品收缩率 | 1.445 | 1.452 | 1.429 | 1.456 | 1.410 |
三、试验总结
3.1 硫酸钡具有相当独特的化学稳定性,不会与配方体系中其他主分物质发生反应而带来不良效果,可适用于体系配方中。
3.2 添加M-700K2替代钛白粉注塑,塑料的力学性能基本不会下降,甚至还有提高。增量可降低塑料的收缩率,提高塑料制品及部件的尺寸稳定性。
3.3 添加M-700K2能提高白度和遮盖力,提高塑料的表面光泽和亮度,具有优良的耐光性、耐候性和耐酸性,化学惰性良好和表面能适中,从而延长产品使用寿命。
3.4 添加M-700K2作为填料可改进塑料的加工性,能够提高树脂的流动性,改进其加工性。
3.5添加M-700K2可以使制品表面具有比较好的色调与高光泽度,且具有良好机械特性与耐磨性。
