Gemini® 383 水性羟基丙烯酸乳液的性能研究

Gemini® 383是双子星推出的一款羟值为1.1的阴离子型羟基丙烯酸乳液，湿膜及干膜通透性优异，暖木效果好，漆膜硬度高，化学品耐性优异，对基材及漆膜表面的附着力性能突出，推荐用于双组份木器漆，底面通用，易消光，漆膜低哑度时通透性保持优异。

产品特点如下：

●湿膜及干膜通透性优异，暖木效果好

●优异的耐化学品性

●优异的附着力，包括溶剂型底漆

●优异的硬度,硬度提升快

●低羟值，对固化剂需求量低

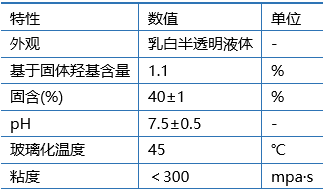

典型特性

应用范围：

水性双组份木器漆清漆、白漆

配方建议：

Gemini^® 383用于水性清漆或色漆，适合的水性助剂推荐如下。

消泡剂：Tego Airex 902W, BYK-025, BYK-028；

基材润湿剂：BYK-346，TEGO Wet 270，SN-4745；

手感/抗粘连助剂：TEGO Glide 410，TEGO Glide 482；

蜡乳液/分散体：Michem Emulsion 39235,Michem Emulsion 91240G；

成膜助剂：Dowanol DPM, Dowanol DPnB,  Dowanol BCS；

分散剂：DISPERBYK-190,TEGO Dispers 752W, SILOK 7170W；

消光剂：Gemini^® 4018, Grace Syloid ED-30, Grace Syloid 7000,  ACEMATT OK-520(Degussa)；

防沉/抗流挂助剂： BYK Laponite RDS, ELEMENTS BENTONE^®DE；

固化剂：Aquolin^®268；

双子星几款水性木器用水性羟丙树脂性能对比

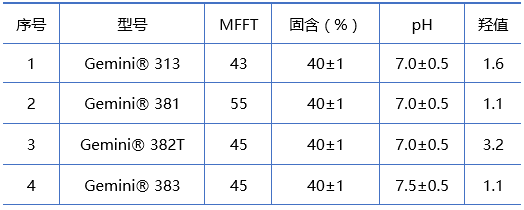

我们把公司现有几款木器羟丙树脂进行性能对比测试，包括：

通过表1测试配方配得成品漆后制板:

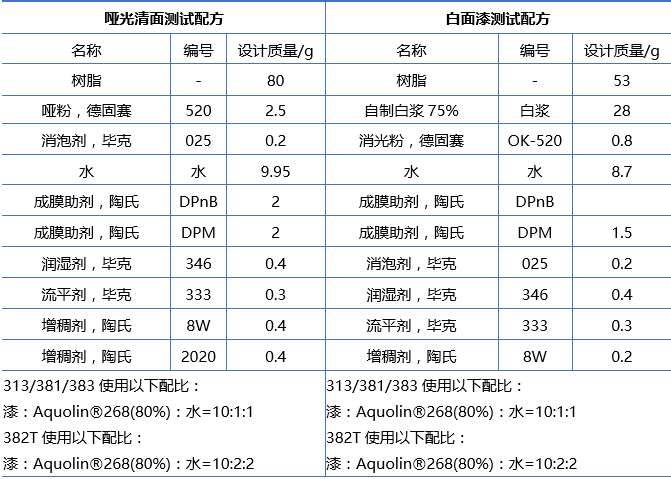

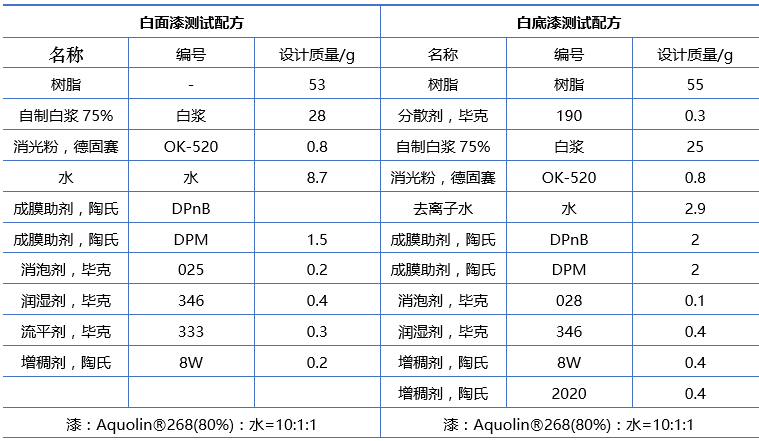

表1 树脂测试配方

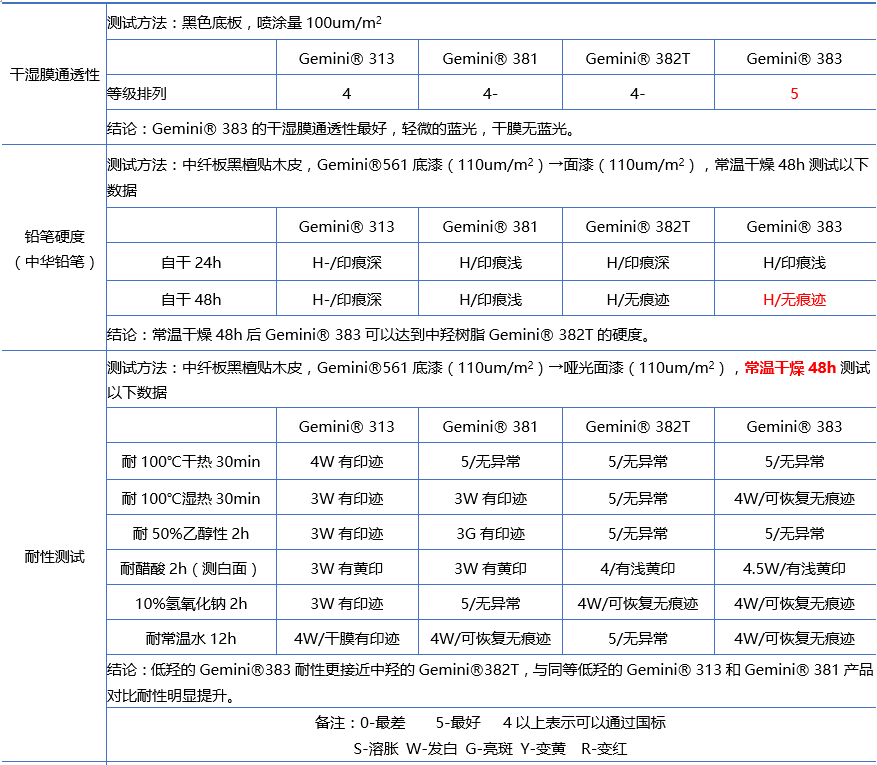

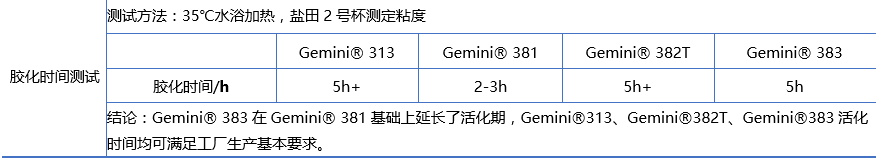

基材选取同一批次橡胶木板20cm×30cm，统一每遍喷漆量为55g，底漆统一用Gemini® 561，喷漆粘度为70S±3S，底漆统一自干2天后喷涂面漆，记录每遍漆的测试结果。数据记录如下：

市售类似产品性能对比测试

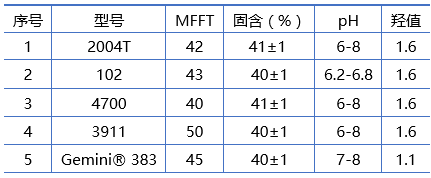

我们筛选了市面几款低羟有一定代表性的树脂进行性能对比测试，包括：

制板测试配方如下所表2示:

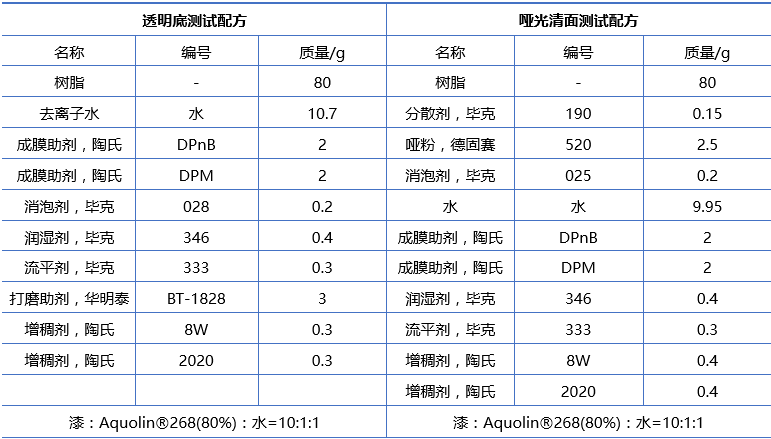

表2 树脂测试配方

水性异氰酸酯固化剂会与水以及带羟基的溶剂发成反应，所以水性体系中异氰酸酯基与羟基的当量比按照1.2-1.6为佳。在该组产品对比中，主剂与固化剂配比按照异氰酸酯基与羟基的当量比为1.3-1.4进行配制。

基材选取同一批次橡胶木板20cm×30cm，统一每遍喷漆量为55g，喷漆粘度为70S±3S，配比均为漆：Aquolin^®268(80%)：水=10:1:1，记录每遍漆的测试结果，结果如表3所示。

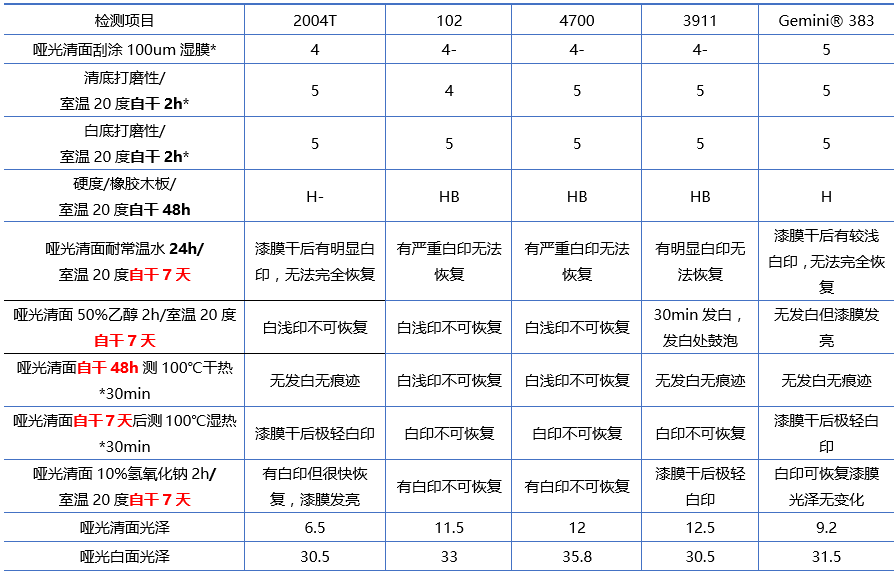

表3 实验数据对比表(20℃/68%RH）

备注：*中5 最好，1 最差。

从以上表格对比可知，Gemini^® 383湿膜通透性优异，添加同等异氰酸酯固化剂时起硬时间最快，添加同等哑粉情况下消光性较好，低哑度时耐醇性优异，耐干湿热性能好，可做到低光泽时保持优异的耐水性、耐干热及湿热性能，同时对粉料包裹性较好，白面漆50℃热储存粘度基本无变化。

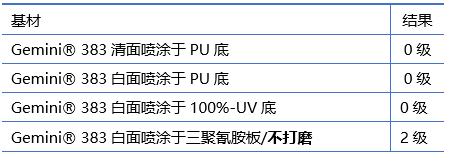

在非水性基材上的附着力测试

备注：以上测试固化剂使用Aquolin®268(80%)，漆:固化剂:水=10:1:1，其中0级最好，5级最差。

综上所述，Gemini^® 383耐性突出，附着力好，硬度上升快，清漆湿膜通透性好，推荐用于水性木器漆双组份清漆及白漆的制备。

目前该产品已经进驻优料库，如需索样请点击：双子星Gemini^® 383水性羟基丙烯酸乳液。
