蔡 鹏
(江西省建筑材料工业科学研究设计院,南昌 330001)
摘要: 采用优质乳液为基料,以空心玻璃微珠、陶瓷微珠和纳米金属氧化物为功能填料,研制开发了高耐沾污的反射隔热涂料,同时添加无机纳米颜料,制得不同明度的反射隔热涂料,并对其太阳光反射比、半球发射率和隔热温差进行测试。结果表明:高明度反射隔热涂料具有较高的太阳光反射比和半球发射率,隔热温差明显,节能效果突出。
关键词: 反射隔热涂料; 太阳光反射比; 半球发射率; 明度; 隔热温差
0 引言
太阳的照射给人类的生存和生活提供了必备条件,但夏季太阳的强烈辐射,给人类的生活和工作带来了极大的不便。反射隔热涂料是一种新型节能装饰涂料,用于建筑物表面以达到降低建筑物内部温度、减少空调等能源消耗的目的。目前建筑反射隔热涂料按作用机理分为阻隔型、反射型和辐射型隔热涂料等3种类型。最理想的反射隔热涂料是具有3种隔热机理协同作用的涂料,以获得良好的隔热效果[1]。此外,随着纳米粉体技术的发展,纳米功能颜料的不断涌现,在涂料中添加适量的无机纳米颜料,可使建筑反射隔热涂料的综合性能大幅提升。因此,研制不同明度纳米建筑反射隔热涂料,满足不同客户需求,对于促进建筑节能、环保具有重要意义。
1 试验部分
1.1 原材料
乳液:市售;金红石钛白粉R-902:杜邦公司;煅烧高岭土(1 250目):宜兴市诚质化工原料有限公司;玻璃微珠(10 ~ 30 μm):广州伊高化工有限公司;纳米金属氧化物(100 ~ 800 nm):上海羽唐实业有限公司;陶瓷微珠(10 ~ 20 μm):3M公司;无机纳米颜料:科勒颜料有限公司;分散剂SN5040:广州冠志化工有限公司;润湿剂X405:陶氏化学;消泡剂8034L:科宁化工有限公司; AMP-95、丙二醇:广州冠志化工有限公司;醇酯-12:伊士曼化工公司;增稠剂TT-935:罗门哈斯;硅烷偶联剂KH-570:武汉市高创有机硅新材料有限公司;杀菌剂:罗门哈斯。
1.2 试验仪器
高速分散机,电子秤, CMT6104万能电子拉力试验机,色差计,超声波清洗器,C84-Ⅱ反射率测定仪,QFS涂层耐洗刷测定仪。

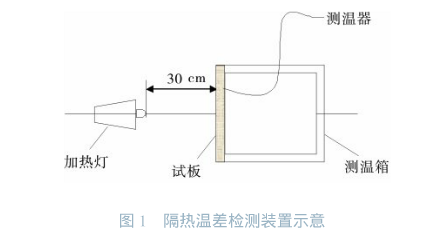

隔热温差检测装置按JG/T 235—2008《建筑反射隔热涂料》标准自制,如图1所示。
将制得的不同明度的反射隔热涂料涂覆在尺寸为100.0 mm×80.0 mm×1.0 mm的铝板上,按标准条件养护后,采用美国Devices & Services Company生产的AE1型辐射计和SSR-ER太阳光谱反射率仪,按照ASTM C 1549-02和ASTM C 1371-04方法测定涂料的太阳光反射比和半球发射率。
1.3 涂料的制备

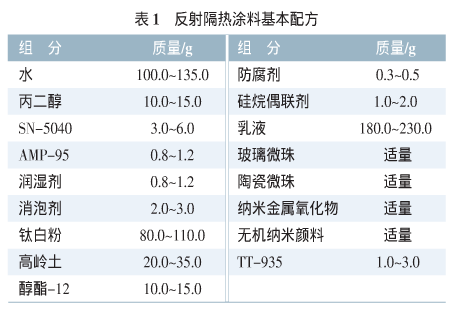

按表1的基本配方,称取部分水、部分硅烷偶联剂、润湿剂、分散剂和全部纳米金属氧化物、无机纳米颜料放在锥形瓶中,用超声波清洗器超声分散10 min,制得浆料以备用。
按表1的基本配方称取剩余的填料和助剂,在低速搅拌下,依次加入去离子水、润湿剂、分散剂、部分消泡剂、硅烷偶联剂、丙二醇等助剂搅拌混合均匀后,再加入钛白粉、高岭土、陶瓷微珠和上述制备的浆料进行高速分散研磨细化;低速搅拌下加入乳液、成膜助剂、玻璃微珠、杀菌剂、剩余的消泡剂,并调至合适的pH和黏度,过滤,出料。
2 结果与讨论
2.1 乳液的种类对涂膜性能的影响

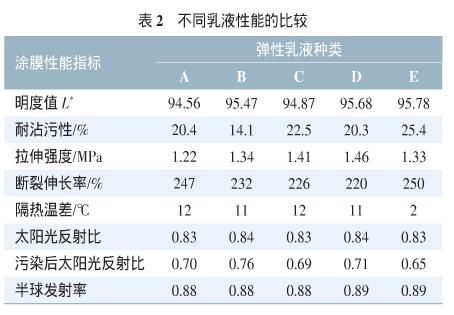

涂料主要由乳液、填料和助剂组成,乳液是涂料的成膜物,乳液的性能直接影响到涂膜性能的好坏,由于建筑反射隔热涂料主要用于建筑物外装饰面,其性能必须满足外墙的要求,具有良好的耐候性及保色性,优异的附着力及耐沾污性[2],选用市场上知名度较高的5种乳液制成弹性反射隔热涂料,不同乳液性能的比较见表2。
在控制其他填料、助剂不变的情况下,改变乳液的种类制得不同的弹性建筑反射隔热涂料,并对其性能进行测试。从表2可以看出,乳液的种类对涂膜的其他性能影响较小,对涂膜的耐沾污性能影响较大。弹性乳液A、C、D、E制成的涂料耐沾污性都在20%以上,而乳液B制成的涂膜耐沾污性较好,为14.1%。从表2还可以看出,在涂膜耐沾污之前,不同乳液制得的反射隔热涂料太阳光反射比和半球发射率较接近,主要是因为功能填料含量相同,明度值相近,太阳光反射比、半球发射率和隔热温差差别不大;在涂膜受污染之后,太阳光反射比差异较大,涂膜耐沾污好的太阳光反射比下降较小,涂膜耐沾污性差的太阳光反射比下降较多。因此,在制备建筑反射隔热涂料时,应选用乳液耐沾污性能好、耐候性好的乳液品种。
2.2 功能填料对涂膜性能的影响
建筑反射隔热涂料与普通涂料的区别主要是添加了功能填料,包括玻璃微珠、陶瓷微珠和纳米金属氧化物,由于玻璃微珠和陶瓷微珠具有较大的折光系数,当光照射到涂膜表面会发生多次反射,同时大部分热量会绕过功能填料进行传递,增加了热量传递的路径,提高涂膜的热阻 [3], 含有纳米金属氧化物的涂膜对光热具有较大的辐射作用。

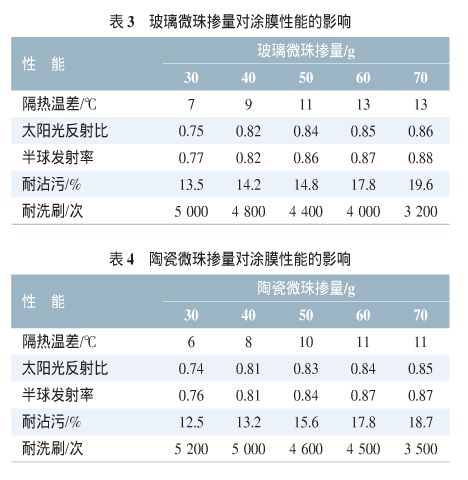

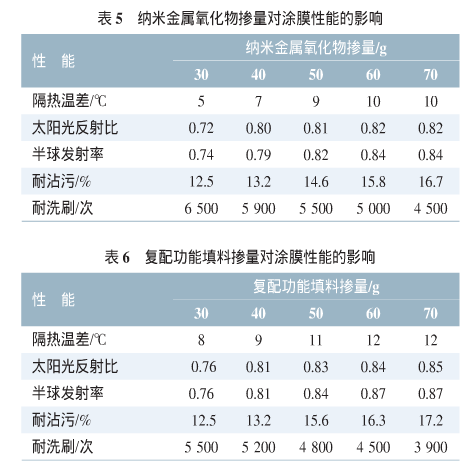

在基础配方中加入不同量的空心玻璃微珠、陶瓷微珠、纳米金属氧化物和复配的功能填料,研究不同功能填料对涂膜性能的影响,见表3 ~ 6。
从表3 ~ 6可以看出,随着玻璃微珠、陶瓷微珠、纳米金属氧化物和复配功能填料用量的增加,隔热温差、太阳光反射比和半球发射率增加,但涂膜耐沾污和耐洗刷性降低。在功能填料含量相同的情况下,隔热温差、太阳光反射比和半球发射率相关数据表明,功能填料隔热效果:玻璃微珠≥复配功能填料>陶瓷微珠>纳米金属氧化物;涂膜的耐沾污和耐洗刷性:纳米金属氧化物≥复配功能填料>陶瓷微珠>玻璃微珠。这主要和功能填料的粒径有关,玻璃微珠和陶瓷微珠粒径较大,折光系数大,反光强,隔热效果较好,功能填料粒径较大,制成的涂膜表面较粗糙,空隙较大,耐沾污性差;纳米金属氧化物为纳米级,粒径小,涂膜表面光滑平整,耐沾污性好,但反光隔热效果差。
将不同粒径的玻璃微珠、陶瓷微珠和纳米金属氧化物复配使用,可以充分发挥反射、阻隔、辐射的协同作用,弥补使用某一种功能填料的缺陷,不同粒径的功能填料可以形成互补,大小粒子在涂层中交错排布,小粒子有效地填充了大颗粒间的空隙,可以提高涂膜的密实度和表面的平整度,加上纳米填料的加入,可以提高涂膜的综合性能,从而提高涂层的耐沾污性,使涂膜长期具有较高的太阳光反射比和半球发射率[4]。
2.3 不同明度反射隔热涂料性能的研究
目前,对白色建筑反射隔热涂料生产工艺和应用研究较多,但白色反射隔热涂料存在光污染,耐沾污性差,而且在实际应用过程中白色涂料不足20%,不能满足客户的需求。因此急需研发不同明度(彩色)的建筑反射隔热涂料,大力推广应用,具有节能环保意义。在基础白色建筑涂料配方中加入不同量的无机纳米颜料,制得不同明度的反射隔热涂料,不同无机纳米颜料对涂膜性能的影响见表7。
从表7中可以看出,无机纳米颜料的加入对涂膜颜色、明度值、太阳光反射比和隔热温差影响较大,对涂膜的半球发射率影响不大。白色反射隔热涂料具有最高的太阳光反射比和隔热温差,明度值越小,太阳光反射比越小,隔热温差也越小。当L*≥80,称为高明度反射隔热涂料,高明度涂膜太阳光反射比大于0.70,隔热温差大于5 ℃;当40<L*<80;称为中明度反射隔热涂料,中明度涂膜太阳光反射比大于0.30,隔热温差大于4 ℃;当L*≤40,称为低明度反射隔热涂料,隔热温差大于3 ℃。明度值越大,颜色越浅,太阳光反射比越大,隔热效果越明显。
3 结语
1)乳液作为外墙涂料的主要成膜物质,也是影响涂膜性能指标的关键原料,在制备建筑反射隔热涂料时,应选用乳液耐沾污性能好、附着力强和耐候性好的乳液品种。
2)不同粒径的功能填料复配使用,可以充分发挥填料的反射、阻隔、辐射协同作用,制成的涂膜致密,表面光滑,耐沾污性好,使涂膜长期具有较高的太阳光反射比和半球发射率。
3)加入不同颜色的无机纳米颜料,可以制成不同明度的建筑反射隔热涂料,高明度建筑反射隔热涂料具有较高的太阳光反射比和半球发射率;中低明度建筑反射隔热涂料具有一定的节能效果,装饰性强,符合目前节能、环保趋势。
(文章发表于《现代涂料与涂装》2017-11期)
