韶关双子星材料科技有限公司推出的SZX-382T ，是一款水性羟基丙烯酸乳液，推荐与改性聚异氰酸酯固化剂搭配， 用于双组份木器漆，具有硬度高、化学品耐性优异及附着力优异的特点，底面通用，做到5度光泽以下亦可保持优异的耐性及板面效果。
应用方案介绍
一、 用于高硬度木器产品涂装（包括溶剂型底材）
（一） 基材
贴皮板， 实木板均可

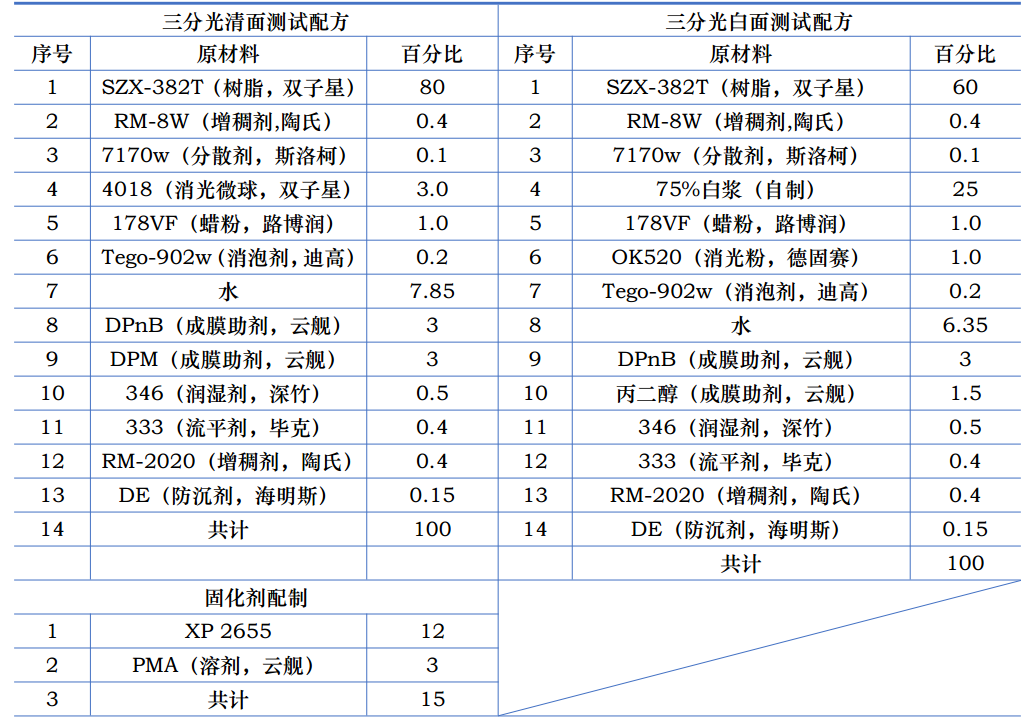

（二） 测试配方
（三） 涂装工艺

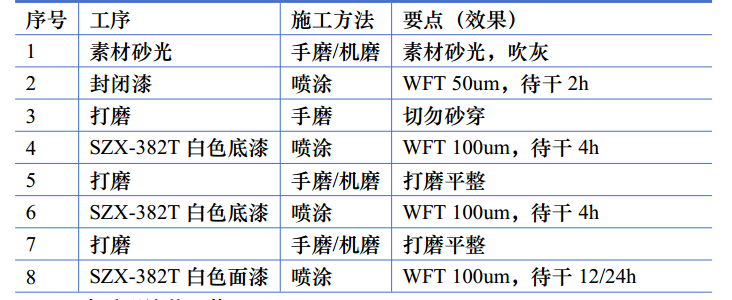

1、 哑光实色涂装工艺
温度： 25℃ 湿度： 70%

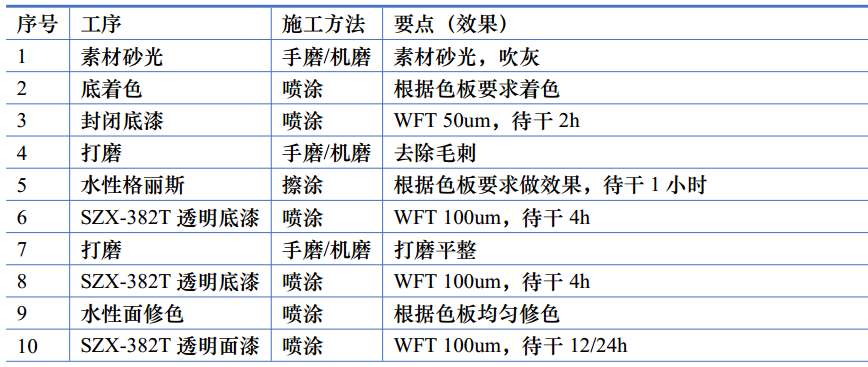

2、 哑光透明涂装工艺
温度： 25℃ 湿度： 70%
（四） 方案特点
优异的暖木效果： 在胡桃木基材上展现自然纹理。
底漆具有优异的打磨性。
冷热循环、 高温高湿通过测试。
丰满度好， 盖砂痕能力强。
低光泽漆膜具有同样优异耐性： 做到 5 度光泽以下亦可保持优异的耐性及板面效果。

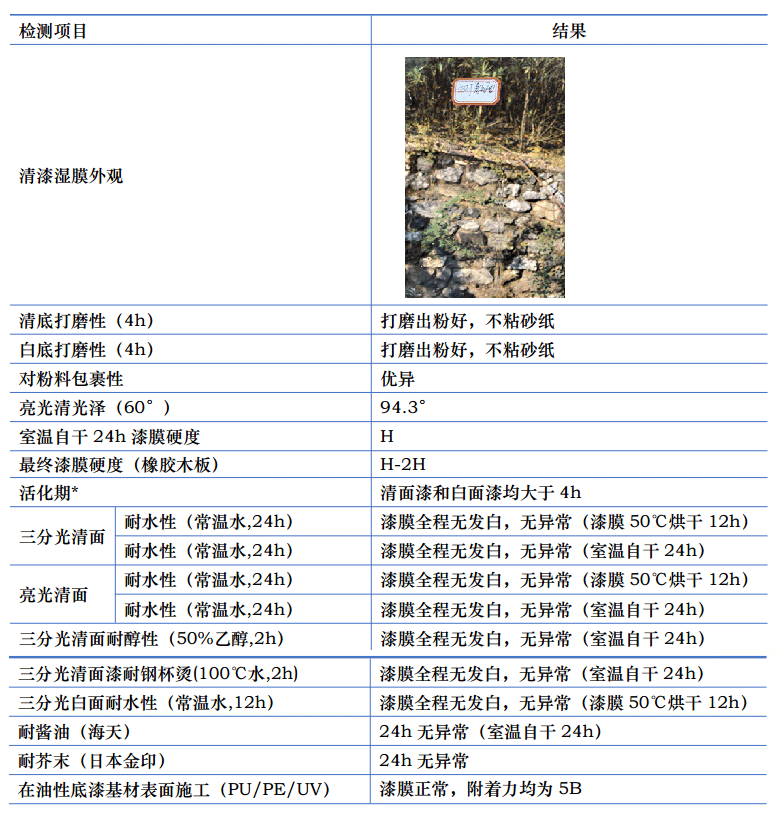

（五） 漆膜性能测试
活化期*： 固化剂使用 Bayhydur XP 2655(80%)， 漆:固化剂:水=10:2:2。
二、 用于工程机械产品涂装

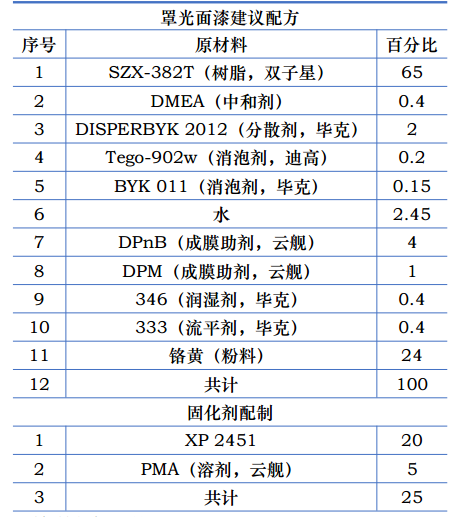

SZX-382T 由于其优异的硬度及耐性， 适用于制备工程机械的罩光面漆。 建议配方如下所示：

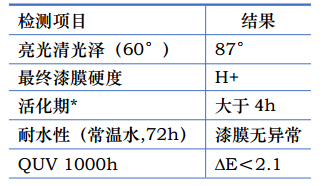

测得性能如下所示：
三、 用于塑胶产品涂装
目前水性双组份涂料已经广泛应用于各种塑胶件的涂装。 SZX-382T 由于其优异的硬度及耐性， 适用于制备高光泽高性能实色漆及银粉漆， 亦科用于双组份罩光面漆。

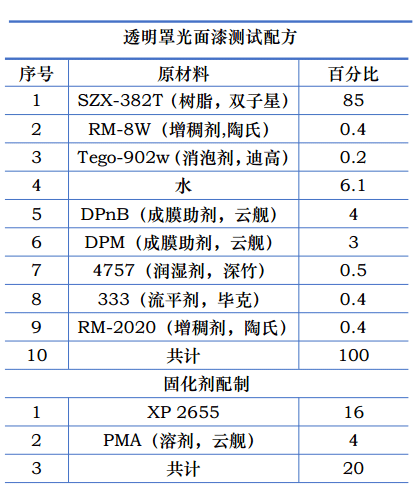

透明罩光建议配方如下所示：
以上配方需要加入20-30%的水稀释， 依据施工要求用水调节粘度， 喷涂后， 室温流平 10-15min， 再放入 70℃条件下烘烤 30min。
目前该产品已经进驻优料库，如需索样请点击：双子星水性羟基丙烯酸乳液SZX-382T。
(0)
