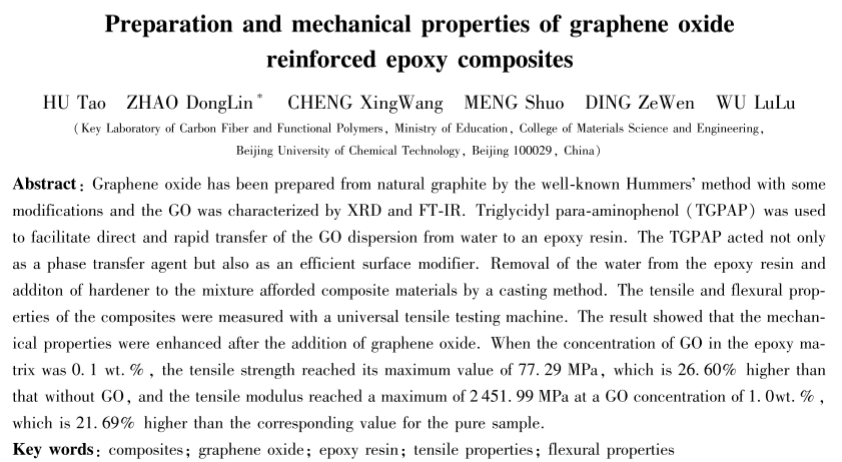

胡涛，赵东林 * ，程兴旺，孟朔，丁泽文， 吴路路
(北京化工大学 材料科学与工程学院 碳纤维及功能高分子教育部重点实验室, 北京 100029)

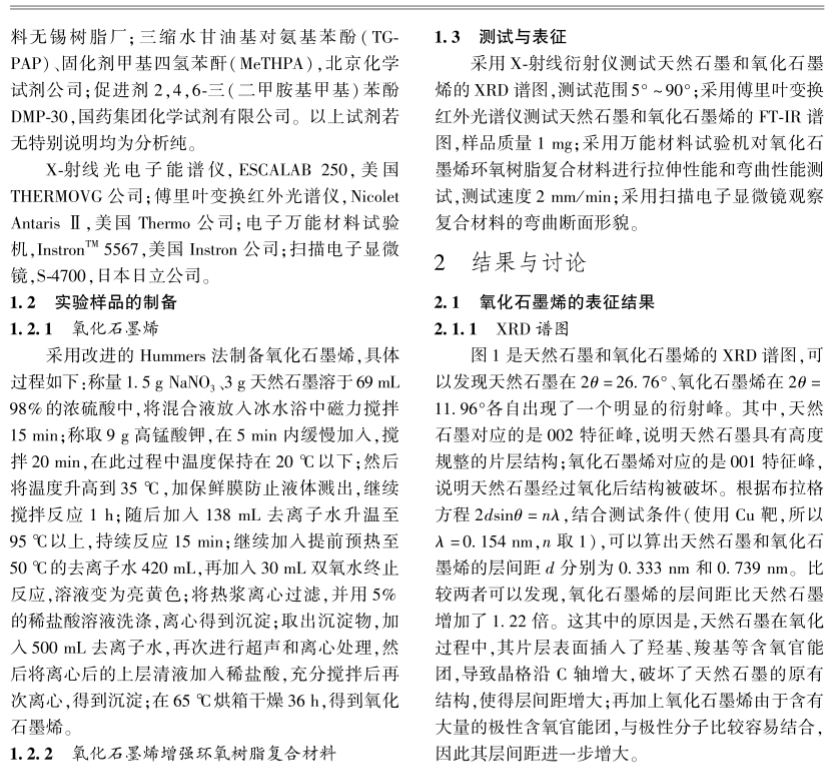

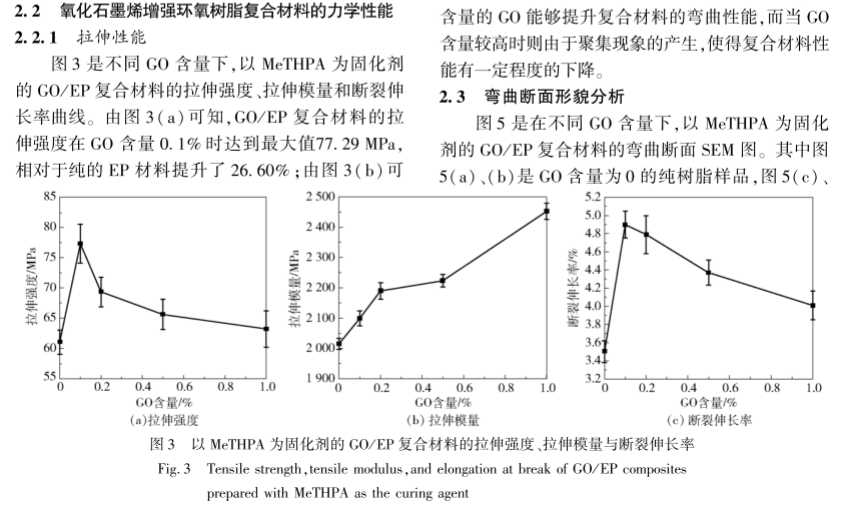

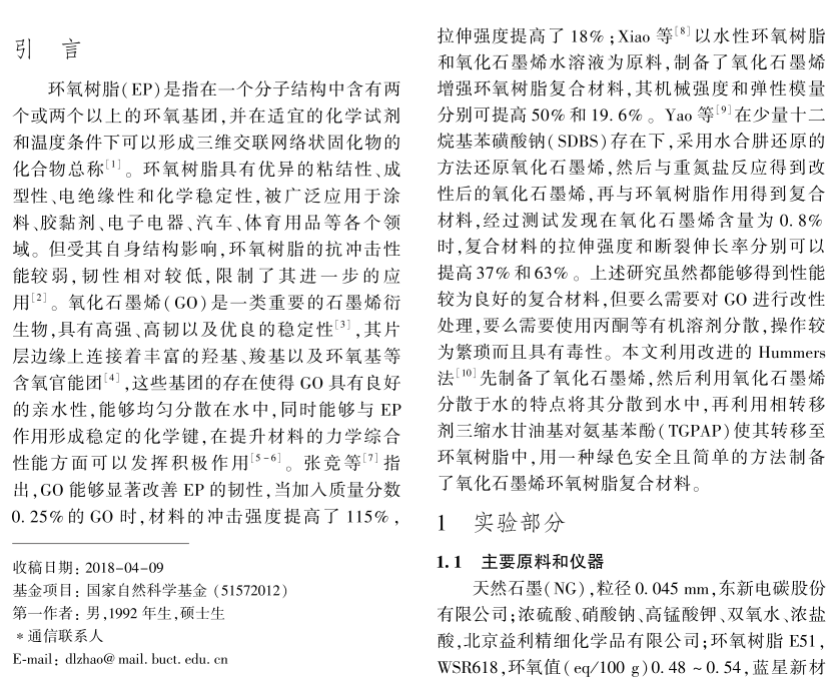

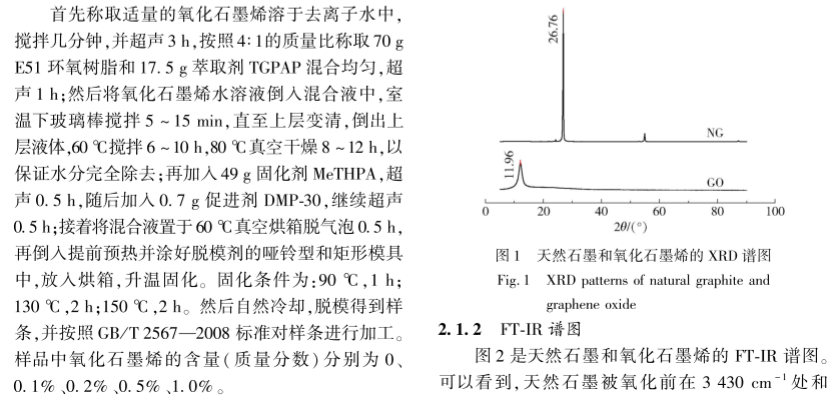

摘要: 以天然石墨为原料,利用改进的 Hummers法制备氧化石墨烯,并对其进行X-射线衍射(XRD)和傅里叶变换红外光谱(FT-IR)表征。之后利用一种新型的有机溶剂三缩水甘油基对氨基苯酚(TGPAP)作为相转移剂和表面活性剂,将氧化石墨烯(GO)从水溶液转移到环氧树脂基体中,去除水分,加入固化剂进而得到混合液,最后利用浇铸法得到复合材料。通过万能测试拉力机对复合材料的拉伸性能和弯曲性能进行测试,结果表明氧化石墨烯的加入能够有效增强复合材料的力学性能:在添加0.1%(质量分数)的氧化石墨烯时,复合材料拉伸强度达到最大值77.29 MPa,与不添加氧化石墨烯相比提高了26.60%;在添加 1.0% 的氧化石墨烯时,拉伸模量达到最大值2 451.99 MPa,与纯环氧树脂相比提高了21.69%。
关键词: 复合材料; 氧化石墨烯; 环氧树脂; 拉伸性能; 弯曲性能
文章发表于《北京化工大学学报（自然科学版）》2018年第6期
(0)
