涂装异常案例分析：无机富锌底漆自复涂后开裂、起皮和脱落！
本文素材来源于防腐蚀论坛：http://www.51fangfu.com/
会员“张小张”在论坛发贴：

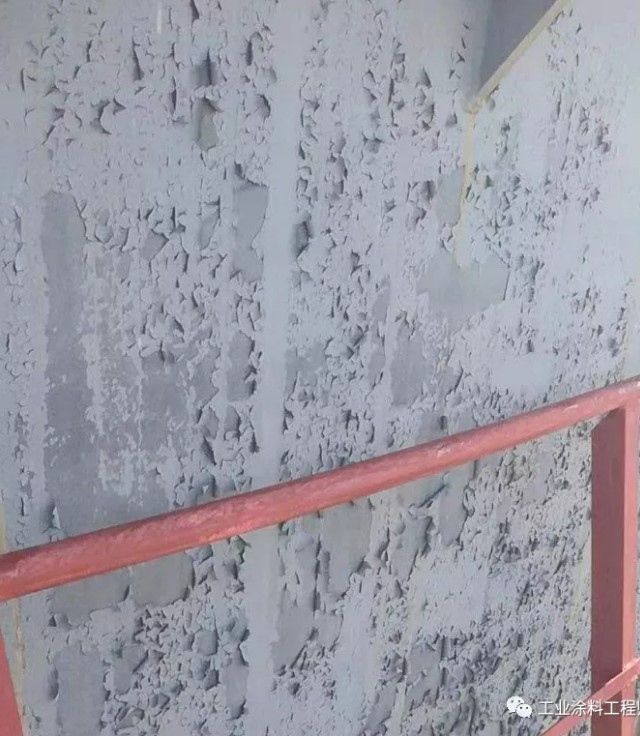

西北某化工厂新建二期项目，设计要求在钢结构、管道和设备表面大多采用无机富锌底漆，而且设计施工两道，结果设备在试运行不到一周的时间，表面无机锌涂料出现大面积开裂、脱落，严重影响施工质量和后期建造速度，目前现场油漆已经全部切换为一家进口油漆，配套也已经紧急调整，但是修补的工作量还是很大的，有图有真相。
且看网友评论：
涂装小虫：买漆的时候没看看TDS吗？谁家的无机锌让自重涂的？人工啊，人工！
Lzlzfc：绝大多数品牌无机锌都是设计一度，覆涂二度就会出问题，设计的不懂么？不懂可以问油漆厂商啊！

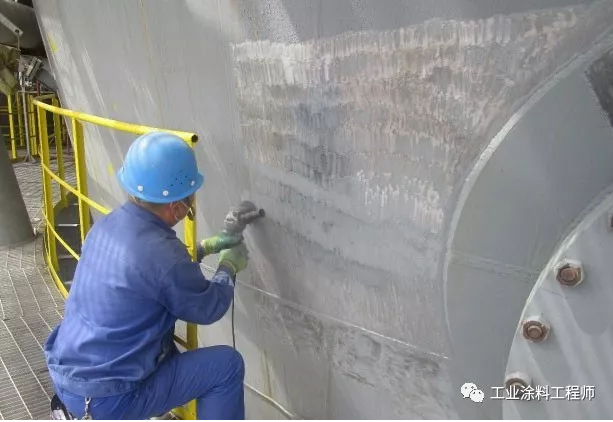

polymer120：个人觉得无机富锌二道施工一般都在2h以内，还有就是你这样打磨后再涂无机富锌不是更容易龟裂?
十头鸟分析评论：
1、无机富锌底漆（此处指溶剂型的，也称硅酸锌底漆、醇溶性硅酸乙酯富锌底漆等等），因其特殊的成膜机理，在施工方面需要特别注意。可参点击看以前文章：有些娇气的无机富锌（硅酸锌）底漆
2、由于施工单位对无机富锌底漆的施工性能不太了解，造成涂装质量问题频发，相关案例如以下一些（可点击阅读）：
涂装异常案例分析；溶剂型无机富锌涂层常见缺陷及解决措施
涂装异常案例分析：无机富锌底漆涂层脱落，什么原因？
涂装异常案例分析：无机富锌底漆涂装完毕后大面积返锈！
涂装异常案例分析 管道涂装无机富锌底漆后开裂！
3、的确经常遇到将无机富锌底漆设计成多道施工的情况，遇到时应及时与设计单位、业主及施工单位沟通；4、市场上也有号称覆涂不受限制的无机富锌底漆，其原理多是采用有机成膜物进行了改性，但也会牺牲无机富锌底漆的一些特有性能，如耐热性和耐溶剂性；5、常温下的结构（≤120℃），可采用环氧富锌底漆对无机富锌底漆涂层进行修补；高温下的结构（120℃-400℃），可采用有机硅锌粉底漆（硅酮富锌底漆）进行修补。而溶剂储罐内壁用无机富锌底漆时，宜一次施工成膜，尽量避免修补或边施工边修补（一般2小时内）。
(0)
