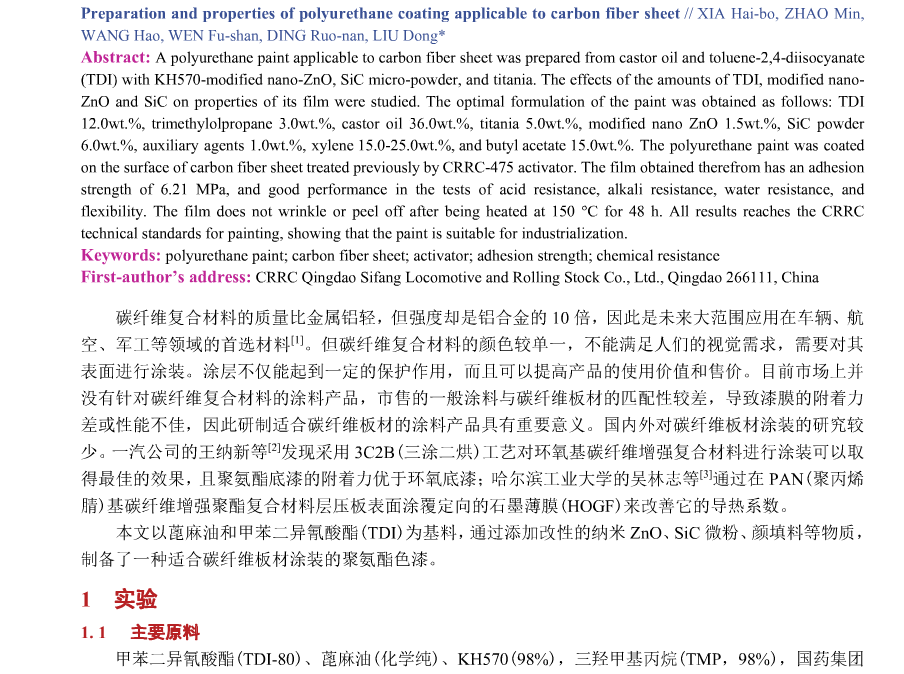

适用于碳纤维板材的聚氨酯涂料的制备与性能

夏海渤¹，赵民¹，王浩²，温福山³，丁若男²，刘东^2*

（1、中车青岛四方机车车辆股份有限公司，山东青岛 266111；2、中国石油大学（华东）重质油国家重点实验室，山东 青岛 266580；3、中国石油大学（华东）材料物理与化学系，山东青岛 266580）

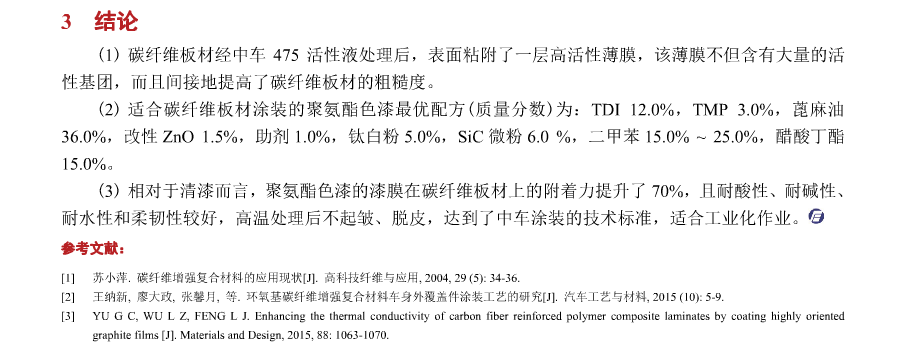

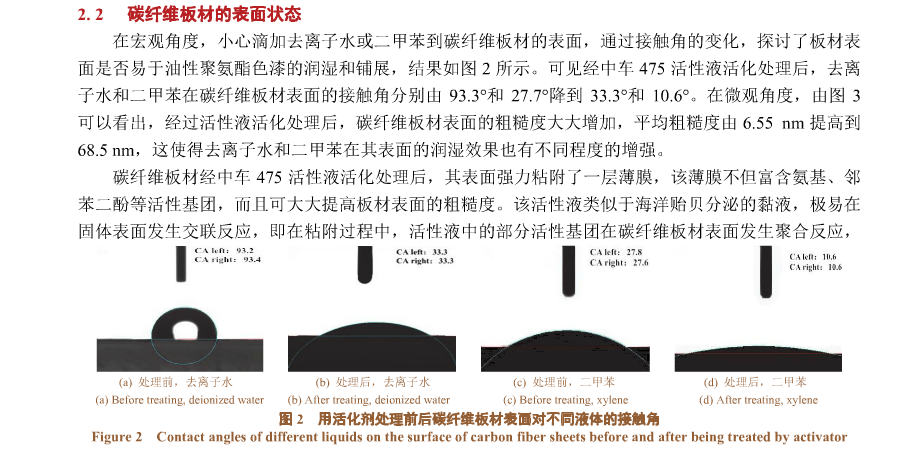

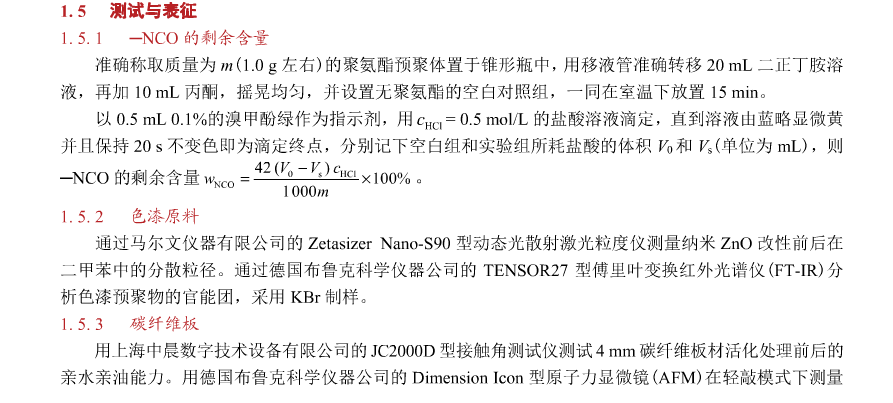

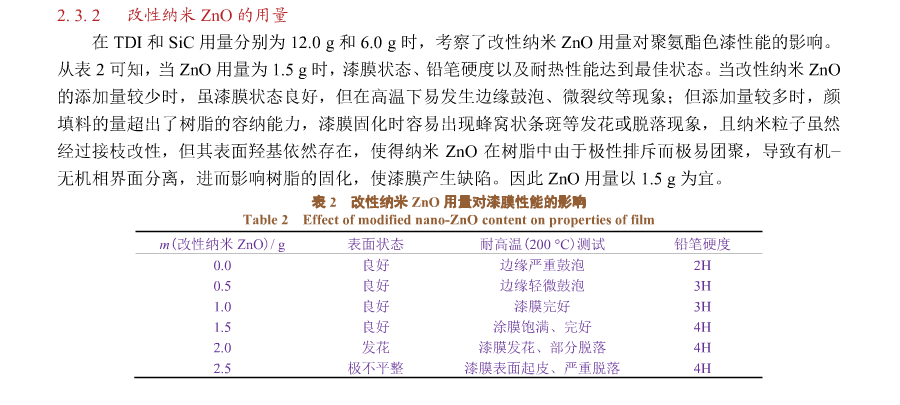

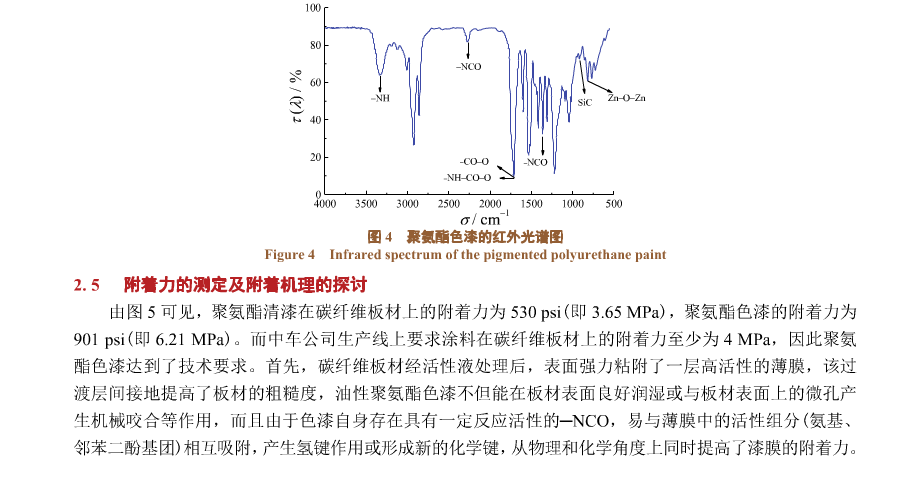

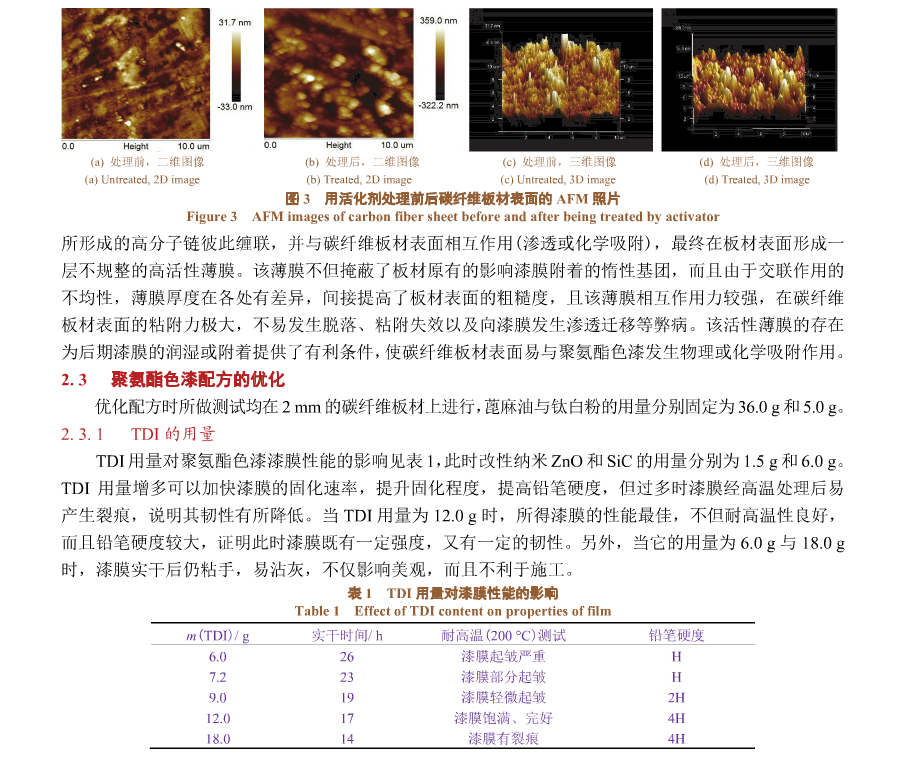

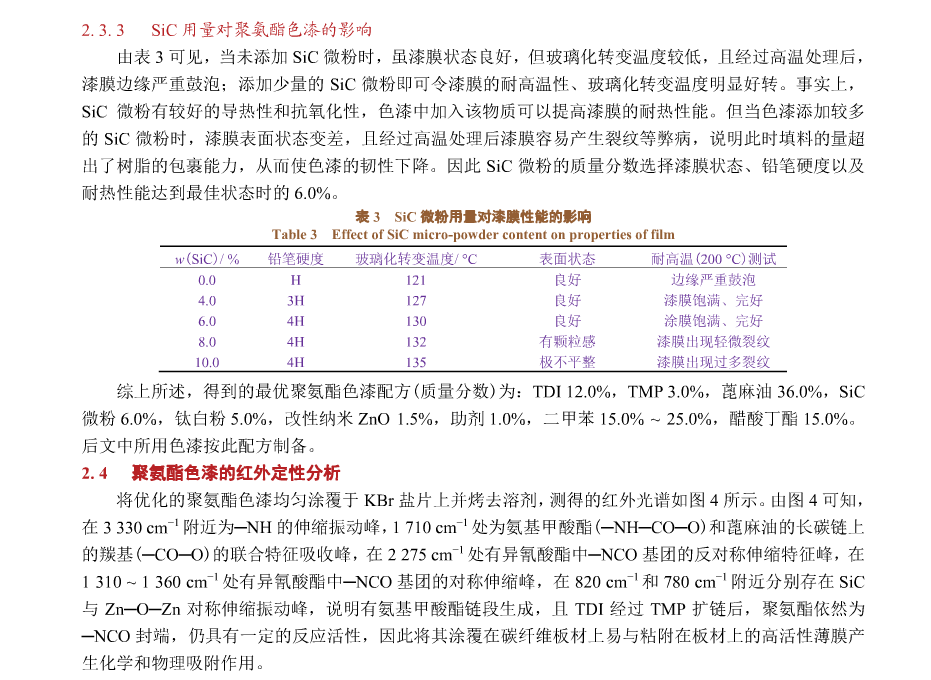

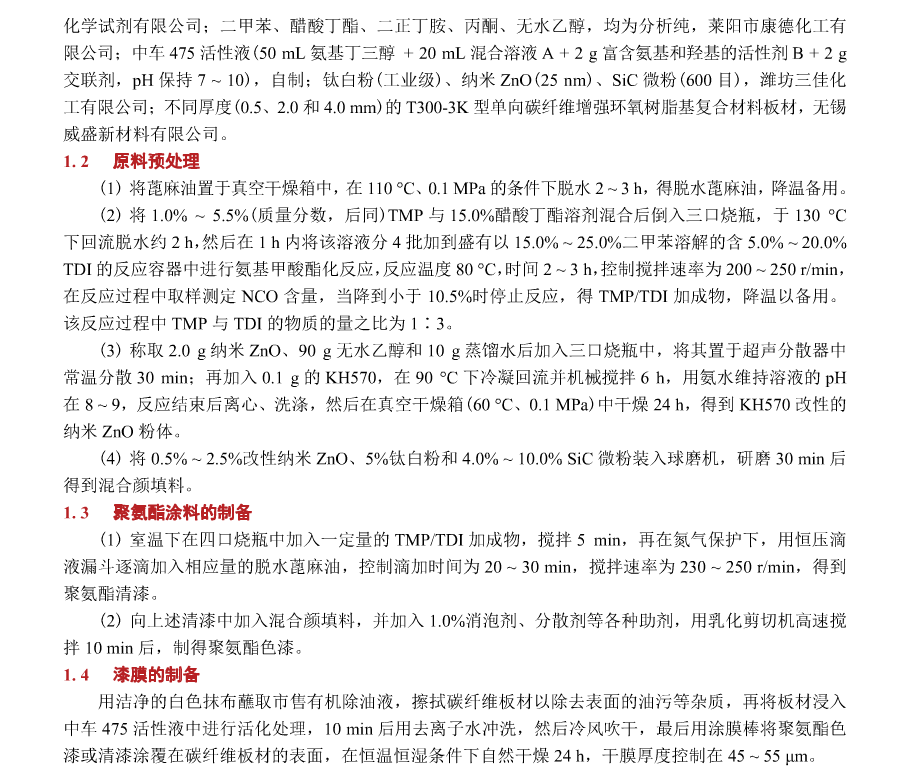

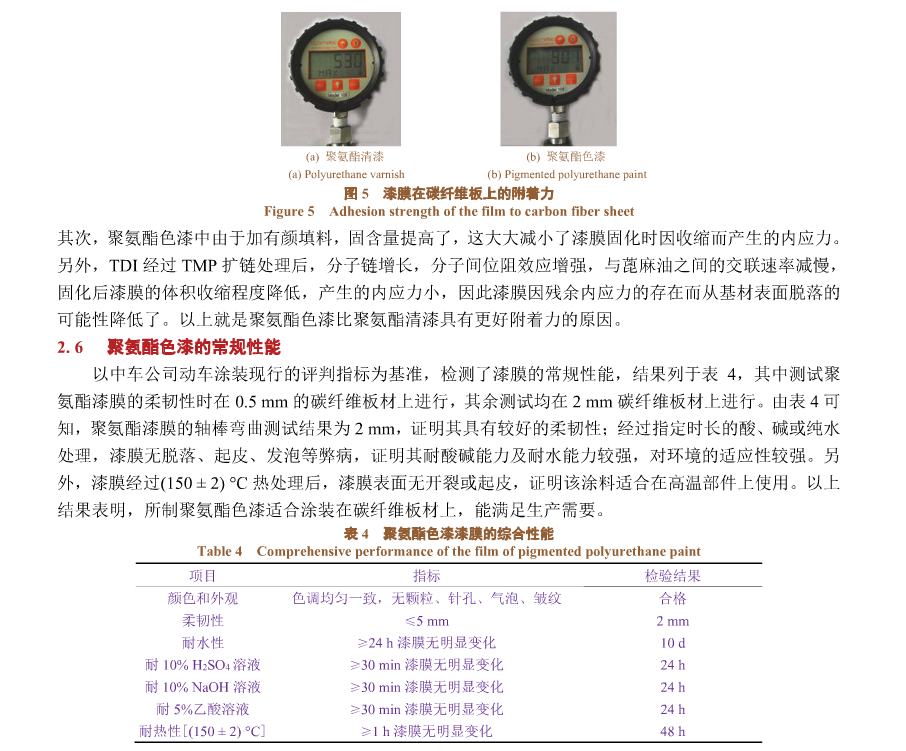

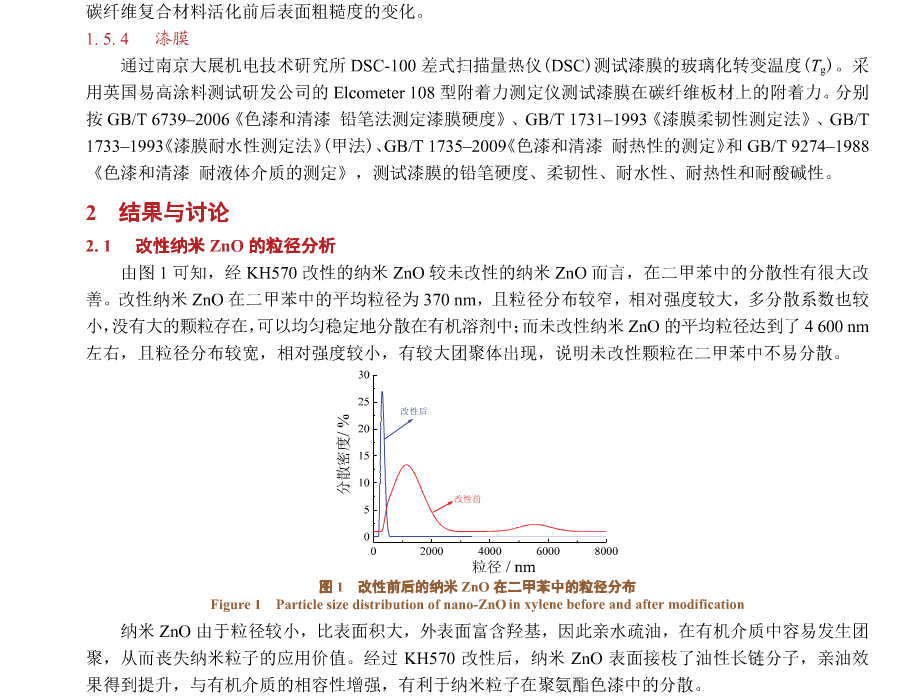

摘要：采用蓖麻油、甲苯二异氰酸酯(TDI)、KH570改性的纳米ZnO、SiC微粉、钛白粉等物质制备了一种适合涂装碳纤维板材的聚氨酯色漆。探讨了TDI、改性纳米ZnO和SiC的添加量对漆膜性能的影响。得到色漆的最佳配方(质量分数)为:TDI 12.0%,三羟甲基丙烷3.0%,蓖麻油36.0%,钛白粉5.0%,改性纳米ZnO 1.5%,SiC微粉6.0%,助剂1.0%,二甲苯15.0%~25.0%,醋酸丁酯15.0%。将所制聚氨酯色漆涂覆在用中车475活性剂处理过的碳纤维板材上,漆膜的附着力为6.21 MPa,且耐酸性、耐碱性、耐水性和柔韧性较好,150℃高温处理48 h不发生起皱、脱皮等现象,达到了中车涂装技术标准,适合工业化作业。

关键词：聚氨酯涂料  碳纤维板  活化剂  附着力  耐化学品性

文章发表于《电镀与涂饰》2018年2月
