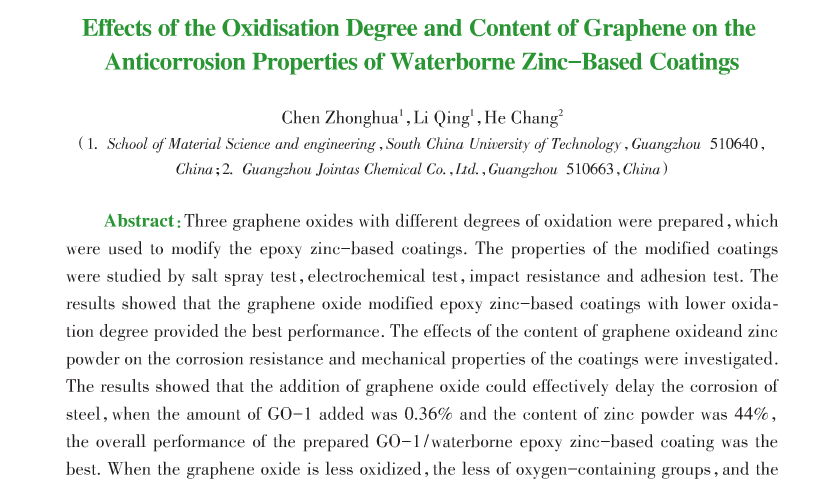

石墨烯的氧化程度和含量对水性锌粉涂料防腐性能的影响

 陈中华¹ 李青¹ 何畅²

  （1、华南理工大学材料科学与工程学院 广州510640 ；2、广州集泰化工股份有限公司 广州510663）

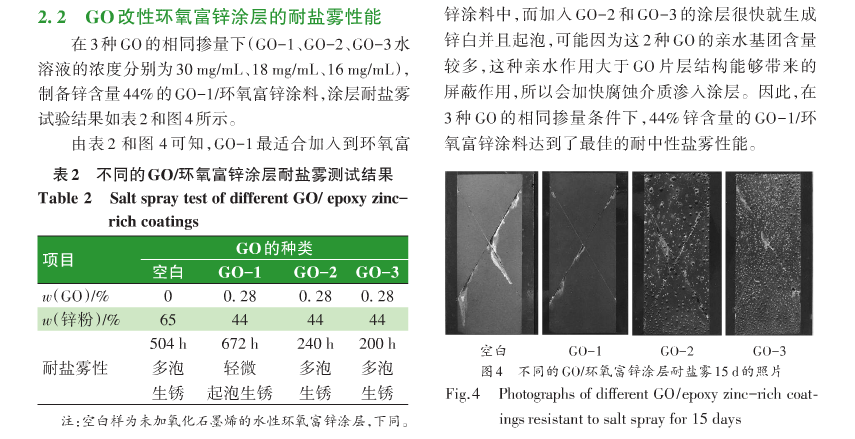

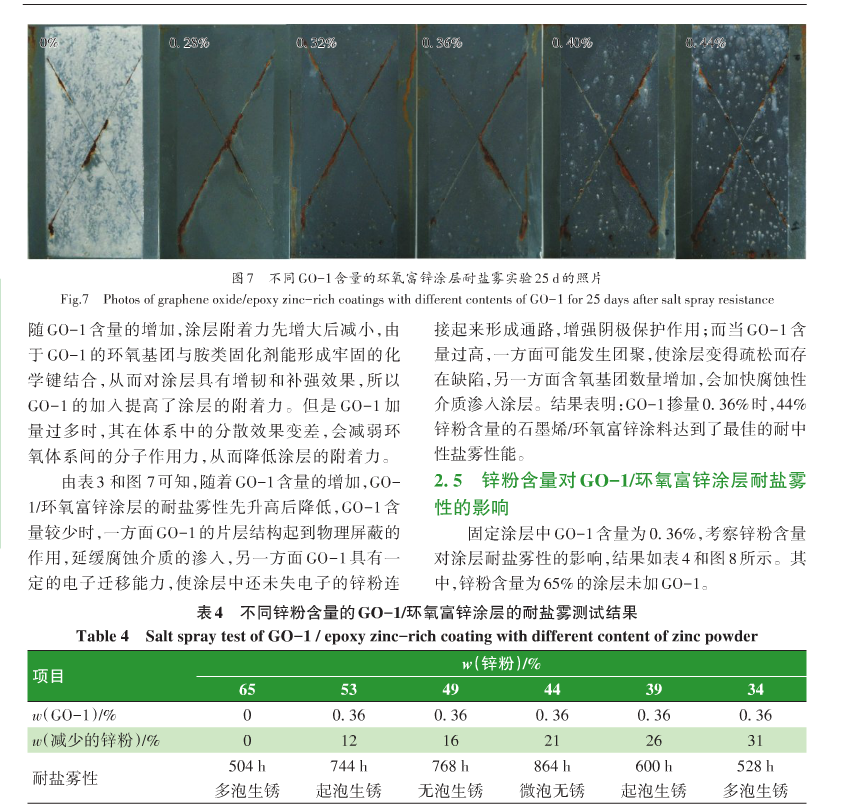

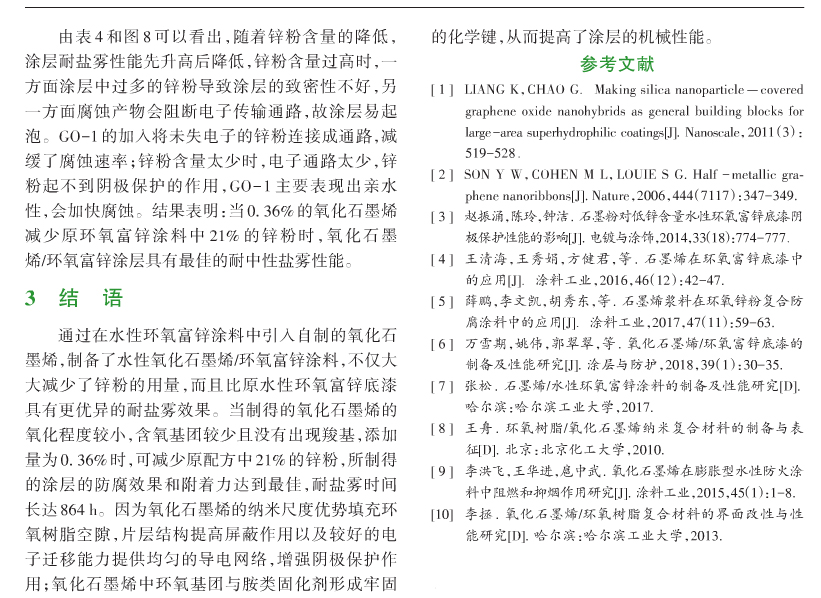

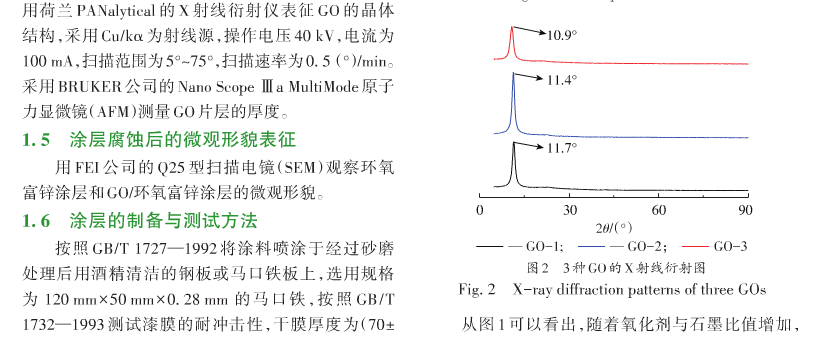

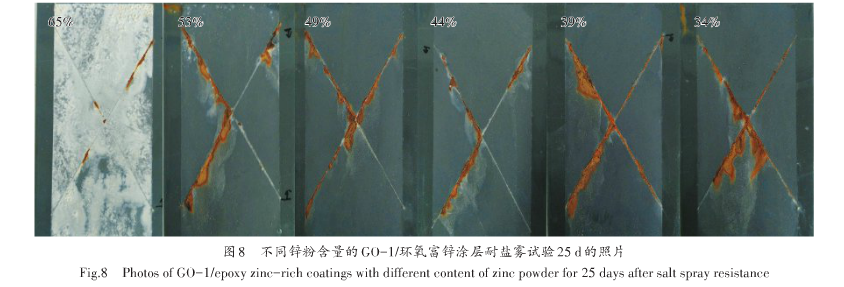

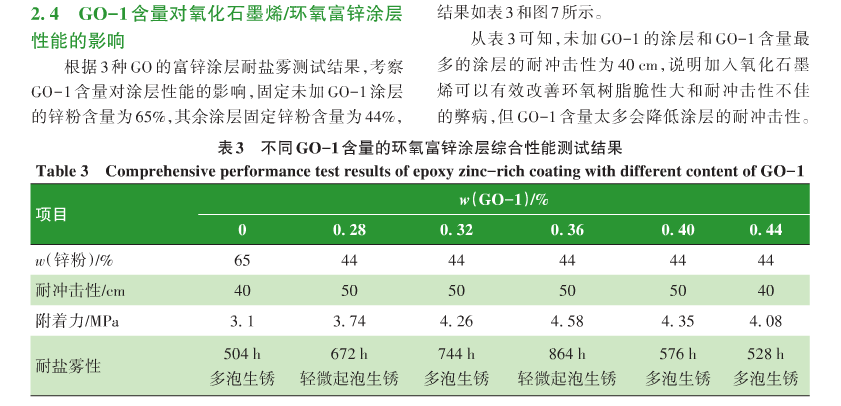

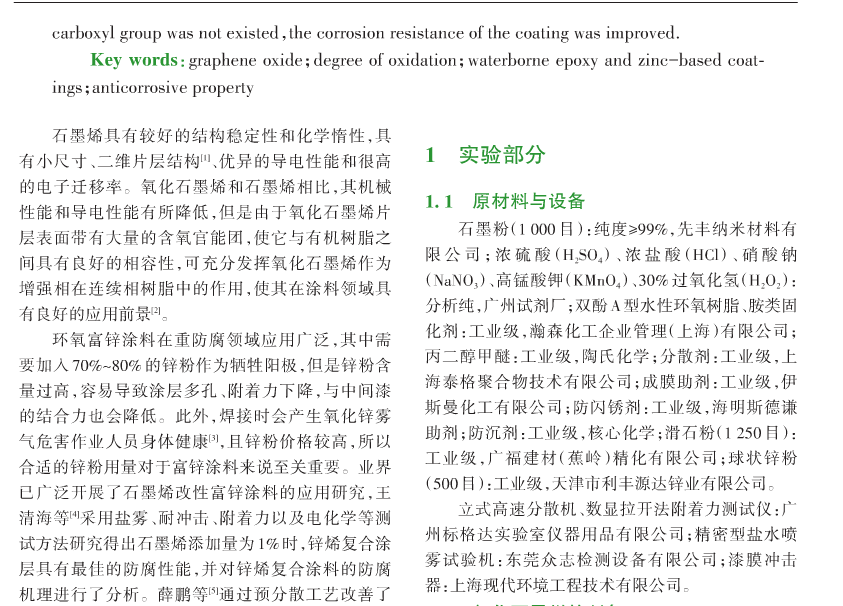

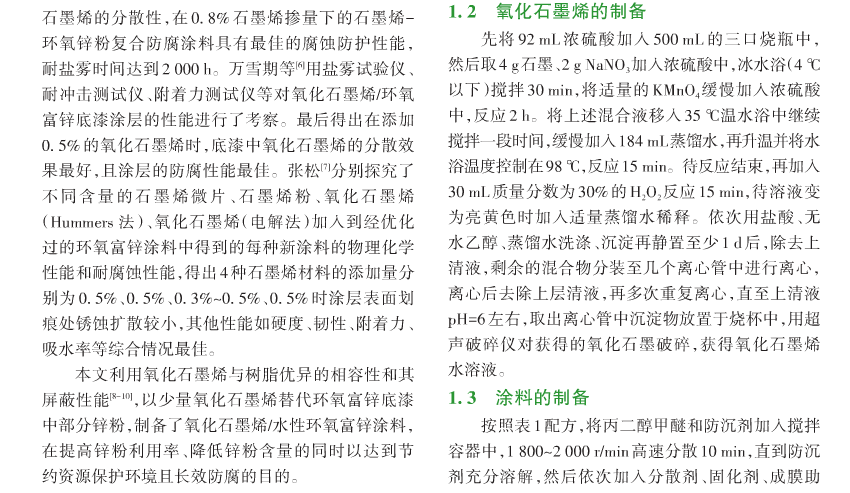

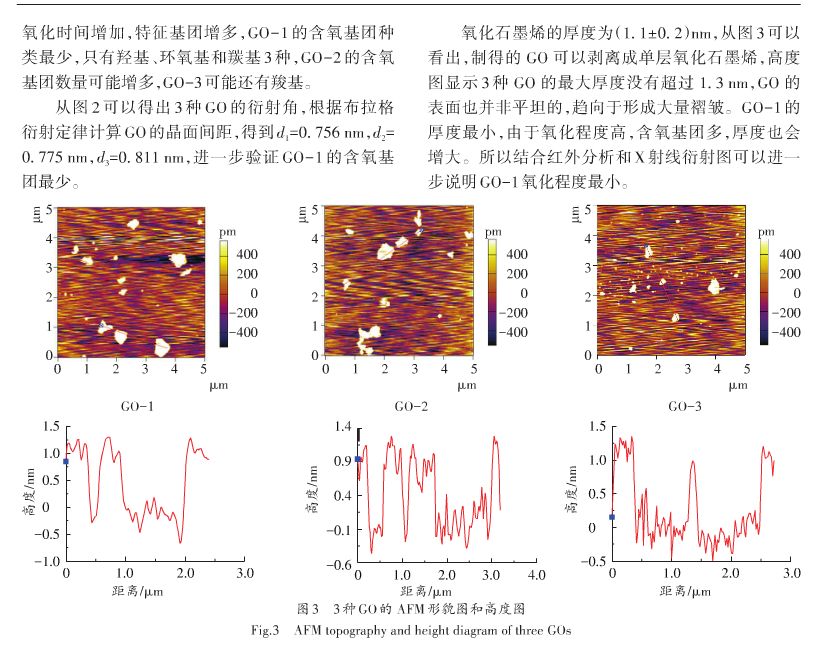

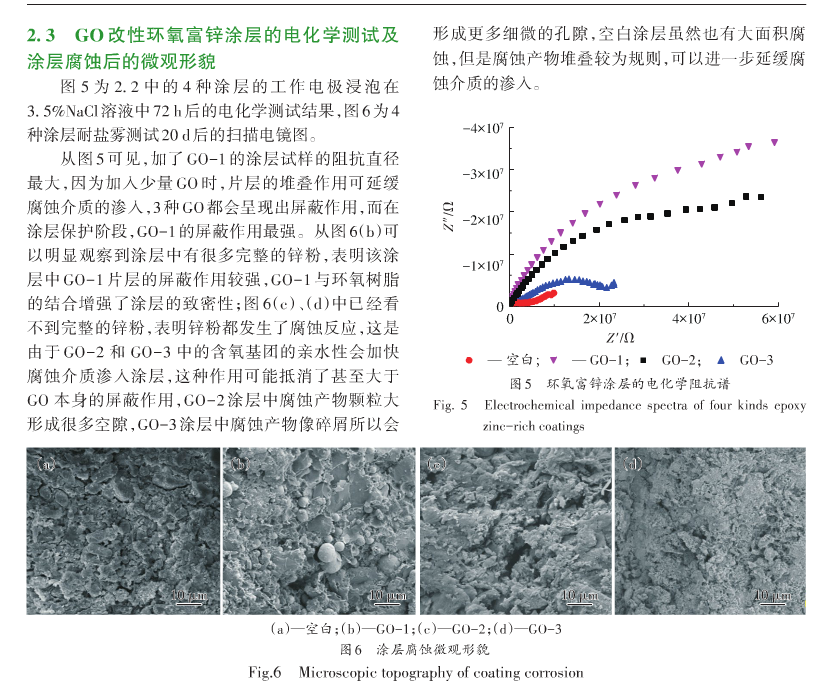

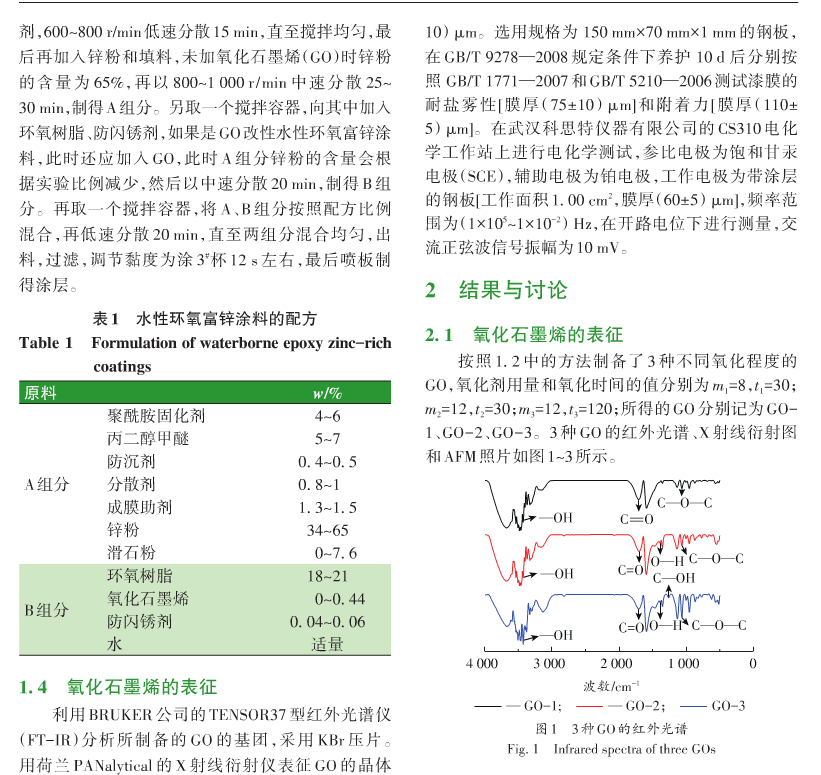

摘　要：制备了3种不同氧化程度的氧化石墨烯,利用氧化石墨烯对水性环氧富锌涂料进行改性.采用盐雾试验、电化学测试、耐冲击性及附着力测试等对改性涂层的性能进行研究,研究发现氧化程度较低的氧化石墨烯改性环氧富锌涂料性能最佳.然后探究了氧化石墨烯含量和锌粉含量对该涂层的耐腐蚀性和力学性能的影响.结果 表明:氧化石墨烯(GO)的添加可以有效延缓钢材的腐蚀,当GO-1添加量为0.36%(质量分数,下同),锌粉含量为44%时,制备所得的GO-1/水性环氧富锌涂料的综合性能最佳.当制得的氧化石墨烯的氧化程度较小,含氧基团较少且没有出现羧基时,涂料的耐腐蚀性能得到改进.

关键词：氧化石墨烯 氧化程度 水性环氧富锌涂料 防腐性能

文章发表于《涂料工业》2019年 第6期
