高笑笑,刘汉超,吴锦荣,黄光速**
(川大学高分子科学与工程学院,高分子材料工程国家重点实验室,四川,成都 610065)

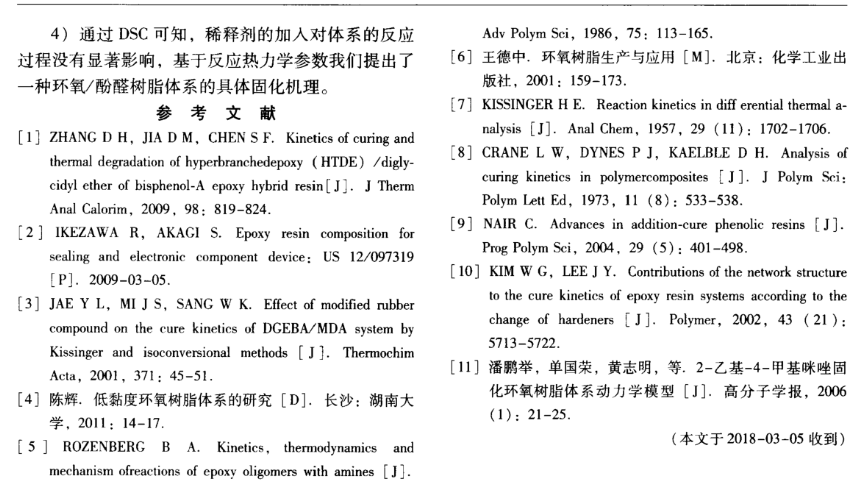

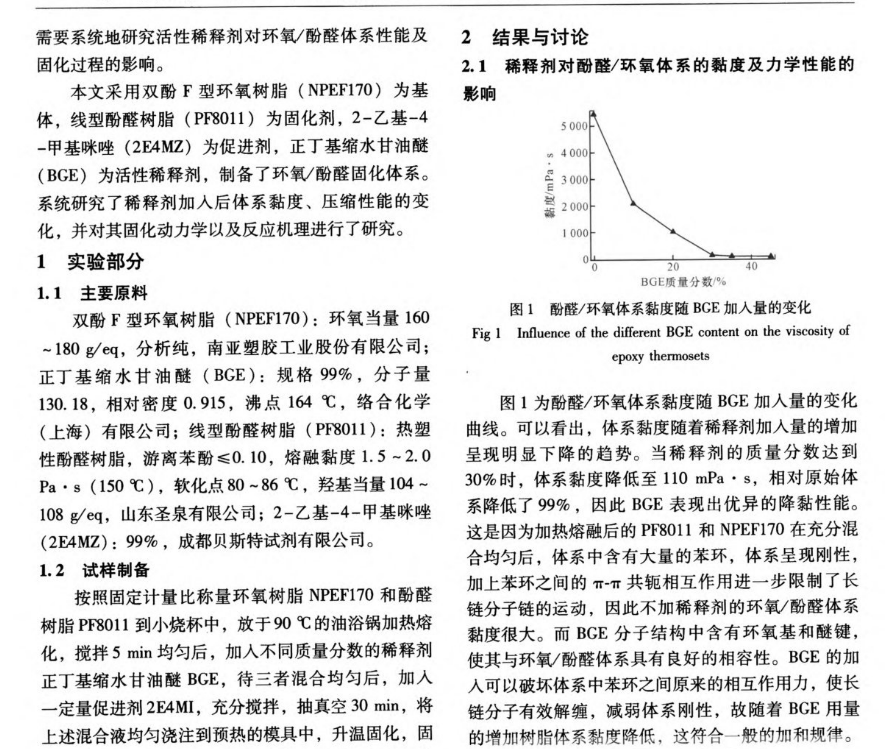

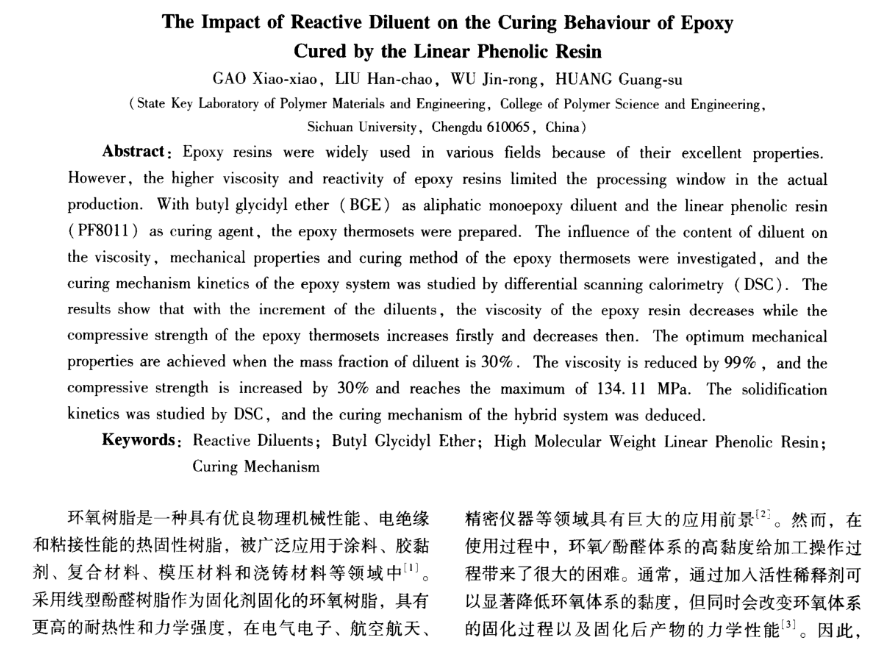

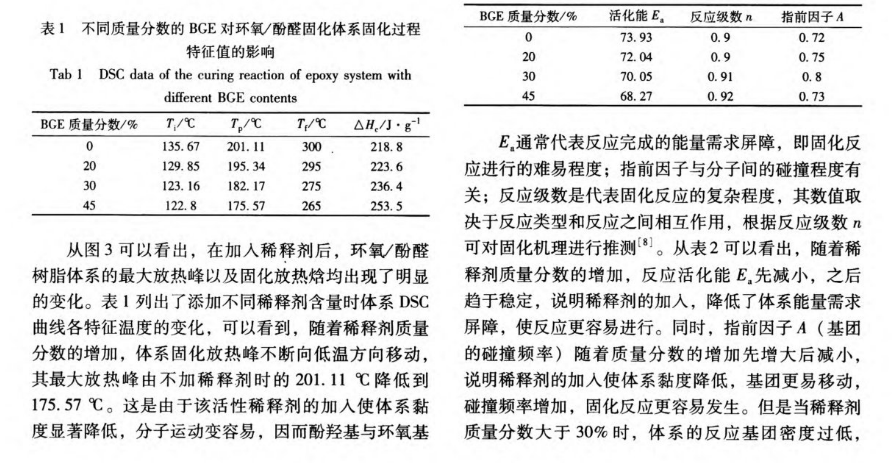

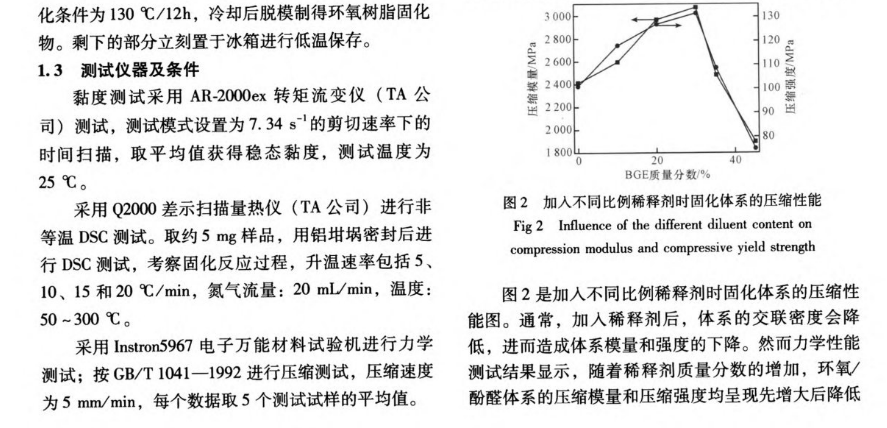

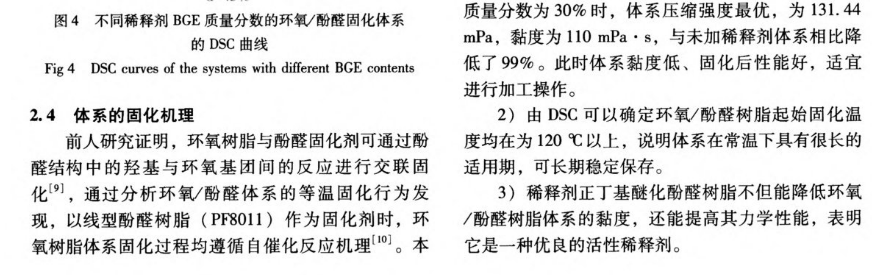

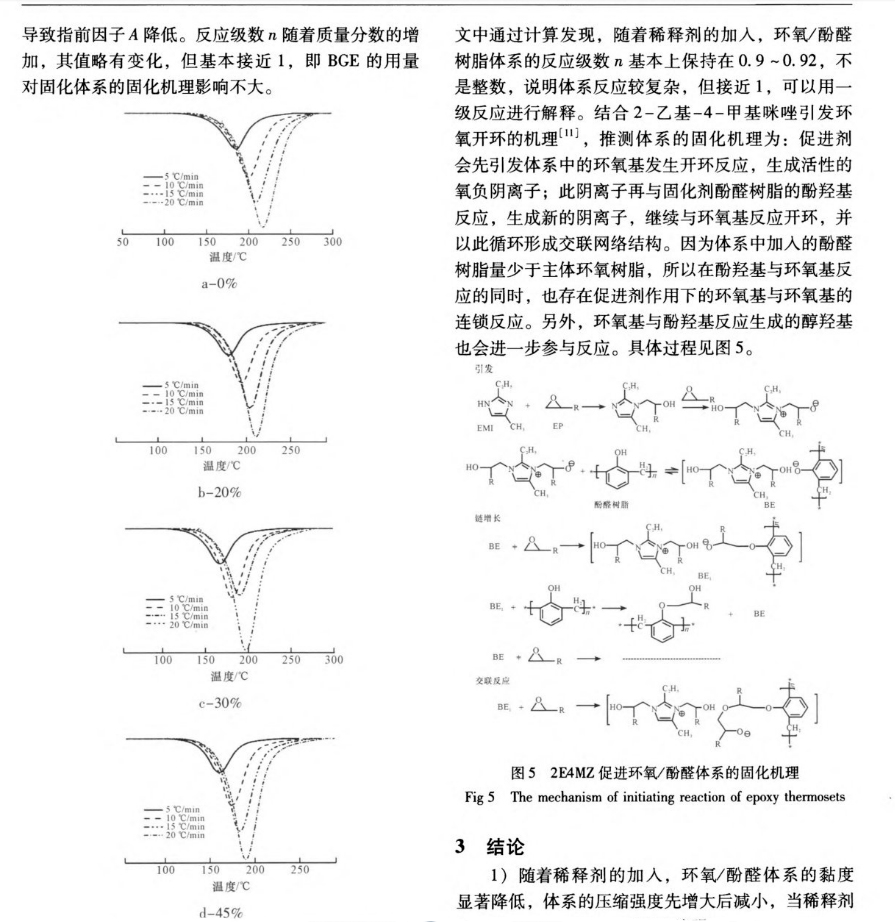

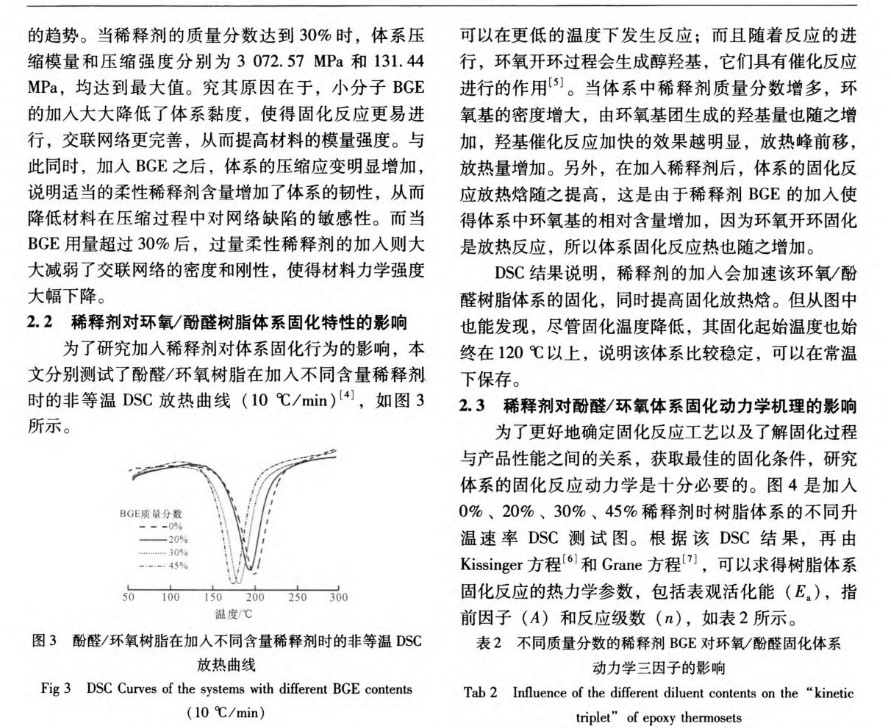

摘要:环氧树脂由于其优异的性能被广泛应用于各个领域。然而,环氧树脂较高的黏度与反应活性限制了实际生产中的加工窗口。以线性酚醛树脂作为固化剂,正丁基缩水甘油醚(BGE)为活性稀释剂,构筑了低黏度高性能环氧/酚醛树脂体系,并考察添加不同量的BGE对环氧/酚醛树脂体系黏度、固化反应以及力学性能的影响。结果表明,随着稀释剂质量分数的增加,体系黏度显著降低,而压缩强度先增加后降低。当稀释剂质量分数为30%时,体系黏度为110 m Pa·s,与未加稀释剂体系相比降低了99%,同时压缩强度达到最大,为134.11 MPa,与未加稀释剂体系相比提高了30%。通过差示扫描量热分析对固化动力学进行了研究,并推测了该混合体系的固化机理。
关键词:稀释剂 正丁基缩水甘油醚 高分子量线型酚醛 固化机理
文章发表于《塑料工业》2018年7月第46卷第7期,转载仅供科学普及和知识分享,如有侵权请联系管理员进行删除。
