高耐候丙烯酸聚硅氧烷涂料的研究

随着国民经济的发展和人民生活水平的提高，人们对于大型钢结构工程的防腐蚀提出了更高的要求，既要提供长效的保护，又要安全、健康并符合环境保护的最新要求。聚硅氧烷涂料由于具有施工固体分高、VOC低、对人体刺激性小、耐候性优良等优点，近年来正在作为聚氨酯涂料的更新换代产品，在地标建筑、桥梁等领域有了成功的应用。但是，纯聚硅氧烷树脂在有机涂层上附着力不良而且涂膜较脆，所以常采用改性聚硅氧烷树脂。最早采用的聚硅氧烷涂料就是环氧聚硅氧烷涂料，采用环氧树脂与聚硅氧烷树脂混拼的方式，对钢材基底和有机涂料都具有良好的附着力和柔韧性，以及杰出的耐老化、耐酸、耐溶剂性能。丙烯酸改性聚硅氧烷作为第二代聚硅氧烷涂料的树脂，比第一代的环氧硅氧烷在装饰性、耐老化、长效防腐、施工性能、机械性能等方面有了长足的进步。

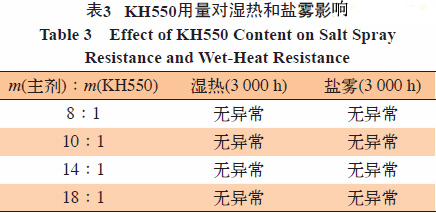

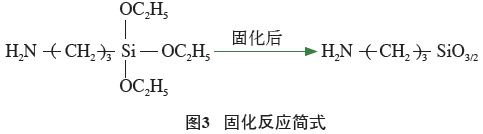

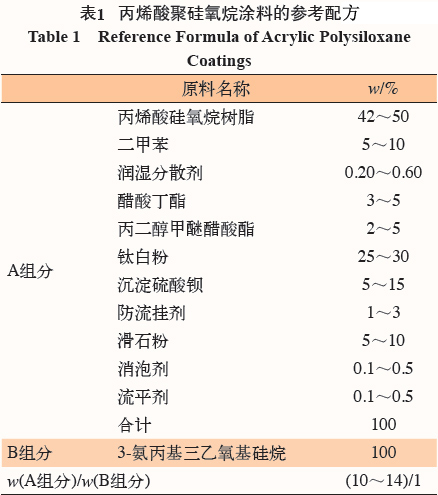

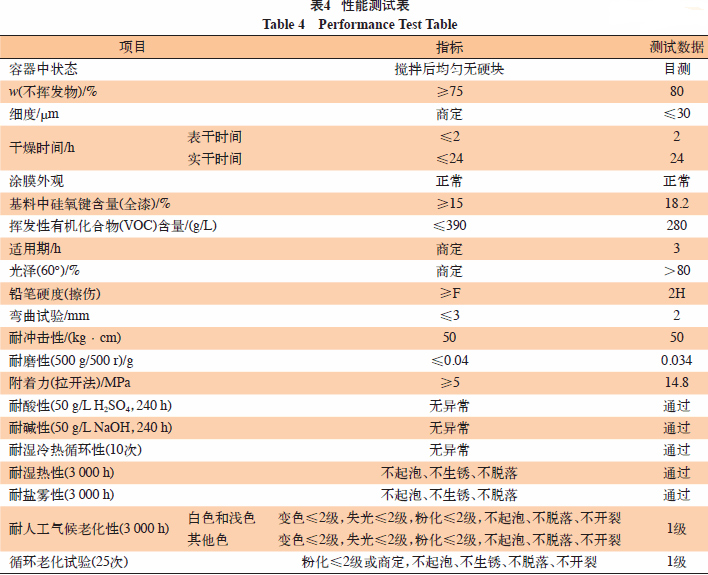

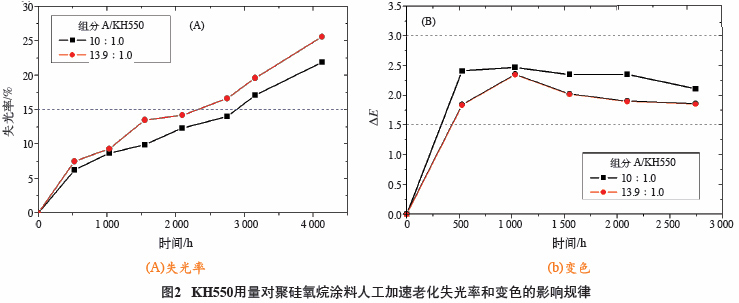

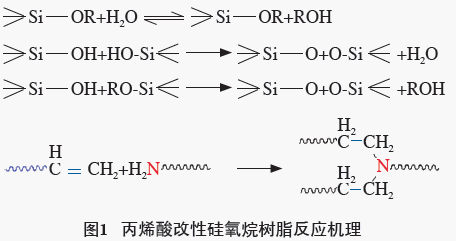

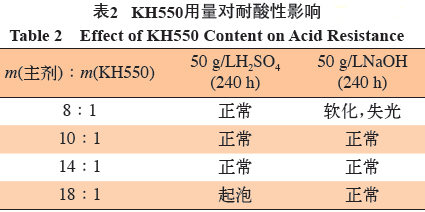

丙烯酸改性聚硅氧烷树脂，其中一类是含羟基丙烯酸单体改性聚硅氧烷树脂，通过丙烯酸单体聚合和羟基丙烯酸单体与硅氧烷预聚体的接枝反应得到丙烯酸改性聚硅氧烷树脂。由于接枝率低，固化时，固化剂的氨基仅催化硅氧烷的缩聚反应，不存在有机树脂的进一步交联，因此涂膜的固化速度较慢，同时耐候性略差；另一类是用含双键的丙烯酸酯类单体改性硅氧烷预聚体，由它制备的涂料含有大量小分子化合物，初始黏度小，完全依靠化学交联固化，因此涂膜表干速度慢，易沾污空气中的尘埃，同时影响外观，耐候性略差。
