发明名称 --- 一种用于涂料生产线的粉料投料装置
申请号:CN200920198957
申请日:2009.10.26
公开(公告)号:CN201529506U
公开(公告)日:2010.07.21
IPC分类号:B01F15/02
申请(专利权)人:浙江悉奥涂料有限公司;
发明人:黄金谦;连城;马勇军;
申请人地址:浙江省临安市临天路108号;
申请人邮编:311300;
摘要:本实用新型涉及一种涂料生产线的粉料投料装置。所要解决的技术问题是该投料装置应能确保工作质量,并具有改善工作环境、降低劳动强度、提高生产效率的特点。技术方案是:一种用于涂料生产线的粉料投料装置,包括一分散釜,其特征在于:所述粉料投料装置又包括一料斗,该料斗通过管道与所述分散釜的内腔相通;所述粉料投料装置还包括一真空泵和一缓冲罐,该真空泵通过管道依次接通所述的缓冲罐以及分散釜。所述分散釜上部还设置有一放空阀和一安全阀。所述分散釜上部和缓冲罐上部分别设置有一压力表。
CN201529506U权力要求书
1.一种用于涂料生产线的粉料投料装置,包括一分散釜(3),其特征在于:所述粉料投料装置又包括一料斗(1),该料斗通过管道(2)与分散釜(3)的内腔相通;所述粉料投料装置还包括一真空泵(8)和一缓冲罐(7),该真空泵通过管道依次接通所述的缓冲罐(7)以及分散釜(3)。
2.根据权利要求1所述的一种用于涂料生产线的粉料投料装置;其特征在于:所述分散釜(3)上部还设置有一放空阀(4)和一安全阀(6)。
3.根据权利要求1或2所述的一种用于涂料生产线的粉料投料装置;其特征在于:所述分散釜(3)上部和缓冲罐(7)上部分别设置有一压力表(5)。
说明书
一种用于涂料生产线的粉料投料装置
技术领域
本实用新型涉及一种涂料生产线的配套设备,尤其是涂料生产线的粉料投料装置。
背景技术
涂料生产中的一道工序是将各种粉料按一定比例投入分散釜中搅拌均匀,然后对搅拌好的粉料进行后续加工。生产中利用电机带动分散釜中的搅拌装置旋转,使投入的各种粉料在分散釜中混合均匀。目前在涂料生产过程中,各种粉料的投料是由人工完成的;由于分散釜一般离地高达4-5米,操作人员需将袋装粉料抬到分散釜顶端平台,拆袋后将粉料从投料口倒入分散釜中。这种投料方式不仅效率低、劳动强度大,而且粉尘飞扬、污染严重,对操作人员的身体会造成一定的伤害,已经不能适应现代涂料生产的需求。
实用新型内容
本实用新型所要解决的技术问题是提供一种投料装置的改进,该投料装置应能确保工作质量,并具有改善工作环境、降低劳动强度、提高生产效率的特点。
本实用新型采用的技术方案是:一种用于涂料生产线的粉料投料装置,包括一分散釜,其特征在于:所述粉料投料装置又包括一料斗,该料斗通过管道与所述分散釜的内腔相通;所述粉料投料装置还包括一真空泵和一缓冲罐,该真空泵通过管道依次接通所述的缓冲罐以及分散釜。
所述分散釜上部还设置有一放空阀和一安全阀。
所述分散釜上部和缓冲罐上部分别设置有一压力表。
本实用新型的有益效果是:由于该粉料投料装置利用负压投送粉料,且投料装置的料斗位置较低,因而不但操作人员操作方便,工作效率明显得到提高;还消除了粉尘污染,改善了工作环境;此外由于操作人员无须将粉料抬到分散釜上部投料,还显著降低了操作人员的劳动强度。
附图说明

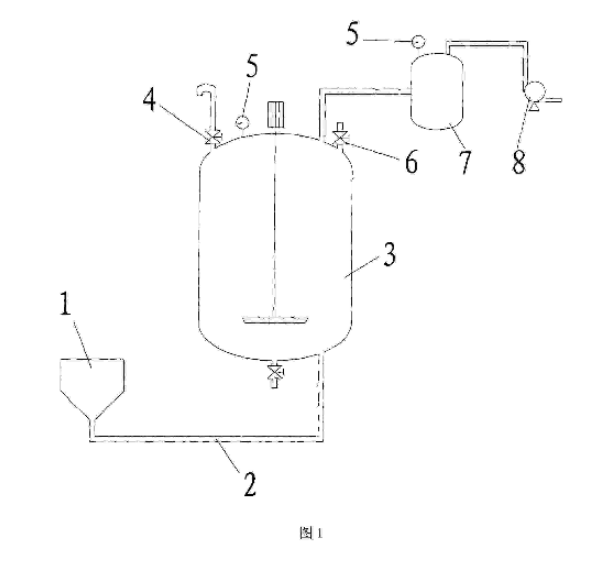

图1是本实用新型的结构示意图。
具体实施方式
一种用于涂料生产线的粉料投料装置,包括一分散釜3,分散釜中安装着搅拌装置;所述粉料投料装置还包括一料斗1、一真空泵8和一缓冲罐7;管道2分别与所述料斗以及分散釜3的下部位置相连接,使得分散釜的内腔与料斗相通;所述粉料投料装置还包括一真空泵8和一缓冲罐7,该真空泵先通过管道与所述缓冲罐7相通,所述缓冲罐7又通过与分散釜3上部相连接的管道与分散釜3的内腔相通。
所述分散釜3上部还设置有一放空阀4和一安全阀6。
所述分散釜3上部和缓冲罐7上部分别设置有一压力表5。
本实用新型的工作过程是:投料时,关闭放空阀4,启动真空泵8,当分散釜3内形成负压时(即压力表上的指针指在约-0.1Mpa),将各种粉料计量倒入料斗1,粉料在负压状态下即顺着管道被自动吸入分散釜。投料结束,关闭真空泵,打开放空阀,使分散釜内的压力恢复正常,即压力表上的指针回到零位,然后开始分散搅拌。
本实用新型结构简单,使用方便,具有改善操作人员的工作环境、降低劳动强度、提高工作效率的特点。
