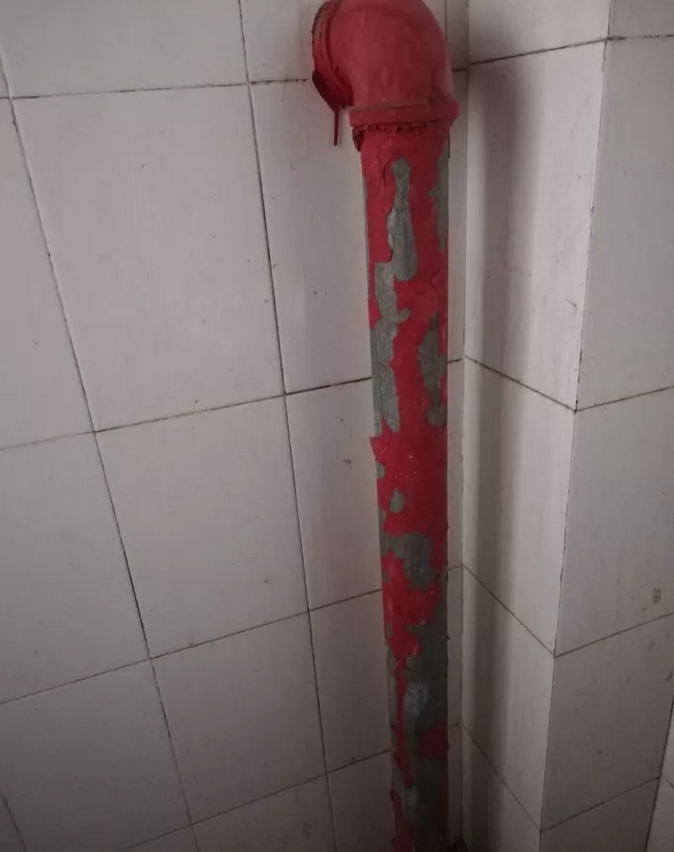

在消防管道或者其他镀锌件表面涂刷醇酸面漆会造成漆膜严重脱落，影响防腐效果和美观性。为了解决这个质量缺陷，笔者多次强调必须使用磷化底漆打底或者锌黄底漆打底，再涂刷醇酸面漆或者醇酸色漆。这张图片就是典型的镀锌管涂刷消防醇酸大红漆脱落现象，所有镀锌件表面呈碱性，而醇酸漆会和锌碱发生化学反应，就是通常说的皂化反应，生成脂肪酸盐，使得漆膜付着力失去。有人建议使用环氧底漆，当然造价高一些，再者环氧底漆施工时要保持一定的浓度，不要太稠，封闭就可以，再涂刷醇酸各种颜色面漆，但是这样是否将环氧和醇酸作用倒置了，特别是室内，环氧优于醇酸面漆，而在室外耐紫外线环氧不如醇酸面漆。针对不同情况要不同选择，需要技术人员的调整和确认。
应该说，这种错误很常见，必须引起防腐设计及施工人员的注意。
十头鸟再补充几点：
1、不止是醇酸漆，凡是油基漆（注：这种油指的是含脂肪酸）都会有这种现象，包括醇酸调和漆、醇酸磁/面漆、酚醛调和漆、酚醛磁/面漆等等，其原因在于油基漆中的脂肪酸会与锌反应，生产脂肪酸锌（称之为皂化），脂肪酸锌是一种白色的膨松粉末状物质，导致涂层与锌面结合处丧失附着力而脱落；
2、除了磷化底漆打底或者锌黄底漆打底这种解决方法外，也可以设计采用其它对锌面惰性的底漆来避免出现此种现象，如环氧类底漆；
3、其它一些可用于碳钢表面的油漆也并不适用于镀锌表面，如红丹漆、富锌漆等；
4、由于镀锌表面粗糙度低，用于镀锌面的其它惰性底漆与用于经喷射清理钢材表面的底漆还是有所不同的，主要是用于镀锌面的其它惰性底漆需强化其对低粗糙度表面的附着能力，比如，在底漆配方中添加附着力促进剂；
文章源自微信公众号“工业涂料工程师”，
本文素材来源于防腐蚀论坛：http://www.51fangfu.com/论坛会员“张作华”发贴。
(0)
