CN102070978B[中文]CN102070978B[英文]CN102070978A[中文]CN102070978A[英文]
发明名称 --- 一种乐器专用清面漆及其制备方法申请号- CN201010587277
申请日 2010.12.14
公开(公告)号- CN102070978B
公开(公告)日 2012.07.04
IPC分类号 C09D175/04; C09D7/12; C09D167/06
申请(专利权)人: 惠州市长润发涂料有限公司;
发明人 莫荣飞;
申请人地址 广东省惠州市惠阳区秋长镇新塘工业区;
申请人邮编 516221;
CPC分类号
摘要翻译本发明公开一种乐器专用清面漆及其制备方法,该乐器专用清面漆为四组分涂料,其配方中结合了PE涂料和PU涂料,发挥各自的优点,并且避免了各自单独使用的缺点,为乐器生产厂家解决了常规产品单独使用的缺陷。本发明乐器专用清面漆的硬度可达到2H以上,丰满度优良,变色性好,没有PE的发绿性,可抛光,2小时黏度增稠5秒,解决了单组份PE使用时间的问题。本发明的乐器专用清面漆可采用静电机器喷涂,可广泛用于乐器中的吉它、音箱、钢琴等,具有很好的综合性能和良好的施工性,有利于大规模的推广。
CN102070978B[中文]CN102070978A[中文]
権利要求書
1.一种乐器专用清面漆,其特征在于该乐器专用清面漆的原料配方由如下所述四种组分组成:
(1)组分A,按质量百分比计,由如下组分组成:
固含量为80%的合成脂肪酸树脂 80~85%;
固含量为70%的醛酮树脂 4~6%;
环己酮 4~6%;
二甲苯 4~6%;
消泡剂 0.2~0.4%;
流平剂1 0.1~0.3%;
流平剂2 0.3~0.6%;
催干剂 0.5~2%;
上述流平剂1采用丙烯酸类流平剂,流平剂2采用有机硅类流平剂;
(2)组分B,按质量百分比计,由如下组分组成:
TDI加成物 45~55%;
改性三聚体 20~30%;
溶剂 20~30%;
上述改性三聚体为IPDI三聚体或HDI三聚体;
(3)组分C,按质量百分比计,由如下组分组成:
PE树脂 90%;
消泡剂 0.3%;
流平剂3 0.2%;
流平剂4 0.2%;
苯乙烯单体 9.3%;
上述PE树脂为烯丙基醚改性不饱和聚酯;
上述流平剂3和流平剂4均采用埃夫卡流平剂;
(4)组分D,按质量百分比计,由如下组分组成:
苯乙烯单体 50%;
溶剂 50%。
2.根据权利要求1所述一种乐器专用清面漆,其特征在于该乐器专用清面漆的原料配方由如下所述四种组分组成:
(1)组分A,按质量百分比计,由如下组分组成:
固含量为80%的合成脂肪酸树脂 83%;
固含量为70%的醛酮树脂 5%;
环己酮 5%;
二甲苯 5%;
消泡剂 0.3%;
流平剂1 0.2%;
流平剂2 0.5%;
催干剂 1%;
(2)组分B,按质量百分比计,由如下组分组成:
TDI加成物 50%;
改性三聚体 25%;
溶剂 25%;
上述改性三聚体为IPDI三聚体或HDI三聚体;
(3)组分C,按质量百分比计,由如下组分组成:
PE树脂 90%;
消泡剂 0.3%;
流平剂3 0.2%;
流平剂4 0.2%;
苯乙烯单体 9.3%;
上述PE树脂为烯丙基醚改性不饱和聚酯;
(4)组分D,按质量百分比计,由如下组分组成:
苯乙烯单体 50%;
溶剂 50%。
3.根据权利要求1或2所述一种乐器专用清面漆,其特征在于组分A中,所述上述消泡剂为BYK141,所述流平剂1为BYK358N,所述流平剂2为质量百分比浓度为10%的BYK333,所述催干剂为质量百分比浓度为10%的T-12。
4.根据权利要求1或2所述一种乐器专用清面漆,其特征在于组分B中,所述TDI加成物为TDI加成物L-75,所述溶剂为醋酸丁酯。
5.根据权利要求1或2所述一种乐器专用清面漆,其特征在于组分C中,所述消泡剂为消泡剂BYK354,所述流平剂3为质量百分比浓度为10%的EFKA3600,所述流平剂4为EFKA3035。
6.根据权利要求1或2所述一种乐器专用清面漆,其特征在于组分D中,所述溶剂为醋酸丁酯。
说明书
一种乐器专用清面漆及其制备方法
技术领域
本发明涉及涂料技术领域,具体涉及一种乐器专用清面漆及其制备方法。
背景技术
目前,乐器市场用PU面漆或者PE面漆,但是在应用过程中都存在着不少缺陷:PU面漆是由树脂(乙组分,含-OH基团)与固化剂(甲组分,含-NCO基团)按一定的比例反应而成,属于双组份涂料,这种类型的油漆硬度达不到乐器的硬度,所以PU面漆在乐器上应用上经常遇到硬度达不到客户要求;PE面漆是由含有不饱和双键(C=C)制成的直链型的聚酯树脂,再以单体稀释而组成的,这种涂料在引发剂(白水)和促进剂(兰水)的存在的情况下,能交联转化成网状结构的不熔不溶的漆膜,属于多组份涂料,这漆膜硬度高,面漆能达到2H以上漆膜基本没有塌陷,能持久保持漆膜的丰满度干膜抛光处理后可得高光泽的镜面效果干膜稳定,单方面性能是很好的,但是在乐器上容易变色、起针孔,使用时间短等问题。
发明内容
本发明的目的在于针对现有技术的不足,提供一种结合了PE 面漆和PU面漆的优点,且具有高硬度、高丰满度、抛光性好和亮度好等特点的乐器专用清面漆。
本发明的另一个目的是提供上述乐器专用清面漆的制备方法。
本发明的上述目的是通过如下方案予以实现的:
本发明人针对现有乐器用漆所存在的问题,考虑将PU面漆和PE面漆结合起来,利用两者的优点解决现有乐器用漆的问题,但是两种面漆的混合需要考虑很多问题,首先就要解决混合之间的相溶性、稳定性以及PU和PE中油漆的缺点如何解决,配方的组分选择及其用量都需要合适才能够最大限度地将两种涂料的优点发挥出来,以达到乐器用漆所要求的高硬度、高丰满度和高亮度等,因此,本发明人通过大量方案设计、实验摸索和数据优化后,得到一种符合要求的乐器专用清面漆。
一种乐器专用清面漆,其配方中含有四种组分:
1.组分A(PU面),按质量百分比计,由如下组分组成:
固含量为80%的合成脂肪酸树脂 80~85%;
固含量为70%的醛酮树脂 4~6%;
环己酮 4~6%;
二甲苯 4~6%;
消泡剂 0.2~0.4%;
流平剂1 0.1~0.3%;
流平剂2 0.3~0.6%;
催干剂 0.5~2%;
上述消泡剂采用本领域技术人员进行乐器PU面漆制备时常用的消泡剂,均可实现本发明,如消泡剂BYK141;
上述流平剂采用两种流平剂的结合,一种是丙烯酸类流平剂(流平剂1),另一种是有机硅类流平剂(流平剂2),本发明人通过研究发现,将两种流平剂结合起来用,会得到更好的实验效果;所述丙烯酸酯流平剂和有机硅流平剂采用本领域技术人员进行乐器PU面漆制备时常用的流平剂均可实现本发明,如丙烯酸类流平剂可采用BYK358N,有机硅类流平剂可采用BYK333,其中有机硅类流平剂建议采用10%BYK333(10%BYK333是由BYK333稀释后得到质量百分比浓度为10%的BYK333);
上述催干剂采用本领域技术人员进行乐器PU面漆制备时常用的催干剂均可实现本发明,如T-12,优选10%T-12(10%T-12是由T-12稀释后得到质量百分比浓度为10%的T-12)。
2.组分B,按质量百分比计,由如下组分组成:
TDI加成物 45~55%;
改性三聚体 20~30%;
溶剂 20~30%;
上述TDI加成物采用TDI加成物L-75;
上述改性三聚体采用IPDI三聚体或HDI三聚体等;
上述溶剂的作用是将其它物质溶解而形成均一相溶液体,溶剂在液态涂料中起着很重要的作用,对涂料的粘度、光泽、流平性、润湿性、附着力等性能有很大的影响;上述溶剂采用醋酸丁酯;
3.组分C,按质量百分比计,由如下组分组成:
PE树脂 90%;
消泡剂 0.3%;
流平剂3 0.2%;
流平剂4 0.2%;
苯乙烯单体 9.3%;
上述PE树脂采用市售的烯丙基醚改性不饱和聚酯;
上述消泡剂采用本领域技术人员在制备PE面漆时常用的消泡剂均可实现本发明,如消泡剂BYK354;
上述流平剂3和流平剂4均采用埃夫卡流平剂;本发明人通过研究发现,涂料中助剂搭配起来使用效果更好,能够弥补单独使用时难以弥补的性能缺陷,如流平剂只采用流平剂EFKA3035容易起泡严重,所以组分C中采用两种埃夫卡流平剂配合起来使用,流平剂3采用10%EFKA3600(10%EFKA3600是由EFKA3600稀释后得到质量百分比浓度为10%的EFKA3600),流平剂4采用EFKA3035。
4.组分D(稀释单体),按质量百分比计,由如下组分组成:
苯乙烯单体 50%;
溶剂 50%;
上述溶剂采用醋酸丁酯。
上述乐器专用清面漆的制备方法是先分别配制组分A、B、C和D,然后按照100:100:100:100的重量比将配制好的组分A、B、C和D混在一起后,加入兰水,搅拌均匀后再加入白水,搅拌均匀即可得到本发明所需的乐器专用清面漆。
上述制备方法中,兰水和白水均为PE漆制备时常用的助剂,兰水是促进剂,白水是引发剂,但是在传统的PE面漆制备时,兰水和白水是不能同时加入到主料中的,必须是将主料分成两份,一份加白水混匀,另一份加兰水混匀后,再将两份混合到一起,过程就比较繁琐;而本发明的配方由于采用PU+PE的方案,所以改变了传统PE的活化期,可以把蓝白水放在同一组分不影响使用时间,但必须加入兰水后要先搅拌好再加白水,以免发生火灾。
上述制备方法中,兰水和白水的用量是根据当时油漆使用环境的温度来具体做调整的,若温度是25℃,则主料(A组分+B组分C组分+D组分):兰水:白水=100:1.2:1.4,重量比,若温度升高则兰水和白水的比例相应地调低,若温度降低则兰水和白水的比例相应地调高,具体可参考PE面漆制备时,兰水和白水的加入比例。
与现有技术相比,本发明具有如下予以效果:
1.本发明的乐器专用清面漆的硬度可达到2H以上,丰满度优良,变色性好,没有PE的发绿性,可抛光,2小时黏度增稠5秒,解决了单组份PE使用时间的问题;
2.本发明的乐器专用清面漆是多组分涂料,通过组分的选择和用量比例的优化,将不同性质的涂料结合起来,发挥各自的优点,并且避免了各自单独使用的缺点,为乐器生产厂家解决了常规产品单独使用的缺陷;
3.本发明的乐器专用清面漆中D组分采用的是在PE涂料和PU涂料中宽容性好,而且挥发性适中的苯乙烯单体和醋酸丁酯;
4.现有PE面漆制备过程中,兰水和白水添加的时候不能同时添加到主剂中,因此添加过程比较繁琐,而本发明的乐器专用清面漆,由于其配方的调整,所以兰水和白水的添加过程简单,节约时间;
5.本发明的乐器专用清面漆可采用静电机器喷涂,可广泛用于乐器中的吉它、音箱、钢琴等,具有很好的综合性能和良好的施工性,有利于大规模的推广。
具体实施方式
下面结合具体实施例对本发明做进一步地描述,但具体实施例并不对本发明做任何限定。
本实施例的一种乐器专用清面漆,其配方中含有组分A、B、C和D四种组分:
1.组分A(PU面),按质量百分比计,由如下组分组成:
固含量为80%的合成脂肪酸树脂 83%;
固含量为70%的醛酮树脂 5%;
环己酮 5%;
二甲苯 5%;
消泡剂 0.3%;
流平剂1 0.2%;
流平剂2 0.5%;
催干剂 1%;
上述消泡剂采用BYK141;
上述流平剂1采用BYK358N;
上述流平剂2采用10%BYK333;
上述催干剂采用10%T-12;
2.组分B,按质量百分比计,由如下组分组成:
TDI加成物 50%;
改性三聚体 25%;
溶剂 25%;
上述TDI加成物采用TDI加成物L-75;
上述改性三聚体采用IPDI三聚体;
上述溶剂采用醋酸丁酯;
3.组分C,按质量百分比计,由如下组分组成:
PE树脂 90%;
消泡剂 0.3%;
流平剂3 0.2%;
流平剂4 0.2%;
苯乙烯单体 9.3%;
上述PE树脂采用市售的烯丙基醚改性不饱和聚酯;
上述消泡剂采用消泡剂BYK354;
上述流平剂3采用10%EFKA3600;
上述流平剂4采用EFKA3035;
4.组分D(稀释单体),按质量百分比计,由如下组分组成:
苯乙烯单体 50%;
溶剂 50%;
上述溶剂采用醋酸丁酯。
本实施例的乐器专用清面漆的制备过程为:根据上述配方,先分别配制组分A、B、C和D,然后根据组分A:B:C:D=100:100:100:100的重量比,将配制好的组分A、B、C和D混在一起后,加入兰水,搅拌均匀后再加入白水,搅拌均匀即可得到本发明所需的乐器专用清面漆。
环境温度为25℃,兰水和白水的用量为,主料(A组分+B组分C组分+D组分):兰水:白水=100:1.2:1.4,重量比。
本实施例的乐器专用清面漆,采用本领域技术人员对清漆进行的常规性能测试后,与传统PU亮光漆和PE亮光漆进行比较,结果如表1所示。

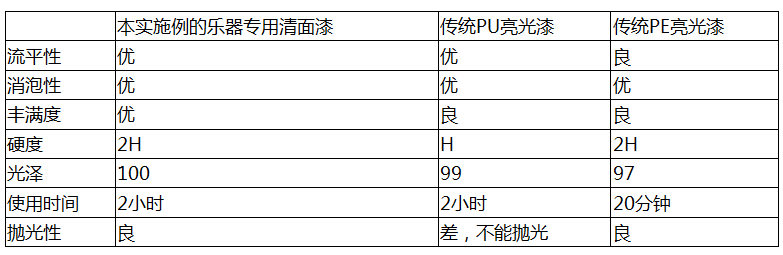

表1 乐器专用清面漆的性能测试结果
从表1可以看出,与传统的PU亮光漆和PE亮光漆相比,本发明的各项性能指标均显示优良,某些性能甚至超过传统PU亮光漆和PE亮光漆。
文章来源:国家知识产权局,转载仅供科学普及和知识分享。
