王兆安 姜显华 王 坤
（青岛乐化科技有限公司，青岛 266111）
摘 要：通过对氟碳外墙施工工艺及理论分析，查找导致氟碳面漆覆涂出现起鼓、剥离现象的真实原因，由于不规范的施工，局部墙体的水分过高，导致面漆覆涂出现病态。
关键词：氟碳外墙；面漆；覆涂；起鼓；剥离；水分
1 案例分析

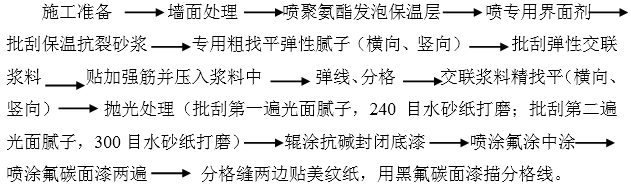

1.1外墙涂装施工工艺
1.2氟碳外墙面漆覆涂剥离现象描述
该项目外墙涂装工程由三个工程队施工，墙面腻子层主要是在2012年底至2013年初完成的，氟碳封闭底漆、中涂及面漆是今年3月份开始正式施工。腻子及氟碳封闭底漆为各工程队自己的水性系列产品，氟碳中涂和氟碳面漆为我公司提供。
3月28日，13#楼施工方反映在北面墙上，白哑光氟碳面漆在喷涂第一遍时，
漆膜正常，没有弊病，面漆喷涂第二遍时，局部出现面漆从中涂上鼓起，漆膜很软，能成片从氟碳中涂上剥离下来（如图1所示）；有的地方出现咬漆现象。而周围没有起鼓、咬漆的漆膜则硬度很高，对中涂的结合力也很好。4月2号，2#楼氟碳面漆也出现了13#楼北面墙类似情况。将起鼓部位面漆清理干净，间隔一段时间后再喷涂，还是会出现相同的现象。另外，施工人员也反映，调配好的一桶氟碳面漆，在有的墙面涂装出现起鼓、咬漆现象，而在有的墙面施工一点问题没有。施工方说我们油漆质量有问题，我们做了大量覆涂间隔的破坏性试验，均未出现覆涂咬漆、剥离现象。现在墙面只是局部极小面积出现咬漆、剥离，而且同一桶油漆在不同的墙面施工，有剥离的地方，也有不剥离的地方，所以不存在油漆本身质量问题而导致咬漆、剥离。4#楼、5#楼也同样用的是我公司的氟碳中涂和氟碳面漆，白哑光氟碳面漆及深灰哑光氟碳面漆均进行了大面积涂装，均未出现咬漆、起鼓及剥离现象。

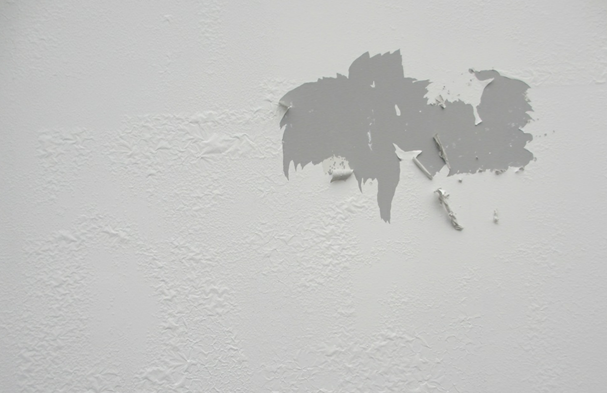

图1：面漆起鼓、剥离照片
1.3剥离原因分析
在漆膜剥离的地方，我们凿开中涂及腻子层，墙体有潮湿现象，而在面漆漆膜完好的地方，凿开中涂及腻子层，墙体呈干燥状态。经了解，4#楼、5#楼是按正常施工工艺，在年后的3月份批刮光面腻子，打磨后上涂抗碱封闭底漆，然后再涂氟碳中涂及面漆，封闭底漆能封住墙面，同时加固腻子层强度，水分渗透进去较少。而另两个施工队是在2012年底将抗碱封闭底漆辊涂在找平腻子上，说是为了抗碱，在年后的3月份批刮光面腻子，打磨后上涂氟碳中涂及面漆。在封闭底漆漏涂的地方，腻子层由于经过冬季两个月的冻融和粉化，已经破坏，水分从这些局部破坏严重的地方进入墙体的量就会相对较多。
由于我们的氟碳中涂颜料份含量高，漆膜透气性相对较好，水分可以透过漆膜，而且氟碳中涂所用的固化剂与水分不发生反应，所以在上涂氟碳中涂后没有出现起鼓、剥离现象。但氟碳面漆的树脂含量高，漆膜致密性好，就像覆盖了一层塑料薄膜，水分挥发不出来，被封闭在第一道面漆漆膜内部。同时，面漆固化剂中所含异氰酸根结构与水分中的羟基结构会发生化学反应，并产生二氧化碳，由于水的分子量小，水分与氟碳面漆固化剂中的异氰酸根先进行反应，导致面漆漆膜中固化剂损失，从而影响干性，水分大的地方，可能导致漆膜交联度过低，所以喷涂第二遍面漆时，就出现咬起第一遍面漆漆膜的现象，使漆膜从中涂上鼓起。因而发生了有的局部墙面氟碳面漆覆涂时出现咬漆，有的局部墙面氟碳面漆覆涂时出现起鼓剥离的现象。
2 措施验证
为了验证我们的分析结论，于4月6日至9日在5#楼西墙面上（未刮光面腻子及封闭底漆）请5#楼施工队做了1吊栏宽墙面样板。4月6日上午将5#楼西墙面刮光面腻子，中午打磨，下午16:30上涂我们提供的氟碳封闭底漆。4月7日下午15:00上涂氟碳中涂。4月8日上午在中涂上对部分墙面用光面腻子修补，中午打磨，下午15:00喷涂深灰哑光氟碳面漆第一遍，涂装的漆膜表观效果良好。4月9日上午8:00涂装深灰哑光氟碳面漆第二遍。
4月10日工程部负责人及其他施工队相关人员去查看5#楼所做的样板墙，从上到下整面墙的漆膜表观状态良好，没有出现咬漆、剥离等不良状况，工程部负责人确认不是油漆质量问题而导致氟碳面漆覆涂咬漆、剥离现象，要求各施工队自查施工原因，及时采取措施纠正。我们建议施工方对墙面清理后，重新涂装氟碳封闭底漆，再进行后续涂装工作（图2为返工后的13#楼照片）。5#楼所做的样板墙我们在4月28日及6月20日分别去查看，氟碳面漆涂膜也没有出现仍何不良现象，说明我们所分析的原因是正确的，就是因为不规范施工及封闭底漆漏涂，导致局部墙面水分过高，从而引起氟碳面漆覆涂时出现咬漆、起鼓、剥离。
图2：返工后的13#楼
3 结语
本案例也充分证明了涂料涂装行业的一句俗语：“三分涂料，七分施工”。特别是高性能油漆及特种漆对施工的要求更高，但大部分油漆施工人员，在漆膜出现问题时的第一反应是找油漆质量的问题。从涂料的应用性能方面来讲，涂料在成膜前只能算是半成品，因为只有实干后的漆膜才具有涂料应有的装饰性、防护性及其它特殊用途。选择合理的油漆种类、配套性及施工方案是达到油漆防护、装饰目的的第一步，正确的涂装方法，得到设计要求的漆膜，才能真正发挥油漆的使用价值。因此，我们涂料供应商要做好技术服务，施工方要做好涂装管理工作，双方共同协作，以减少和避免漆膜弊病发生。
《现代涂料与涂装》2014年04期
(0)
